Калибровочный модуль КШ-ПГС/2 шкафного типа
Калибровочный комплект КШ-ПГС/2 не сертифицируется. ПГСы сопровождаются паспортами аккредитованной лаборатории завода изготовителя в статусе сертификатов качества.
Калибровочный модуль КШ-ПГС/2 предназначен для проверки и настройки измерительных каналов определения концентрации целевых компонентов в испытуемой среде.

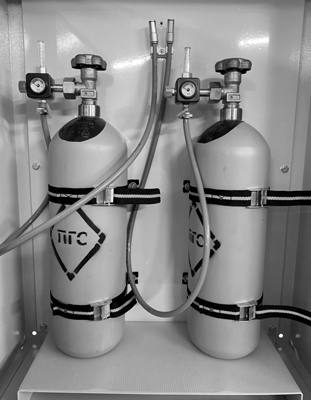

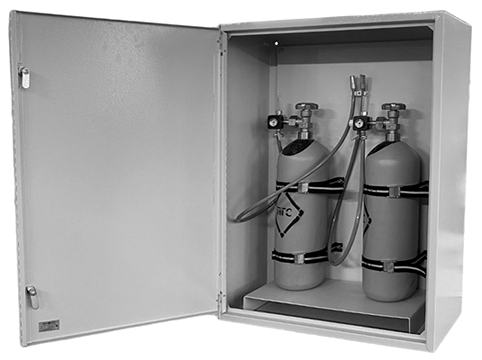

КШ-ПГС/2 выполнен в виде цельносварного шкафа с двумя баллонами ёмкостью 5 дм³ для ПГС и необходимой обвязкой для калибровки газоанализаторов в соответствии с действующими МВИ.
Калибровочные комплекты подразделяются по типу ПГС и могут работать как нейтральными газовыми смесями с комплектацией из латуни, так и с агрессивными газами ПГС и в этом случае будет применяться арматура из нержавеющей стали.
Состав ПГС, количество баллонов и их литраж определяются техническим заданием заказчика.
Технические характеристики
| Применяемый газ или ПГС | Нейтральный(инертный) | |
|---|---|---|
| Запорная арматура | Латунь | |
| Тип баллонов | 5-150У (5 дм³ ) | |
| Количество баллонов для ПГС | 2 | |
| Рабочее давление, макс., МПа | 15 | |
| Регулировка потока ПГС, л/мин | 0–25 | |
| Порошковая покраска | RAL 7035 | |
| Услория эксплуатации | температура окружающего воздуха, град. °С | от +10 до +40 |
| относительная влажность, % | до 85 | |
| Тип исполнения | Стальной шкаф | |
| Габариты, мм (не более) | высота | 800 |
| ширина | 600 | |
| глубина | 250 | |
| Вес, кг (не более) | 50 |
Комплектация калибровочного комплекта КШ-ПГС/2
| № | Комплектующие | Тех описание | Кол-во, шт. |
|---|---|---|---|
| 1 | Шкаф калибровочного комплекта | Цельносварной с одной дверцей и ключом запирания | 1 |
| 2 | Баллон для ПГС с латунным вентилем | Баллон из углеродистой стали 5-150У ( 5 дм³, 15 Мпа) | 2 |
| 3 | Расходомер поплавковый | У-30/АР-30-1Р МИНИ | 2 |
| 3 | Шланг подачи ПГС на анализатор | PE шланг 1,5 м с мундштуком | 2 |
| 4 | Фиксация баллонов | Самозатягивающееся ремни | 2 |
| 5 | Фиксация трубки с мундштуком | Зажим-клипса на задней стенке шкафа | 2 |
| 6 | Документация | Технический паспорт | 1 |
| 7 | Упаковка | Пленка, картон | 1 |

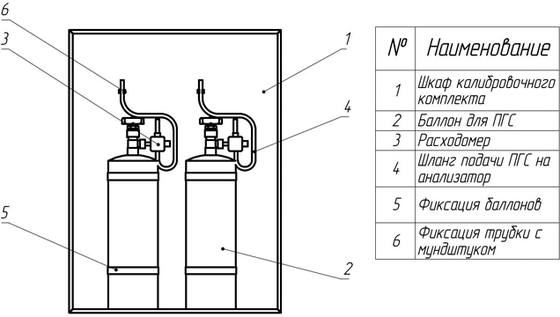

Принципиальная схема калибровочного комплекта КШ-ПГС/2

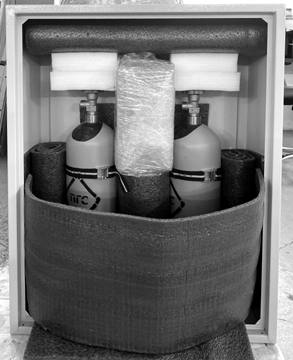

Упаковка перед транспортировкой калибровочного комплекта КШ-ПГС/2
