Поршневой баллон КП-1000

Баллоны поршневые постоянного давления КП-1000 (поршневые пробоотборники) предназначены для отбора устьевых проб, перевода в них глубинных проб в жидком и газообразном состоянии (газ, нефть, насыщенный газоконденсат) для транспортировки и проведения исследований на PVT установках. Выдерживает подогрев пробы до 150 градусов по цельсия. Имеет перемешивающее кольцо. В зависимости от модификации может изготавливаться со стойками.

Технические характеристики поршневого баллона КП-1000

• Сульфинертное Si-VD покрытие
• Перемешивающее устройство
• Два порта со стороны пробы
• Стойка крепления и фиксации
• Быстроразъемные соединения QC4
• Кейс ударопрочный для транспортировки
• Комплект ЗИП

Возможна разработка и изготовление поршневых баллонов-пробоотборников нестандартных комплектаций и габаритов.

Устройство поршневого пробоотборника КП-1000

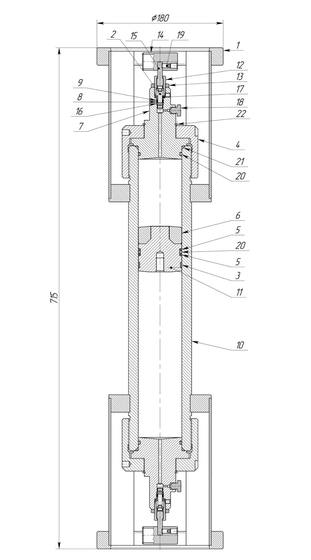

Контейнер поршневой состоит из корпуса 10. Внутри корпуса 10 расположен поршень 11, разделяющий полости с пробой и рабочей средой. Со стороны пробы в корпус 10 установлено перемешивающее кольцо 6. В торцы корпуса 10 установлены крышки 7, закрепленные гайками 4. Для удобства демонтажа крышек 7 установлены стопорные кольца 22. За счет стопорных колец 22 крышка 7 будет демонтироваться одновременно с откручиванием гайки 4. Крышка 7 имеет встроенный вентиль, состоящий из штока 2, уплотнителей штока (букса) 8 и 9. Поджим уплотнителей 8, 9 штока 2 осуществляется втулкой 12 через прижимную шайбу 17. Втулка 12 фиксируется от раскручивания контргайкой 13. Открытие-закрытие вентиля осуществляется перемещением штока 2 при вращении толкателя 15 с ручкой 14. Ручка 14 фиксируется винтом 19. В транспортном положении вентиль герметизируется заглушкой 18. Для удобства работы и предотвращения повреждения вентилей на корпус 10 крепятся стойки 1. Они позволяют производить работы с ISKRA-КП в вертикальном положении. Герметизация «корпус-поршень» обеспечивается уплотнительным кольцом 20 с ограничительными кольцами 5. Герметизация «корпус-крышка» обеспечивается уплотнительными кольцами 20, 21

Принцип работы поршневого пробоотборника КП-1000

Перед эксплуатацией необходимо:

— очистить внутренние полости от следов УВ.

— проверить состояние уплотнительных колец 20, 21, (отсутствие порезов, порывов, замятия). При обнаружении повреждения заменить новыми.

— проверить подвижность поршня. Поршень должен двигаться плавно, без закусывания.

— провести опрессовку пробоотборника рабочим давлением.

— проверить герметичность вентилей.

— провести финальную очистку внутренней полости.

— заполнить рабочей жидкостью или инертным газом нижнюю полость пробоотборника (рабочая жидкость) через вентиль и создать в ней избыточное давление, превышающее давление отбора пробы. Закрыть вентиль и установить заглушку.

Эксплуатация изделия

Присоединить импульсную трубку к вентилю с верхней стороны пробоотборника (с обозначением «проба») не затягивая до конца. Произвести стравливание воздуха из импульсной трубки кратковременным открытием вентиля пробоотборного устройства. Затянуть соединение импульсной трубки к вентилю. Полностью открыть вентиль пробоотборного устройства. Плавно открыть вентиль с верхней стороны. Плавно приоткрыть вентиль с нижней стороны до такой степени, пока рабочая жидкость не начнет потихоньку дренажироваться. Провести отбор пробы до полного стравливания рабочей жидкости. Закрыть вентиля пробоотборника. Закрыть вентиль пробоотборного устройства. Отсоединить импульсную трубку (с соблюдением мер безопасности ввиду наличия в ней пробы под давлением). Проверить вентиля пробоотборника на герметичность. Допускается проверка вентилей на герметичность окунанием их в воду на несколько минут. Убедиться в отсутствии травления пробы. Накрутить заглушки
