Поршневой пробоотборник БП-ПД

Баллоны поршневые постоянного давления БП-ПД (поршневые пробоотборники) предназначены для отбора проб сжиженных углеводородных газов (СУГ), нестабильного газового конденсата (НГК), регазифицированного сжиженного природного газа (РСПГ), широкой фракции легких углеводородов (ШФЛУ), различных газо-жидкостных фракций нефте- и газопереработки, сжиженных нефтяных газов, природного газа, СПГ, а также их хранения и транспортировки в соответствии с требованиями ASTM D 3700-01, ГОСТ Р 54484, ГОСТ Р 55609, ГОСТ 31370-2008 (ИСО 10715:1997), ISO 4257:2001 (Е), ASTM D 1265-05.

Поршневые пробоотборники БП-ПД изготавливаются из высококачественной нержавеющей стали AISI 316L, снабжены магнитным индикатором, градуировочной шкалой и индикаторами давления в обеих камерах, могут дополнительно комплектоваться мешалкой ротационного или гравитационного типа..

Поставляемые компанией «ISKRA Engineering» баллоны поршневого типа имеют технические характеристики, не уступающие характеристикам баллонов аналогичного назначения иностранного производства (Welker, Scott Gases, Jiskoot и др.) при значительно меньшей стоимости.

Поршневые баллоны-пробоотборники БП-ПД характеризуются очень малыми значениями перетока рабочего управляющего газа (чаще всего — гелия) между камерами, что надежно обеспечивает фазовое постоянство отобранной пробы. Состав анализируемой жидкой фазы, отобранной в БП-ПД, не будет изменяться по мере уменьшения ее объема в ходе анализа (отбора в дозирующую петлю хроматографа и т.п.) Неизменность состава анализируемой жидкости играет особую роль при анализе метана [CH4], этана [C₂H6], этилена [C₂H4], азота [N2] и диоксида углерода [CO2] в СУГ, НГК, ШФЛУ и других газо-жидкостных средах.

Незначительное (фактически — очень малое) функциональное давление сдвига поршня БП-ПД обеспечивает стабильноcть давления пробы при ее подаче в хроматограф и, следовательно, уменьшает СКО измерений и погрешность анализа в целом.

На каждом поршневом баллоне устанавливается надежное защитное мембранное предохранительное устройство (МПУ) производства Swagelok. Максимальная величина рабочего давления БП-ПД находится ниже предела текучести материала мембраны, предупреждая ее износ. Паспортное значение давления срабатывания МПУ остается неизменным в течении вcего срока эксплуатации поршневого баллона, что обеспечивает безопасность при работе с пробоотборником.

Технические характеристики стандартных модификаций поршневых баллонов БП-ПД

• Сульфинертное покрытие
• Перемешивающее устройство
• Кронштейн крепления
• Быстроразъемные соединения QC4
• Кейс ударопрочный для транспортировки
• Комплект ЗИП

Возможна разработка и изготовление поршневых баллонов-пробоотборников нестандартных комплектаций и габаритов.

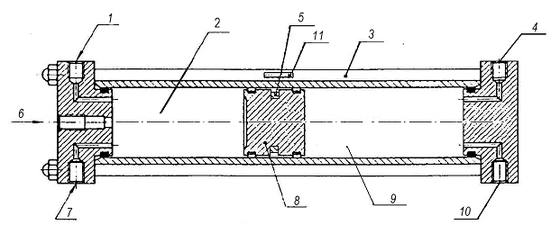

Устройство и принцип работы поршневого пробоотборника БП-ПД

Пробоотборник поршневой — постоянного давления представляет собой цилиндр с поршнем и боковыми фланцами. Поршень разделяет газожидкостную смесь (рабочая камера) от рабочего инертного газа. Пробоотборник снабжен магнитным индикатором и градуировочной шкалой, позволяющие определить объем газожидкостной фракции. Также на пробоотборнике установлены индикаторы давления в обеих камерах и запирающие вентили. В отверстие 7 установлен продувочный вентиль (на заказ) с разрывной мембраной (клапаном) или разрывная мембрана без вентиля.

Поддержание постоянного давления в рабочей камере 2 с образцом СУГ обеспечивают путем подачи рабочего газа (азот или гелий) из баллона через редуктор в камеру 9.

Контроль давления рабочего газа осуществляют с помощью манометра, подсоединенного к штуцеру 4.

Контроль давления в камере с образцом СУГ проводят с помощью манометра, подсоединенного к штуцеру 1.

• отверстие для подсоединения манометра
• камера с образцом СУГ (рабочая камера — отобранная проба или ГСО-СУГ)
• стяжные болты
• постоянный магнит
• отверстие для подачи СУГ (при отборе пробы или при подаче на анализ)
• отверстие для разрывной мембраны (клапана)
• поршень
• камера для рабочего газа
• отверстие для подсоединения линии подачи рабочего газа
• индикатор положения поршня (объема СУГ).

Фото и чертежи
