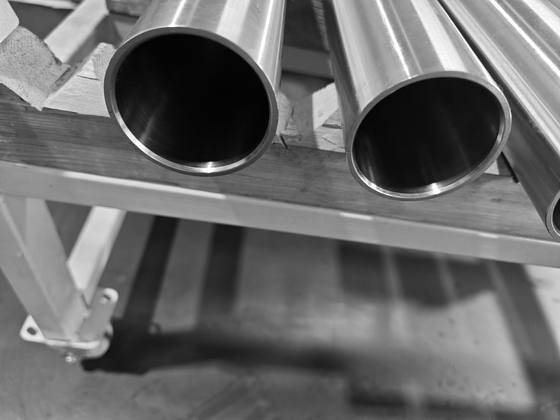

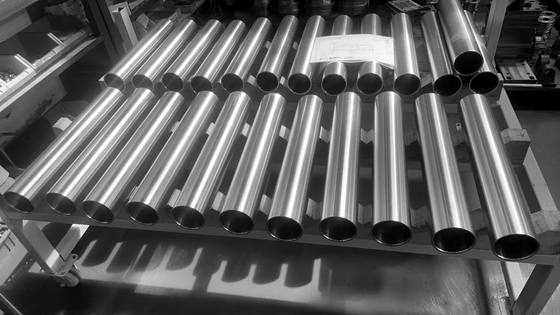

Изготавливаем трубы из нержавеющей стали с высокоточным хонингованием в Китае. Готовы поставлять как комплектующие по чертежам, так и изделия полностью в сборе с испытаниями и паспортами качества. Максимальная длина труб 11,5 метров, шероховатость Ra 0,35, квалитет H₈. Гарантия качества 100%. Все виды покрытий и сталей, в т.ч. нержавеющая сталь AISI 316L, AISI 321H.

Спецификация стальных труб для газовых и гидравлических цилиндров:

Внутренний диаметр 40…300 мм
Максимальная длина: 16 м
Прямолинейность: — 0.5 /1000
Tolerance EXT: DIN 2391
Tolerance INT: ISO H₈

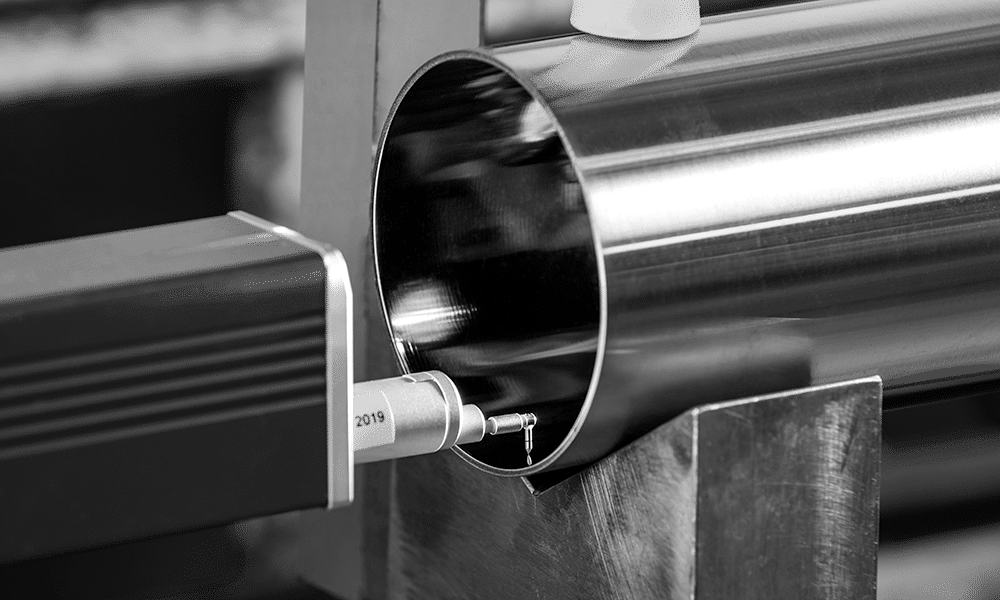

Шероховатость (Ra): 0.2 to 0.4µ
Толщина хромирования: 20…50 микрон
холодная катка,
аустенизация,
полировка,
хромирование наружной поверхности

Производство

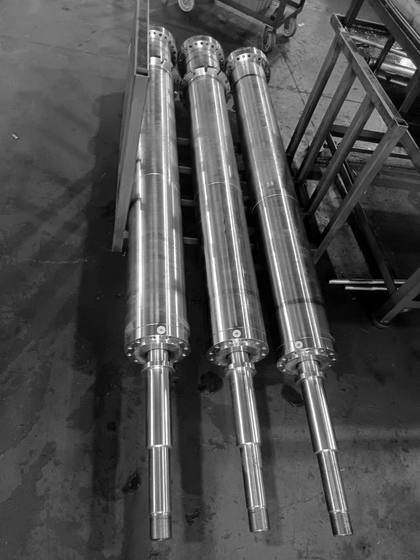

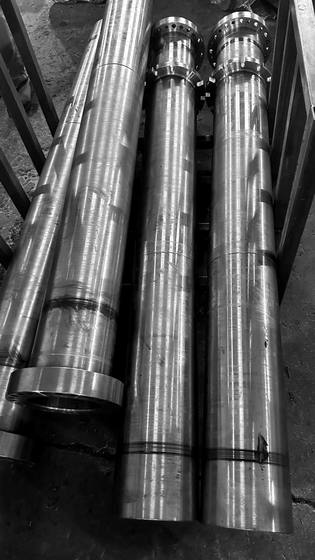

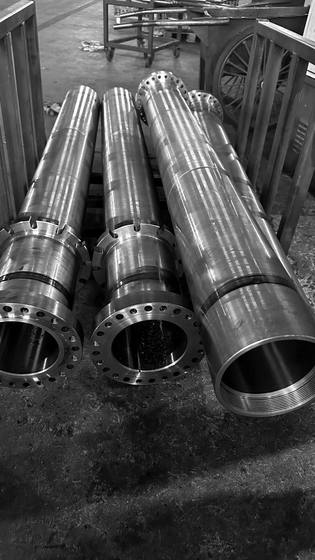

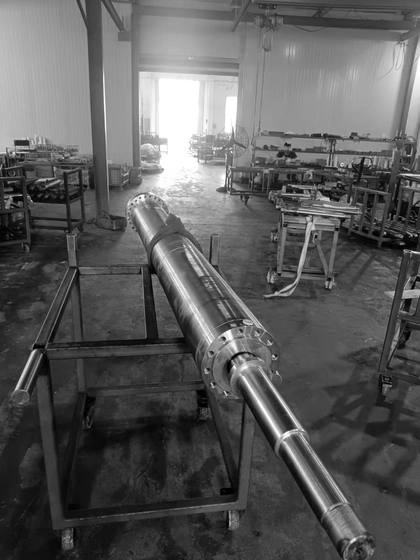

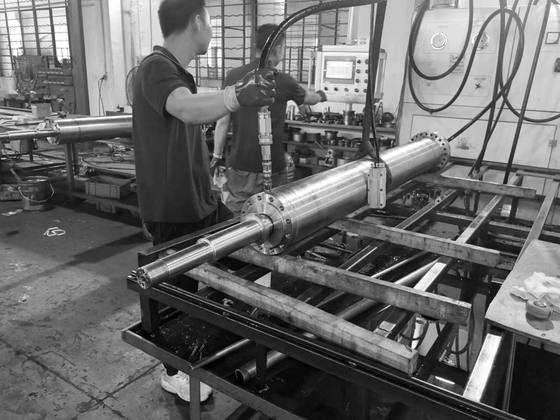

Гидроциллиндры движения и гидроциллиндры поворота

Таблица допусков

Наружный диаметр	GB/T3639	DIN2391(EN10305)	Стандарт производства	Максимально достижимая точность
6…30 мм	±0.10 мм	±0.08 мм	±0.05 мм	±0.02 мм
31…40 мм	±0.15 мм	±0.15 мм	±0.05 мм	±0.03 мм
41…50 мм	±0.20 мм	±0.20 мм	±0.05 мм	±0.03 мм
51…60 мм	±0.25 мм	±0.25 мм	±0.08 мм	±0.03 мм
61…65 мм	±0.30 мм	±0.30 мм	±0.10 мм	±0.05 мм
Толщина стенки	±0.12 мм	±0.10 мм	±0.05 мм	±0.03 мм

В соответствии с техническим заданием возможны различные покрытия: хромирование, азотирование. По требованию заказчика производится поштучная паспортизация изделий с отображением результатов неразрушающего контроля для каждой конкретной детали.

Овальность контролируется калибром нужного квалитета сторонней организацией контроля качества.

Inspection Report Tubes, Material SS AISI 316L

I.D Size:78mm, Tolerance:+0/+0.046mm

Tube №	Side 1	Side 2	Side 3	Side 4	Center 1	Center 2	Other side 1	Other side 2	Other side 3	Other side 4	Picture
A	+0.05	+0.05	+0.06	+0.05	+0.05	+0.05	+0.05	+0.05	+0.04	+0.05
B	+0.03	+0.03	+0.03	+0.02	+0.05	+0.02	+0.04	+0.03	+0.04	+0.04
C	+0.04	+0.03	+0.03	+0.05	+0.02	+0.02	+0.01	+0.01	+0.01	+0.01
