Панель для ацетилена BMD 202

Двухступенчатая панель управления подачей газа BMD 202-39 обеспечивает непрерывную подачу ацетилена с помощью автоматического переключения заканчивающегося источника на полный. Газовая панель рассчитана на подключение не более чем 6 баллонов. На выходе панели установлен предохранительный затвор. Применение контактного манометра (дополнительное оборудование) в сочетании с блоком оповещения (дополнительное оборудование) облегчает контроль запасов газа. Система установлена на панели из нержавеющей стали и снабжена фитингами из нержавеющей стали со стороны выхода (опционально).

Назначение панели управления подачей газа BMD 202-39

Газовая панель BMD 202-39 предназначена для непрерывной подачи ацетилена средней чистоты в больших количествах.

Особенности панели BMD 202-39

бесперебойная подача газа с полуавтоматическим переключением
высокий̆ расход
сигнализация низкого давления подачи (опция)
возможность подсоединения для 6 баллонов
возможно использование атомно-абсорбционного спектрометра

Технические параметры

Параметр	Значение
разрежение на входе	до 25 бар
разрежение на выходе	не более 1.5 бар
среднее давление переключения	4 бар
давление резерва	3 бар
максимальный поток	7.5 м3/ч
манометр на входе	2 манометра (40 бар) в соответствии с ISO 5171 (2 контактных манометра Ki 63-40/I1 опционально), 1 манометр (40 бар) в соответствии с ISO 5171
манометр на выходе	(2.5 бар) в соответствии с ISO 5171
запорный вентиль	шаровой̆ вентиль 3/8″
рабочая температура	-20° to 60°C
предохранительное устройство	затвор предохранительный̆ GVA G3/8“, левая
выход предохранительного клапана	NPT 1/4″f
вход	W₂₁.8×1/14″, левая резьба
выход	NPT 1/4″ F, нерж. трубный фитинг (опционально)

Заказать газовую панель .

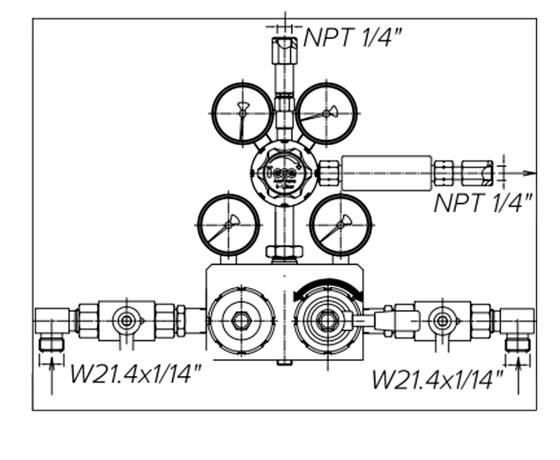

Фото и чертежи
