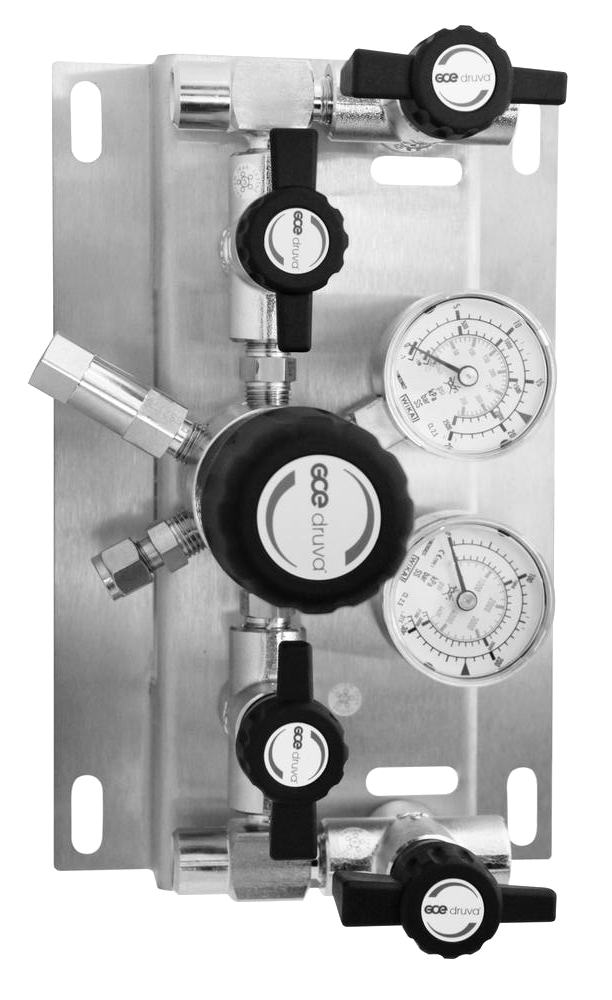

Ручная панель подачи газа BMD 500
Газовая панель BMD 500/530 устанавливается на кронштейне из нержавеющей стали и состоит из регулятора давления и манометров на входе и выходе. Запорный вентиль на входе обеспечивает бесперебойное газоснабжение даже при замене баллонов.
Дополнительные продувочные вентили позволяют выполнять продувку устройства внутренним газом и, таким образом, поддерживать чистоту газа даже во время замены баллона.
Эти панели управления подачей газа снижают давление с 230 бар на входе до 1..200 бар на выходе.
Использование контактного манометра (аксессуары) в сочетании с сигнализатором (аксессуары) упрощает контроль запасов газа.
Применение
Главное панель BMD500-30/32 используется для обеспечения непрерывного газоснабжения. Основным преимуществом панели является возможность быстрого переключения на запасной баллон и бесперебойного газоснабжения при переключении.
Назначение панели управления подачей газа BMD 500-30/32
Стандартное назначение этих панелей: централизованное или децентрализованное газоснабжение высокочувствительных анализирующих устройств.
Особенности панелей BMD 500-30/32
- непрерывное газоснабжение даже при замене баллона
- быстрое ручное переключение на резерв
- опциональный контактный манометр для контроля отказов системы газоснабжения
- возможность продувки технологическим газом (BMD 500-32)
- подключение 2×1 баллонов, возможно расширение до 2×4 баллонов
Технические параметры
| Параметр | Значение |
|---|---|
| чистота | 6.0 |
| разрежение на входе | 230/300 бар |
| разрежение на выходе | 1-200 бар |
| корпус | нерж. сталь 316L (1.4404), спец. очищ. и электрополированная, или латунь CW614 (CuZn39Pb3) спец. очищенная, никелированная и хромированная |
| предохранительный клапан | выход NPT 1/4″ F, давление на выходе > 50 бар RV по запросу |
| уплотнения седел | ПТФХЭ |
| уплотнения корпуса | ПТФХЭ (нерж. сталь), ПВДФ (латунь) по запросу |
| уплот. седла предохр. клапана | СКФ, СКЭПТ, (СКЭПТ, СКФ, перфтор. Каучук по запросу) |
| диапазон манометра | -1 – 18 бар, 0 – 80 бар, 0 – 315 бар, 0 – 400 бар |
| вес | около 2.9 /3.8 кг |
| размеры ( Ш x В x Г ) | около 400 × 200 × 185 мм (BMD 500-30) |
| вход | NPT 1/4″ F, M 14×1.5 (опционально) |
| выход | NPT 1/4″ F, трубный фитинг (опционально) |
Заказать газовую панель .
Опишите задачу
Инженер перезвонит, уточнит параметры и подготовит предложение. ТЗ или опросный лист можно отправить на почту.
