Редукторы GasArc SGS600 и SGT600
Одноступенчатый шести портовый мембранный редуктор GasArc SGS600 с FKM-уплотнениями, изолирующим клапаном и присоединительными фитингами предназначен для регулирования давления коррозионных, токсичных газов и газовых смесей класса чистоты до 6.0 (99,9999%). Редуктор GasArc SGS600 оснащен предохранительным клапаном.
Технические характеристики редуктора GasArc SGS600
| Модель | GasArc SGS600 |
|---|---|
| Коэффициент расхода, Сv | 0,1 |
| Тип редуктора | одноступенчатый мембранный на 6 портов ¼” FNPT |
| Материал/Среда | нержавеющая сталь AISI 316L/агрессивная среда и UHP газы |
ВХОД :
| -Входное давление максимальное, бар | 300 |
|---|---|
| — Входной фильтр | 10 мкн. 316L Stainless Steel |
| — Штуцер входной баллонный AISI 316L, типовой | 14мм, с латунной накидной гайкой G3/4″, W21.8 и W21.8LH-1/4″ MNPT |
| — Манометр входной | 0 – 300 бар, D63мм, MNPT1/4″, подсоединение снизу, с заводской поверкой |
ВЫХОД:
| -Диапазон выходного давления, бар | 0-10 |
|---|---|
| -Штуцер выходной AISI 316L, типовой | под обжим O.D.8 мм-MNPT 1/4» |
| -Манометр выходной | 0 – 16 бар, D63мм, MNPT1/4″, подсоединение снизу, с заводской поверкой |
| Предохранительный клапан, бар | 16 |
| Температурный режим °C | от -20 до +60 |
| Герметичность по гелию, атм х см3 /сек | ≤1х10 -9 |
| Масса, кг. | 1,2 |
| Опция | · Поверка манометров · Игольчатый вентиль тонкой регулировки на выходе · Отсечной клапан · Продувочный клапан |
| Производство | Великобритания |
Материал основных деталей
| Наименование детали | Марка материала |
|---|---|
| 1. Корпус | Нержавеющая сталь 316L |
| 2. Крышка | Никелированная латунь |
| 3. Клапан | Нержавеющая сталь 316L |
| 4. Мембрана | Нержавеющая сталь 316L |
| 5. Пружина клапана | Нержавеющая сталь 316L |
| 6. Седло клапана | PCTFE(фторопласт-4) |
| 7. Прочие уплотнения | FKM (фторкаучук) |
Комплектация поставки Редуктор GasArc SGS600
| Редуктор GasArc SGS600 без манометров | 1 шт |
|---|---|
| Манометр входного давления | 1 шт |
| Манометр выходного давления | 1 шт |
| Сертификат поверки манометров | По требованию |
| Присоединение, вход | DIN 477-1 №1, 3, 6, 8, 9 |
| Присоединение, выход | ¼ MNPT нар. /внутр. резьба, обжимной фитинг 3…12,7 мм |
| Технический паспорт | 1 шт |
| Упаковка | 1 шт |
Рекомендации по применению
Каждый регулятор разработан и собран с учетом требований безопасности и удобства эксплуатации. Однако, безопасность и эффективность работы регулятора увеличивается в 2 раза, если использовать регуляторы в средах с давлениями 25–75% от проектного рабочего давления. Такие рекомендации мы даем для большинства нашего оборудования для бесперебойной работы и продления сроков службы.
GasArc SGT600
Двухступенчатый шести портовый мембранный редуктор GasArc SGT600 с FKM-уплотнениями, изолирующим клапаном и присоединительными фитингами предназначен для регулирования давления коррозионных, токсичных газов и газовых смесей класса чистоты до 6.0 (99,9999%). Редуктор GasArc SGT600 оснащен предохранительным клапаном.
Технические характеристики р егулятора GasArc SGT600
| Модель | GasArc SGS600 |
|---|---|
| Коэффициент расхода, Сv | 0,06 |
| Тип редуктора | двухступенчатый мембранный на 6 портов ¼” FNPT |
| Материал/Среда | · нержавеющая сталь AISI 316L/агрессивная среда и UHP газы |
ВХОД :
| -Входное давление максимальное, бар | 300 |
|---|---|
| — Входной фильтр | 10 мкн. 316L Stainless Steel |
| — Штуцер входной баллонный AISI 316L, типовой | 14мм, с латунной накидной гайкой G3/4″, W21.8 и W21.8LH-1/4″ MNPT |
| — Манометр входной | 0 – 300 бар, D63мм, MNPT1/4″, подсоединение снизу, с заводской поверкой |
ВЫХОД:
| -Диапазон выходного давления, бар | 0-10 |
|---|---|
| -Штуцер выходной AISI 316L, типовой | под обжим O.D.8 мм-MNPT 1/4» |
| -Манометр выходной | 0 – 16 бар, D63мм, MNPT1/4″, подсоединение снизу, с заводской поверкой |
| Предохранительный клапан, бар | 16 |
| Температурный режим °C | от -20 до +60 |
| Герметичность по гелию, атм х см3 /сек | ≤1х10 -9 |
| Масса, кг. | 1,7 |
| Опция | · Госповерка манометров · Игольчатый вентиль тонкой регулировки на выходе · Отсечной клапан · Продувочный клапан |
| Производство | Великобритания |
Материал основных деталей
| Наименование детали | Марка материала |
|---|---|
| 1. Корпус | Нержавеющая сталь 316L |
| 2. Крышка | Никелированная латунь |
| 3. Клапан | Нержавеющая сталь 316L |
| 4. Мембрана | Нержавеющая сталь 316L |
| 5. Пружина клапана | Нержавеющая сталь 316L |
| 6. Седло клапана | PCTFE(фторопласт-4) |
| 7. Прочие уплотнения | FKM (фторкаучук) |
Комплектация поставки
| Редуктор GasArc SGT600 без манометров | 1 шт |
|---|---|
| Манометр входного давления | 1 шт |
| Манометр выходного давления | 1 шт |
| Сертификат поверки манометров | По требованию |
| Присоединение, вход | DIN 477-1 №1, 3, 6, 8, 9 |
| Присоединение, выход | ¼ MNPT нар. /внутр. резьба, обжимной фитинг 3…12,7 мм |
| Технический паспорт | 1 шт |
| Упаковка | 1 шт |
Рекомендации по применению
Каждый регулятор разработан и собран с учетом требований безопасности и удобства эксплуатации. Однако, безопасность и эффективность работы регулятора увеличивается в 2 раза, если использовать регуляторы в средах с давлениями 25–75% от проектного рабочего давления. Такие рекомендации мы даем для большинства нашего оборудования для бесперебойной работы и продления сроков службы.

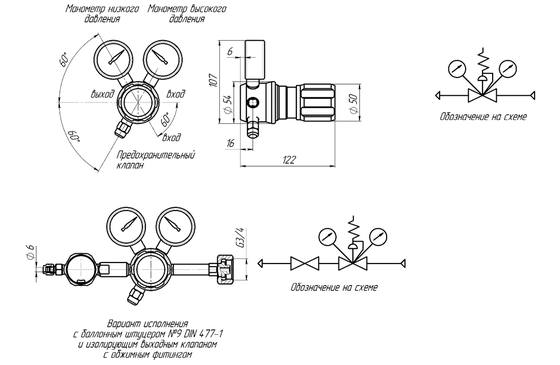

Фото и чертежи
