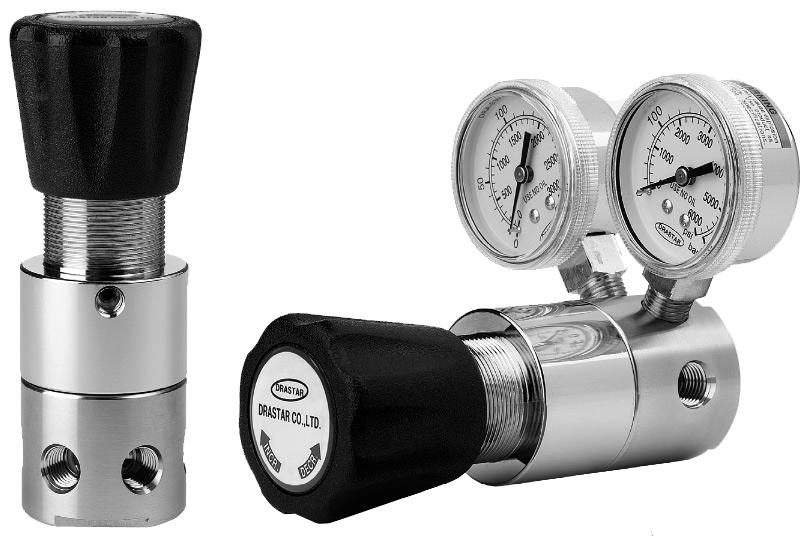

Регулятор давления РДС-360
Регуляторы давления серии РДС-360 популярные и широко используемые в точном машиностроении нефтегазовой и химической отраслях. Корпус и внутренние детали изготовлены из гофрированной мембраны 316L или латуни. Регуляторы РДС-360 подходят для широкого спектра рабочих задач, таких как основные газовые трубопроводы, для анализа специальных газов, для применения в лабораторных установках, для чистых газов и газовых смесей, а также для коррозионно-опасных газов и жидкостей, и т.д. Резьбы на входах и выхода стандартные ¼” NPT. Давление на входе до 250 бар. Максимальное выходное давление может доходить до 35 бар, в зависимости от модели.
Произведено в России, г. Санкт-Петербург.
Технические характеристики РДС-360
| Модель | РДС-360 |
|---|---|
| Коэффициент расхода, Сv | 0,06 |
| Тип редуктора | одноступенчатый мембранный на 4 порта ¼” FNPT |
| Материал/Среда | · нержавеющая сталь AISI 316L/агрессивная среда · хромированная высокопрочная латунь/нейтральная среда |
ВХОД :
| -Входное давление, МПа (кгс/см² ) | 25 (250) |
|---|---|
| — Штуцер входной баллонный AISI 316L | 14мм, с латунной накидной гайкой G3/4″, W21.8 и W21.8LH-1/4″ MNPT |
| — Манометр входной | 0 – 250 бар, D63мм, MNPT1/4″, подсоединение снизу, с поверкой |
ВЫХОД:
| -Выходное давление, МПа (кгс/см² ) | 3,5 (35) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| -Штуцер выходной AISI 316L | под обжим O.D.8 мм-MNPT 1/4» | |||||||||
| -Манометр выходной | 0 – 35 бар, D63мм, MNPT1/4″, подсоединение снизу, с поверкой | |||||||||
| Температурный режим °C | от -40 до +70…+350 | |||||||||
| Герметичность по гелию, атм х см3 /сек | ≤2х10 -8 | |||||||||
| Масса, кг. | 1,5 | |||||||||
| Опция | · Поверка манометров · Игольчатый вентиль тонкой регулировки на выходе | |||||||||
| Производство | Россия, г. Санкт-Петербург | |||||||||
| | Материал основных деталей РДС-360 Наименование детали Марка материала 1. Корпус Нержавеющая сталь 316L 2. Клапан Нержавеющая сталь 316L 3. Пружина клапана Нержавеющая сталь 316L 4. Седло клапана Teflon(K-lef, Polyamide) | Наименование детали | Марка материала | 1. Корпус | Нержавеющая сталь 316L | 2. Клапан | Нержавеющая сталь 316L | 3. Пружина клапана | Нержавеющая сталь 316L | 4. Седло клапана | Teflon(K-lef, Polyamide) |
| Наименование детали | Марка материала | |||||||||
| 1. Корпус | Нержавеющая сталь 316L | |||||||||
| 2. Клапан | Нержавеющая сталь 316L | |||||||||
| 3. Пружина клапана | Нержавеющая сталь 316L | |||||||||
| 4. Седло клапана | Teflon(K-lef, Polyamide) |
Комплектация поставки РДС-360
| Редуктор РДС-360 без манометров | 1 шт |
|---|---|
| Манометр входного давления | 1 шт |
| Манометр выходного давления | 1 шт |
| Сертификат поверки манометров | По требованию |
| Штуцер-адаптер | По требованию |
| Технический паспорт | 1 шт |
| Упаковка | 1 шт |
Рекомендации по применению
Каждый регулятор разработан и собран с учетом требований безопасности и удобства эксплуатации. Однако, безопасность и эффективность работы регулятора увеличивается в 2 раза, если использовать регуляторы в средах с давлениями 25–75% от проектного рабочего давления. Такие рекомендации мы даем для большинства нашего оборудования для бесперебойной работы и продления сроков службы.
Оплата продукции Компании «ISKRA Engineerring»
Оплата производится по договорам и счетам.
Возможен наличный и безналичный расчет для юридических и физических лиц.
Бухгалтерские документы направляются покупателям сканами на электронную почту, а оригиналы с отгружаемой продукцией либо заказными письмами с трек-номерами для отслеживания отчётной документации.
В тендерах без согласования ТЗ участия не принимаем.
Поставка продукции Компании «ISKRA Engineering» осуществляется всеми доступными вариантами и способами надёжной доставки
Стоимость доставки включается в цену продукции или выделяется отдельной строкой счёта по запросу покупателя.
| Вариант способа получения продукции | Условия доставки | Кто оплачивает доставку | Дата исполнения Поставщиком обязательства по поставке оборудования и момент перехода права собственности и риска случайной гибели или повреждения оборудования |
|---|---|---|---|
| ТК «Деловые линии» | «1.До терминала в городе нахождения Покупателя 2. До дверей Покупателя» | Доставка осуществляется за счёт Покупателя | Дата сдачи оборудования на терминале в г. Санкт-Петербург |
| ТК СДЭК | «1.До терминала в городе нахождения Покупателя 2. До дверей Покупателя» | Доставка осуществляется за счёт Покупателя | Дата отметки в квитанции СДЭК о получении оборудования Покупателем по указанному в заявке адресу |
| Самовывоз | Со склада в г. Санкт-Петербург (Стрельна). О времени и дате получения оборудования необходимо не менее, чем за 24 часа, предупредить по телефону 7 (911) 167 0772 или по электронной почте info@iskra-tec.ru | Покупатель сам и за свой счет организует забор груза своим представителем по доверенности или любой ТК по своему усмотрению (необходимо будет направить доверительное письмо на ТК). | Дата фактической отгрузки оборудования представителю Покупателя или представителю ТК. |
Внимание! Для Покупателей из РЕСПУБЛИКИ БЕЛАРУСЬ и РЕСПУБЛИКИ КАЗАХСТАН условие отгрузки оборудования – САМОВЫВОЗ.
Доставка продукции осуществляется транспортными компаниями в соответствии с их тарификацией на оказываемые услуги. Доставка заказа до терминала транспортной компании по г. Санкт-Петербургу осуществляется бесплатно. Отследить доставку заказа каждый покупатель может при помощи полученного при отгрузке трек-номера. Организуем доставку опасных газов спецтранспортом по ДОПОГ. Для хрупкого и ответственного оборудования предусмотрено оснащение груза маркерами падения и опрокидывания.
Гарантия качества поставляемой продукции Компании «ISKRA Engineering»
На все поставляемое оборудование Компании «ISKRA-Engineering» гарантия составляет от 12 месяцев. Возможно продление гарантии на срок до 36 месяцев, стоимость продления за каждые 12 месяцев составляет от 30% до 40% стоимости оборудования. При возникновении гарантийного случая оборудование как правило заменяется на новое или брак устраняется за наш счёт, включая транспортные расходы. Восстановленное оборудование может быть предложено Заказчику со скидкой от 50% до 60% стоимости оборудования с гарантийным сроком эксплуатации 12 месяцев.
Каждый гарантийный случай рассматривается индивидуально и наша Компании «ISKRA-Engineering» отстаивает, в первую очередь, ИНТЕРЕСЫ ЗАКАЗЧИКА.
Гарантийными являются случаи:
- Наличие дефекта (заводского брака) при производстве оборудования. Заказчик подтверждает наличие данных дефектов фото- и видео фиксацией при приемке оборудования до подписания акта приема передачи.
- Потеря работоспособности в процессе эксплуатации оборудования в течение гарантийного срока за исключением:
— Несоблюдения Заказчиком требований инструкций по эксплуатации.
— Использования оборудования не по назначению.
-Внесения изменений в конструкцию.
-Повреждения в результате техногенных воздействий.
-Самовольной разборки или ремонта узлов и элементов.
В гарантийном ремонте (замене) может быть отказано при отсутствии акта от Заказчика с указанием описания неисправности, времени возникновения неисправности, описания оборудования и технологического процесса, в котором эксплуатировалось оборудования от нашей компании.
Сопутствующая продукция и услуги
| Газовые рампы и панели | Газобаллонные шкафы |
|---|---|
| Чистые газы | Баллоны ВД |
| CVD покрытие | ALD покрытие |

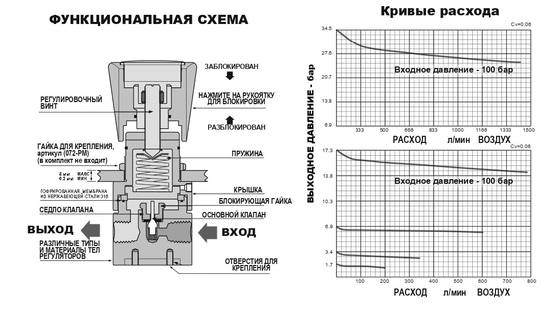

Фото и чертежи
