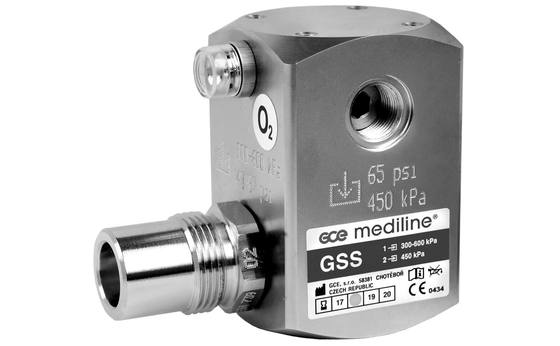

| Переключатель источника газа GSS

| Газовый смеситель QUALITY MIX BLENDER

| Отсасывающие эжекторы Вентури MEDIEJECT MEDIEJECT II MEDIEJECT PLASTIC

• MEDIEJECT
• MEDIEJECT II
• MEDIEJECT PLASTIC

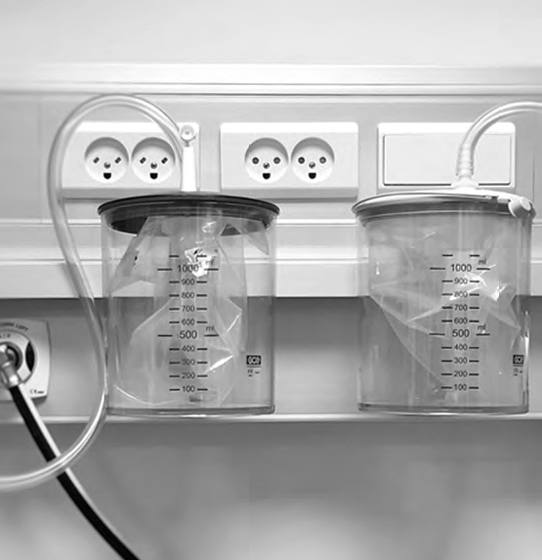

| Отсасывающие баллоны Аспирационные баллоны MEDICOLLECT Контейнер-сборник MEDIJAR Одноразовые аспирационные пакеты-сборники MEDIBAG

• Аспирационные баллоны MEDICOLLECT
• Контейнер-сборник MEDIJAR
• Одноразовые аспирационные пакеты-сборники MEDIBAG

| Увлажняющие баллоны MEDIWET Увлажнитель кислорода с расходомером YF-05

• MEDIWET
• Увлажнитель кислорода с расходомером YF-05

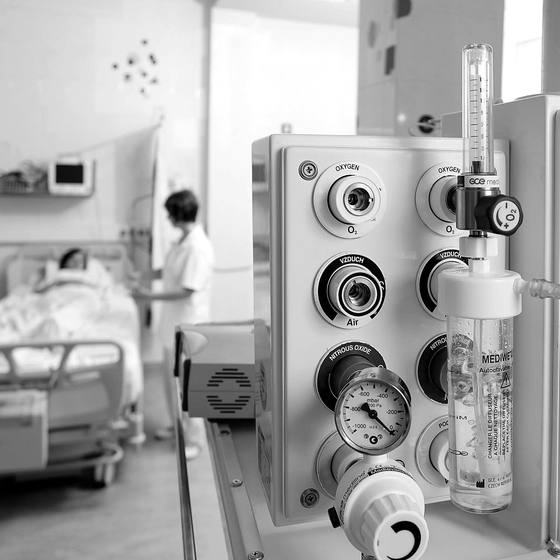

Медицинские газовые розетки

Медицинские розетки обеспечивают быстрое и простое присоединение медицинского оборудования к источнику подачи газа. Розетки поставляются различного цвета и стандарта в зависимости от подаваемого газа и принятых норм отдельных клиник. Поставляемые стандарты соединений медицинских газов отвечают требованиям международных стандартов ISO EN 9170-1, ISO EN 9170-2.

Предлагаем следующие стандарты газовых розеток:

| MEDIUNIT — DIN СТАНДАРТ

| СТАНДАРТ AFNOR

| СТАНДАРТ SS

| MEDIUNIT-BSI СТАНДАРТ

| MEDIUNIT — CZ СТАНДАРТ

| MEDIUNIT — AFNOR СТАНДАРТ

MEDIUNIT — DIN СТАНДАРТ

Медицинские розетки обеспечивают быстрое и простое присоединение медицинского оборудования к источнику подачи газа. Тип БРС для медицинских газов устанавливается местными стандартами и в некоторых случаях требованиями отдельных клиник. Гнездо розетки GCE соответствует ISO 7396, а также местным стандартам по монтажу медицинского оборудования, а также проходит полную проверку на этапе производства. Поставляемые стандарты соединений медицинских газов отвечают требованиям международных стандартов ISO EN 9170-1, ISO EN 9170-2.

Основные преимущества

• Совместим со всеми стандартами GCE MediUnit, такими как DIN, BSI, SS, CZ.
• Все функциональные компоненты изготавливаются из латуни.
• Простой монтаж.
• Быстросъемное соединение.
• Специально разработан для медицинских учреждений, компактный размер и простая очистка.
• Соответствует цветной кодировке и описанию, принятыми в стандарте.
• Возможность самостоятельного обновления с помощью специального набора компонентов через 10 лет.
• Исполнения для скрытого, наружного монтажа.
• Версия для установки в консоль (индивидуальное решение по запросу).

Монтажные инструменты

Технические характеристики

7–10 бар (инструментальные газы)

(-0,4) – (-0,9) бар (вакуум)

Соответствует стандарту EN ISO 7396-1 (Медицинские газопроводы)

Соответствует стандарту EN ISO 9170-1 (пневматические розетки)

Соответствует стандарту EN ISO 9170-2 (Оконечные устройства для ингаляционной анестезии AGSS)

Соответствует стандарту DIN 13260-2 (соединения стандарта DIN) в настоящем HTM 02-01

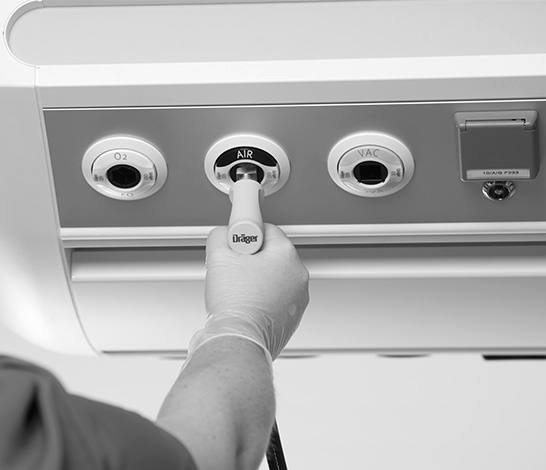

Эксплуатация розеток DIN Стандарта

| Штекер, соответствующий определенному газу – розетка. Цветовая маркировка по типу газа.

• Штекер, соответствующий определенному газу – розетка.
• Цветовая маркировка по типу газа.

| Первая позиция (как на картинке) — это дежурная позиция. Штекер вставлен в розетку не до конца (без защелкивания). В этой позиции штекер зафиксирован в клапане, а газ не подается.

• Первая позиция (как на картинке) — это дежурная позиция.
• Штекер вставлен в розетку не до конца (без защелкивания).
• В этой позиции штекер зафиксирован в клапане, а газ не подается.

| Вставьте штекер до щелчка в рабочее положение как на картинке. В рабочем положении штекер подключен к источнику газа. Перепад давления соответствует стандарту EN 9170-1.

• Вставьте штекер до щелчка в рабочее положение как на картинке.
• В рабочем положении штекер подключен к источнику газа.
• Перепад давления соответствует стандарту EN 9170-1.

| Для отсоединения штекера от источника подачи газа — нажмите и держите кнопку. При удержании кнопки штекер заблокирован в дежурной позиции и произошел сброс давления. Затем освободите кнопку штекера и оставьте его в позиции ожидания.

• Для отсоединения штекера от источника подачи газа — нажмите и держите кнопку.
• При удержании кнопки штекер заблокирован в дежурной позиции и произошел сброс давления.
• Затем освободите кнопку штекера и оставьте его в позиции ожидания.

| Разгерметизированный штекер можно безопасно извлечь из розетки.

MEDIUNIT — AFNOR СТАНДАРТ

Медицинские розетки — MEDIUNIT (AFNOR СТАНДАРТ)

Медицинские розетки обеспечивают быстрое и простое присоединение медицинского оборудования к источнику подачи газа. Тип БРС для медицинских газов устанавливается местными стандартами и в некоторых случаях требованиями отдельных клиник. Гнездо розетки GCE соответствует ISO 7396, а также местным стандартам по монтажу медицинского оборудования, а также проходит полную проверку на этапе производства. Поставляемые типы БРС медицинских газов отвечают требованиям международных стандартов ISO EN 9170-1, ISO EN 9170-2.

• Все функциональные компоненты изготавливаются из латуни.
• Простой монтаж.
• Быстросъемное соединение.
• Воздух — 800 в парковочном положении.
• Специально разработан для медицинских учреждений, компактный размер и простая очистка.
• Соответствует цветной кодировке и описанию, принятыми в стандарте.
• Наличие фильтра.
• Исполнения для скрытого, наружного монтажа.
• Версия для установки в консоль (индивидуальное решение по запросу).

Технические характеристики

7–10 бар (газы КИП)

(-0,4)–(-0,9) бар (вакуум)

Соответствие EN ISO 7396-1 (системы централизованной подачи газа)

Соответствие стандарту EN ISO 9170-1 (Медицинские розетки)

Соответствие стандарту EN ISO 9170-2 (Медицинские розетки для СВАГ)

Соответствие NF S 90-116 (Специальные газовые соединения для AFNOR стандарта)

Соответствие FD S 90-119 (Специальные газовые соединения для AFNOR стандарта Воздух-800) в настоящем HTM 02-01

MEDIUNIT-BSI СТАНДАРТ

Медицинские розетки — MEDIUNIT (BSI СТАНДАРТ)

Медицинские розетки обеспечивают быстрое и простое присоединение медицинского оборудования к источнику подачи газа. Тип БРС для медицинских газов устанавливается местными стандартами и в некоторых случаях требованиями отдельных клиник. Гнездо розетки GCE соответствует ISO 7396, а также местным стандартам по монтажу медицинского оборудования, а также проходит полную проверку на этапе производства. Поставляемые типы БРС медицинских газов отвечают требованиям международных стандартов ISO EN 9170-1, ISO EN 9170-2.

• Гнездо розетки GCE MediUnit соответствует всем стандартам, например, DIN, BSI, SS, CZ.
• Все функциональные компоненты изготавливаются из латуни.
• Простой монтаж.
• Быстросъемное соединение.
• Специально разработан для медицинских учреждений, компактный размер и простая очистка.
• Соответствует цветной кодировке и описанию, принятыми в стандарте.
• Возможность самостоятельно обновления с помощью набора компонентов через 10 лет.
• Исполнения для скрытого, наружного монтажа.
• Версия для установки в консоль (индивидуальное решение по запросу).

Монтажные инструменты

Технические характеристики

7–10 бар (газы КИП)

(-0,4)–(-0,9) бар (вакуум)

Соответствие EN ISO 7396-1 (системы централизованной подачи газа)

Соответствие стандарту EN ISO 9170-1 (Медицинские розетки)

Соответствие стандарту EN ISO 9170-2 (Медицинские розетки для СВАГ)

Соответствие стандарту BS 5682 (BSI газовые соединения) в настоящем HTM 02-01

MEDIUNIT -CZ СТАНДАРТ

Медицинские розетки — MEDIUNIT (CZ СТАНДАРТ)

Медицинские розетки обеспечивают быстрое и простое присоединение медицинского оборудования к источнику подачи газа. Тип БРС для медицинских газов устанавливается местными стандартами и в некоторых случаях требованиями отдельных клиник. Гнездо розетки GCE соответствует ISO 7396, а также местным стандартам по монтажу медицинского оборудования, а также проходит полную проверку на этапе производства. Поставляемые типы БРС медицинских газов отвечают требованиям международных стандартов ISO EN 9170-1, ISO EN 9170-2.

• Гнездо розетки GCE MediUnit соответствует всем стандартам, например, DIN, BSI, SS, CZ.
• Все функциональные компоненты изготавливаются из латуни.
• Простой монтаж.
• Быстросъемное соединение.
• Специально разработан для медицинских учреждений, компактный размер и простая очистка.
• Соответствует цветной кодировке и описанию, принятыми в стандарте.
• Возможность самостоятельно обновления с помощью набора компонентов через 10 лет.
• Исполнения для скрытого, наружного монтажа.
• Версия для установки в консоль (индивидуальное решение по запросу).

Монтажные инструменты

Технические характеристики

7–10 бар (газы КИП)

(-0,4)–(-0,9) бар (вакуум)

Соответствие EN ISO 7396-1 (системы централизованной подачи газа)

Соответствие стандарту EN ISO 9170-1 (Оконечные устройства)

Соответствие стандарту EN ISO 9170-2 (Медицинские розетки для СВАГ)

Соответствие стандарту CSN 85 2762 (Czech газовые соединения) в настоящем HTM 02-01

MEDIFLOW ULTRA II (0-25 л/мин)

Регистрационное удостоверение РОСЗДРАВНАДЗОРа РУ № ФСЗ 2011/09598 от 18.04.11 г.

• Встроенный регулятор (редукционное устройство) обеспечивает стабильный и точный расход вне зависимости от давления в системе или в баллоне.
• Новое самоцентрирующееся устройство регулятора расхода с плавным расходом в положении между отдельным значениями. В случае повреждения механизма не происходит прекращения подачи медицинского газа.
• Поворотный на 360º вывод потока обеспечивает удобство присоединения канюли или маски (предотвращает скручивание канюли).
• Широкий диапазон расходов увеличивает число способов применения. Новое значение 25 л/мин. пригодно для реанимирования, а значения 7 л/мин. предназначено для небулизации.
• Эргономичное и современное исполнение.
• Ударостойкость.

Преимущества MEDIFLOW ULTRA II

• Независимость от перепадов давления на входе в пределах от 2,8 до 8 бар.
• Плавность потока в положении между отдельными значениями. B случае повреждения механизма, подача медицинского газа не прекращается.
• Вывод потока с поворотом на 360º обеспечивает удобное подсоединение.
• Простота контроля настроенных значений расхода газа — переднее и боковое оконце для считывания.

Комплектация — MEDIFLOW ULTRA

• Входной фильтр от механических загрязнений

Применение

• Дозирование медицинских газов
• К выходному коннектору можно подключить полумаску для ингаляций, носовой катетер или увлажняющий баллон для долговременной кислородной терапии.
• Точность измерения расходомера с окошком составляет ± 10%.

Соединение выходное — быстродействующие муфты

• SS QC — шведский стандарт — AGA.
• DIN QC — немецкий стандарт.

Модификации расходомера

Технические характеристики

Размеры корпуса:

Соответствует EN 10524-4 (Регуляторы низкого давления)

Соответствует стандарту EN 1789 (Санитарный транспорт и оборудование)

* Данные потока измерены на 23°C и 101,3 кПа

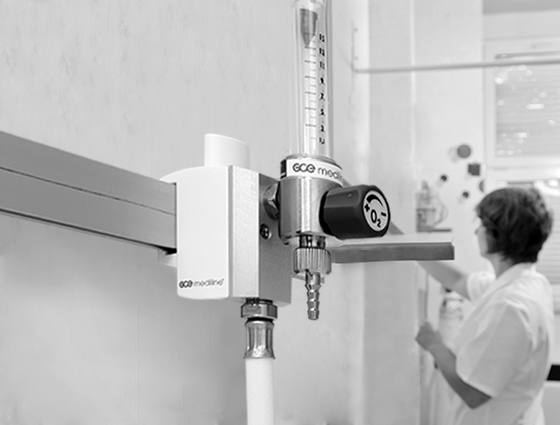

Расходомер MEDIMETER

Регистрационное удостоверение РОСЗДРАВНАДЗОРа РУ № ФСЗ 2011/09598 от 18.04.11 г.

Medimeter® – это поплавковый расходомер, созданный для управления потоком воздуха или кислорода, подаваемого пациенту, и его измерения.

ПРЕИМУЩЕСТВА

• Плоская поверхность позволяет пользователю легко и точно считывать значения потока;
• Эргономичный дизайн, легко очищается;
• Может поставляться с быстроразъемным соединением, креплением на рельсу, с рукавом, в двойном исполнении (2 расходомера);
• Плавный регулировочный механизм;
• Ударопрочный;
• Новая шкала позволяет легче считывать значения потока.

Комплектация — MEDIMETER

• Входной фильтр от механических загрязнений.

Примечание

• На выходе регулятора можно подключить полумаску для ингаляций, носовой катетер или увлажняющий баллон для долговременной кислородной терапии.
• Точность измерения расходомера с окошком составляет ± 10%.

Соединение выходное — быстродействующие муфты

• SS QC — шведский стандарт – AGA.
• DIN QC — немецкий стандарт.

Модификации

Технические характеристики

от 0 до 15 л/мин

0 до 30 л/мин

Размеры корпуса:

Пределы температур:

Соответствует EN 15 002 (Устройства измерения потока для соединения с устройствами-пользователями)

Pdf. Презентация Medimeter®

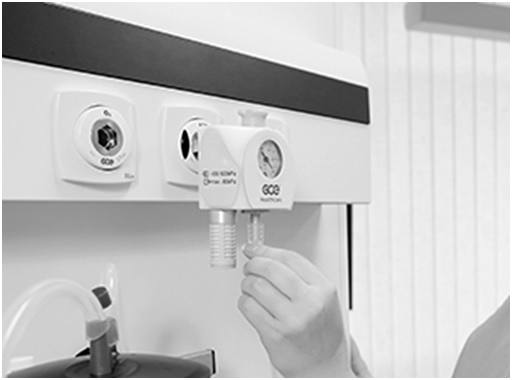

Отсасывающий эжектор MEDIEJECT

Всасывающий эжектор MediEject создаёт вакуум с помощью системы Вентури. Предназначен для всех терапевтических процедур с использованием аспирации.

Техническое описание.pdf

ПРЕИМУЩЕСТВА

• подходит для больничных систем без источника вакуума
• подходит для портативных аспирационных систем
• низкий уровень шума
• максимальный эффект всасывания — 80 кПа (- 800 мбар)
• поставляется с быстроразъемным соединением или в версии с рукавом и креплением на рельсу
• эффект аспирации регулируется игольчатым вентилем

ТЕХНИЧЕСКИЕ ДАННЫЕ

Размеры корпуса::

Пределы температур:

Инжектор Вентури рекомендуется использовать со сборными отсасывающими баллонами MEDICOLLECT, подсоединёнными при помощи силиконовых шлангов.

Входное вакуумметрическое давление max.-950 мБар; расход газа 70 л/мин

* ниппель для присоединения рукавов ф 7/9 мм

ЗАКАЗАТЬ MEDIEJECT

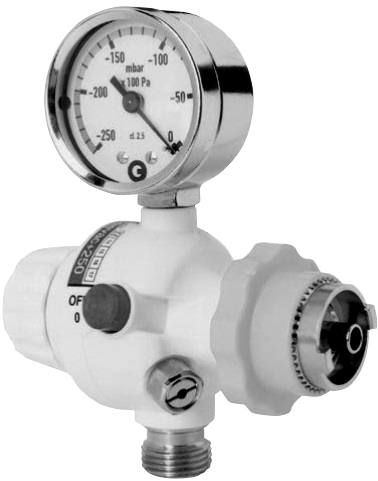

Вакуумный регулятор MEDIEVAC+

Регистрационное удостоверение РОСЗДРАВНАДЗОРа РУ № ФСЗ 2011/09598 от 18.04.11 г.

Презентация MEDIEVAC+.Pdf

MEDIEVAC+ это система регулировки вакуума, которая позволяет осуществлять эффективный и безопасный контроль в процессе проведения аспирации, рекомендуется использовать с предохранительным отсасывающим баллоном MEDICOLLECT 100 — с предварительным фильтром. Регулятор можно подсоединять к сборным отсасывающим баллонам MEDICOLLECT при помощи силиконовых шлангов. Вакуумный регулятор можно подсоединить непосредственно к быстроразъёмной муфте вывода центральной распредсети вакуума.

ОПИСАНИЕ СИСТЕМЫ РЕГУЛИРОВКИ ВАКУУМА MEDIEVAC+

• Компактная и лёгкая система медицинской регулировки вакуума
• Уровень всасывания Medievac+ регулируется с помощью легкодоступной ручки управления, установленной на передней панели
• Особенность двухпозиционного клапана Medievac+ – это легкость восстановления выбранного значения даже в случае сброса давления из-за прерывания терапии
• Датчик Medievac+ способен легко вращаться, позволяя оператору контролировать разрежение
• Шкала датчика имеет цветовую маркировку по секциям, что позволяет четко отображать уровень аспирации
• Три варианта регулируемого давления удовлетворяют всем требованиям терапии (-250, -600 и -1000 мбар)
• Вариант -250 мбар имеет предохранительный вентиль, который отключается автоматически, тем самым гарантируя максимальную защиту пациента в маловероятном случае увеличения разрежения

Компактность устройства позволяет:

• Легко подсоединять его к источнику вакуума
• Быстро и легко монтировать комплектующие (например, предохранительный баллон)
• Обеспечить высокую доступность к другим устройствам, подсоединённым к близкорасположенным газовым розеткам

MEDIEVAC+ ДОСТУПЕН В ТРЁХ ВАРИАНТАХ:

С максимальным разрежением — 250, — 600 и — 900 мбар. Предохранительный баллон имеет поплавковый клапан для предотвращения переполнения и тем самым предохраняет вакуумный регулятор и распредсеть вакуума от загрязнения отсасываемыми веществами. Корпус вакуумного регулятора выполнен из ударостойкого пластика, входная насадка с быстроразъёмной муфтой — из нержавеющей стали.

• поворотный манометр.
• клапан-переключатель ON/OFF — для моментального открытия / закрытия потока вакуума

Применение

В системах отсасывания для плавной регуляции разрежения (вакуума), поставляемого из центральной сети.

Технические характеристики MEDIEVAC+

ВЫКЛ: нажмите на красную кнопку

Соответствует EN ISO 10079-3 (Медицинское вакуумное оборудование, часть 3: Вакуумное оборудование, запитанное от источника)

Вакуумный регулятор MEDIEVAC+

Входное вакуумметрическое давление max. — 950 мбар раcход газа (л/мин.) — 70,0 л/мин +/- 5,0

ЗАПЧАСТИ

Система регулировки вакуума Medievac+ включает в себя опциональную комплектующую – предохранительный баллон. Это дополнительная защита вакуумного регулятора и больничной вакуумной сети в случае перелива отсасывающего баллона. Объём в 100 мл и функция предохранительного клапана предоставляют пользователю достаточный запас времени для того, чтобы остановить аспирационную терапию.

Контейнер может быть легко и безопасно отсоединён от системы регулировки вакуума и обработан в автоклаве при температуре в 134° С в течение 18 минут в соответствии с протоколом больницы. Протокол GCE также рекомендует для большей безопасности использовать фильтр, установленный на передней поверхности и подсоединённый к предохранительному баллону. Пластиковый чехол фильтра очень легко надевается и обеспечивает гигиеничность работы, поскольку таким образом устраняется прямой контакт с мембраной. Стандарт EN ISO 10079-3 (часть 6.5.2.1) также рекомендует использовать этот фильтр.

Заказать MEDIEVAC+

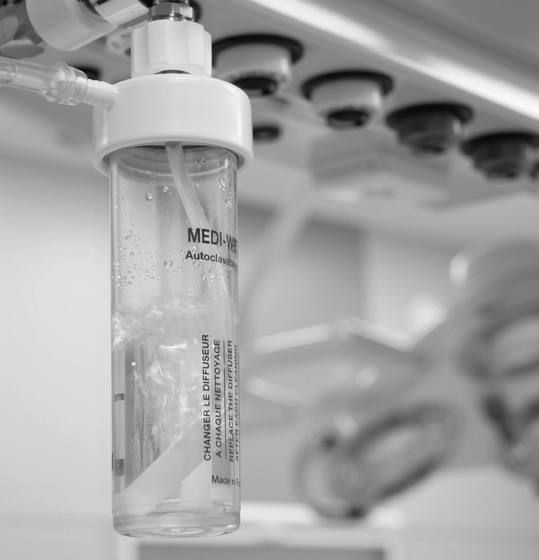

Увлажняющие баллоны MEDIWET

Применение — увлажняющий баллон MEDIWET, MEDIWET II и HUDSON

Увлажнитель для кислородной терапии – это устройство, которое позволяет увеличить относительную влажность кислорода, подаваемого пациенту; газ, используемый в медицинских целях, обычно не имеет достаточной влажности для его нормального физиологического восприятия.

• Баллоны устанавливаются к кислородным регуляторам, расходомерам, концентраторам и иным источникам медицинского кислорода
• Для увлажнения заполняются дистиллированной водой
• Увлажняющие баллоны MEDIWET могут обрабатываться в автоклаве
• Увлажнение протекающего кислорода, подаваемого пациентам при долговременной кислородной терапии.

Примечание

• Увлажняющие баллоны выполняются из поликарбоната или полисульфона; крышка с входным адаптером выполняется из полипропилена, а входное соединение — из полипропилена и грунтованной меди.
• Баллоны устанавливаются к кислородным редукционным клапанам, кислородным расходомерам, кислородным концентраторам или иным источникам медицинского кислорода.
• Для увлажнения заполняются дистиллированной (деминерализованной) водой.
• Увлажняющие баллоны HUDSON не могут обрабатываться в автоклаве — они одноразовые.

MEDIWET II 200

HUDSON 200

*ниппель для присоединения рукавов ф 6/11 мм

Аспирационные баллоны MEDICOLLECT

Техническое описание Medicollect.pdf

СИСТЕМА ДЛЯ АСПИРАЦИИ Medicollect от GCE Healthcare применяется с вакуумными устройствами (вакуумные регуляторы, вакуумные инжекторы и т. д.) для сбора жидкостей и слизистых выделений во время медицинских процедур в больничных условиях.

GCE Medicollect включает две группы контейнеров сборников. Прежде всего, это многоразовые автоклавируемые герметичные емкости с перепускным клапаном.

В Medicollect также входят одноразовые контейнеры и пакеты разных размеров, позволяющие исключить необходимость автоклавирования и связанных расходов.

Пакеты могут поставляться вместе с суперабсорбентом, который превращает жидкость в гель, тем самым предотвращая загрязнение при транспортировке.

Свойства и преимущества

• Легкая очистка.
• Безопасность и простота применения.
• Защита от перелива
• Оснащение пакетной версии антибактериальным фильтром.
• Поставка пакетной версии с суперабсорбентом.

Пакетная система

* суперабсорбент

Многоразовая система

* для правильной работы антипереливного устройства

Принадлежности

Заказать Medicollect

Рельс

Рельс (30×10 NORDIC), без резьбы

* Только рельс, без концевой заглушки.

Аксессуары

Мультифлексорный рельс (30×10 NORDIC)

Аксессуары

Рельс (25×10 EU), без резьбы

* Только рельс, без концевой заглушки.

Аксессуары

Зажим на рельс

Рельсовые зажимы являются составной частью рельсовых систем и предназначены для крепления медицинских устройств (расходомеров, отсосов, осветительных приборов и т. п.) к рельсам.

Конструкция новых зажимов GCE обеспечивает высокий уровень модульной структуры.

Максимальная нагрузка на вертикальную ось составляет 50 кг.

Свойства и преимущества

Рельсовые зажимы универсального типа применимы к любым рельсовым системам: 10×25 мм и 10×30 мм.

• Легкость очистки.
• Малый вес.
• Работа от пружины.
• Эргономичность.
• Совместимость с МРТ.
• Соответствие Стандартам о машинах скорой помощи.

Различные вставки

Неподвижные соединения

Специальная алюминиевая пластина для постоянного соединения с такими продуктами как MediEject, Duoline и т. п. Легко приспосабливается под нужды пользователя с изготовлением дополнительных отверстий.

Ползунок

Алюминиевый ползунок-вставка для крепления Т-образной пластины.

Комплект для крепления шланга

Основная часть комплекта (для прохода газа) сделана из алюминия; предназначен для подключения гибкого шланга или быстроразъемного соединителя NIST.

Газовый смеситель QUALITY MIX BLENDER

Quality Mix обеспечивает непрерывное и высокоточное смешение медицинского воздуха и кислорода для младенцев, детей и взрослых. Точную концентрацию О2 легко регулировать, а дополнительный сливной патрубок обеспечивает очень низкое потребление газа, даже при расходах менее 31 л/мин. В случае падения давления в газовой системе срабатывает звуковой сигнал «Тревога Давления».

Концентрация кислорода может быть легко и точно установлена в диапазоне от 21% до 100%. Опциональный спускной выключатель обеспечивает очень низкое потребление газа, даже при расходах менее 3 л / ч. Сигнал давления срабатывает, если в системе подачи газа есть перерыв или падение давления Пределы тревоги могут быть установлены для обеспечения соответствующей концентрации кислорода Концентрация доставленного кислорода может отображаться на дополнительном мониторе кислорода.

АКСЕССУАРЫ

Устройство может быть настроено индивидуально и в соответствии с конкретными потребностями, включенными через сложную модульную систему, которая включает в себя модуль регулятора, рельсовые зажимы, расходомеры и глушители. Для облегчения установки, по согласованию со специалистами, вы можете использовать дополнительно регуляторы, комбинированные клапаны и шланги низкого давления.

ТЕХНИЧЕСКИЕ ДАННЫЕ

* Все смесители поставляются в картонной коробке 42 × 42 × 32 см (Д × В × В) с отделениями для руководств и всеми заказанными аксессуарами.

Фото и чертежи
