Медицинские рампы и стабилизаторы

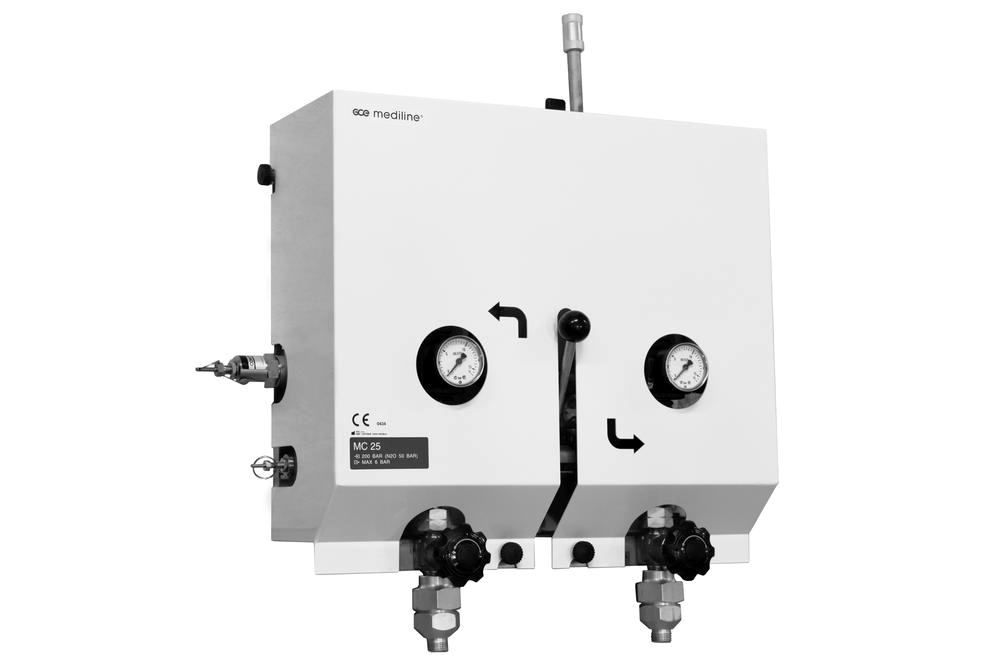

Производительность газораспределительной рампы MC25 составляет 25 м3/ч, главным образом, она предназначена для использования в небольших и средних клиниках. Регулировка давления поступающего из баллонов газа осуществляется в два этапа, что обеспечивает бесперебойную подачу газа при автоматическом переключении с рабочей группы баллонов на резервную. За контроль подаваемой среды отвечают реле давления, подающие сигнал на сигнальный блок С44. Он, в свою очередь, может подавать сигналы непосредственно на диспетчерский пульт. Система позволяет выполнять осмотр и обслуживание оборудования без прерывания газоснабжения.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ РАМПЫ MC 25:

рампа газораспределительная MC25
сигнальный блок с источником питания
выпускная аппаратура газосборной линии
запорный вентиль распределительной линии
фильтры высокого давления
2 выходных соединения для 1 баллона

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ РАМПЫ MC25:

газовый трубопровод в сборе (вентили высокого давления, фильтры и обратные клапаны)
шланги высокого давления с предохранительными тросиками
кронштейны для крепления баллонов (включен в комплект трубопровода в сборе)
табличка с названием газа

Арт.No.	Наименование	Газ	Предохранительный клапан	Сигнализация
0727315	MC25 – 2×1	O₂	Ручная активация	C₄₄
0727316	MC25 – 2×1	Воздух	Ручная активация	C₄₄
0727317	MC25 – 2×1	N₂O; CO2	Ручная активация	C₄₄

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАМПЫ MC 25

Газы:	O₂; Air; N₂; N₂O; CO2; (все медицинские газы)
Номинальный расход:	25 м3/ч
Номинальное давление на входе:	200 бар (20 000 kПa)
Номинальное давление на выходе:	4,5 бар (диапазон 0,5–6 бар)
Номинальное промежут. давление:	12 бар (диапазон 9–16 бар)
Впускной патрубок:	W₂₁,8×1/14″M
Выходное присоединение:	G1/2″M + припаянная труба ∅ 10, ∅ 15 мм
Предохранительный клапан:	6,8 бар
Промежут. предохранит. клапан:	17 бар
Сечение предохранительного клапана:	∅ 15 мм
Соответствие нормам и правилам:	Соответствие директиве по медицинским приборам 93/42/EEC Соответствие EN ISO 7396-1 (системы централизованной подачи газа) Соответствие EN 60601-1-2 (электромагнитная совместимость)

Газораспределительная рампа MM40

Газораспределительная рампа MM40 функционирует по принципу разницы давлений на рабочем и резервном регуляторе. Выбор рабочей и резервной группы осуществляется посредством ручного переключения рычага. При отсутствии давления в рабочей группе рампа автоматически начинает подачу газа из резервной группы с давлением, соответствующим нижнему регулятору, и выполняет запросы на подачу без прерывания потока. Полуавтоматическую рампу ММ40 вместе со стабилизатором, следует использовать в качестве второго и третьего источника в системах газоснабжения с использованием резервуаров со сжиженными газами. Если клиника не оснащена резервуарами для жидких газов, для соответствия требованиям стандарта ISO 7396-1, а также национальных стандартов по установке медицинского оборудования допускается использовать полуавтоматическую рампу ММ40 вместе со стабилизатором, в качестве первого и второго источника, дополняя ее третьим источником подачи медицинских газов (Резервная рампа ММ90). Рампы поставляются в комплекте с сигнальным блоком, что обеспечивает максимальный уровень защиты посредством оповещения медицинского персонала о любых нештатных ситуациях.

Сигнальный блок С44 является стандартным компонентом и предусматривает визуальное и звуковое оповещение.

Он находится в режиме отслеживания и звуковой сигнал срабатывает, в случаях:

1. Утечки газа в резервной группе 2. Пустого положения (Высокое/низкое давление распределения при соединении стабилизатора) 3. Смены рабочей группы баллонов 4. Превышения промежуточного давления

Сигнальный блок C₄₄ взаимодействует с другим оборудованием посредством реле
Сигнальный блок C₄₄ оснащен аккумулятором питания для бесперебойной работы в аварийных ситуациях в течение 30 минут
Полуавтоматическая рампа ММ40 соответствует только первой ступени регулировки, ее необходимо доукомплектовывать стабилизатором для стабилизации окончательного давления медицинских газов на выходе
Медицинские рампы GCE имеют маркировку СЕ и отвечают требованиям стандарта ISO 7396-1.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ РАМПЫ ММ40:

Рампа ММ40 автоматическая
Сигнальный блок С44
Продувочные клапаны
Фильтры высокого давления
Отсечной клапан на распределительной линии, соединенной со стабилизатором

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ ММ40:

Комплект аппаратуры газосборной линии (вентили высокого давления, обратные клапаны, компоненты высокого давления)
Кронштейны для крепления баллонов (входят в комплект газосборной линии баллона)
Шланги высокого давления с предохранительными тросиками
Заглушка газосборной линии
Табличка с названием газа
Стабилизатор

Арт.No.	Наименование	Газ	Предохранительный клапан	Сигнализация
0727330	ММ40 — блок высокого давления 2×1	O₂, Воздух, N₂	Стандарт	C₄₄
0727331	ММ40 — блок высокого давления 2х12×1	O₂, Воздух, N₂	Ручная активация	C₄₄
0727334*	ММ40 — блок высокого давления 2×1	O₂, Воздух, N₂, N₂O, CO2	Стандарт	—
0727335	ММ40 — блок высокого давления 2×1	N₂O, CO2	Стандарт	C₄₄
0727336	ММ40 — блок высокого давления 2х1	N₂O, CO2	Ручная активация	C₄₄

* базовая комплектация без электронных датчиков

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАМПЫ ММ40

Газы:	O₂; Воздух; N₂; N₂O; CO2 (все медицинские газы)
Номинальный расход:	40 м3/ч
Номинальное давление на входе:	200 бар
Номинальное давление на выходе:	12 бар (диапазон уставки 9–16 бар)
Входное присоединение:	W₂₁,8×1/14″M
Выходное присоединение:	G1/2″M + припаянная труба Ø 10, Ø 15 mm
Предохранительный клапан:	17 бар
Присоединительные размеры предохранительных клапанов:	Ø 10 мм
Присоединительные размеры продувочных клапанов:	W₂₁,8×1/14″M
Соответствие нормам и правилам:	Соответствие директиве по медицинским приборам 93/42/EEC Соответствие EN ISO 7396-1 (системы централизованной подачи газа) Соответствие EN 60601-1-2 (электромагнитная совместимость)

Газораспределительная рампа ММ90

Автоматическая газораспределительная рампа ММ90 предназначена для использования в составе больничной распределительной сети в качестве источника медицинских газов. Газораспределительная рампа в обязательном порядке должна быть доукомплектована сигнальным устройством, имеющим все типовые функции оповещения (например, сигнальным блоком С44). В качестве второй ступени рекомендуется применять стабилизатор давления. Рампа ММ90 позволяет объединять равное количество газовых баллонов в рабочую и резервную группы. Бесперебойная подача газа на редуктор обеспечивается переключением на резервную группу после опустошения баллонов рабочей, которые затем могут быть заменены или наполнены. В качестве стандартной комплектации используется сигнальный блок С44, контролирующий текущие значения давления газов и подающий визуальные и звуковые сигналы в случаях:

1. Замены рабочей группы баллонов/утечки газа в резервной группе 2. Превышения рабочего давления 3. Снижения рабочего давления 4. Пустого положения (Высокое/низкое давление распределения при соединении стабилизатора)

Связь с другими устройствами осуществляется через систему реле. Наличие встроенной АКБ обеспечивает до 30 минут автономной работы.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ РАМПЫ ММ90:

ММ90 — рампа газораспределительная АВТОМАТИЧЕСКАЯ
C₄₄ — сигнальный блок
продувочные вентили
фильтры высокого давления

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ РАМПЫ ММ90:

комплект аппаратуры газосборной линии (клапаны высокого давления, обратные клапаны, оборудование высокого давления)
кронштейны для крепления баллонов
шланги высокого давления с предохранительными тросиками
заглушка газосборной линии
табличка с названием газа
стабилизатор

Арт.No.	Наименование	Газ	Предохранитульный клапан	Сигнализация
0727301	MM90 – Блок высокого давления автоматический 2×1	O₂	Стандарт	C₄₄
0727302	MM90 – Блок высокого давления автоматический 2×1	Воздух	Стандарт	C₄₄
0727303	MM90 – Блок высокого давления автоматический 2×1	N₂O; CO2	Стандарт	C₄₄
0727308*	MM90 – Блок высокого давления автоматический 2×1	O₂; N₂O; Воздух; CO2; N₂	Стандарт	–
0727309	MM90 – Блок высокого давления автоматический 2×1	O₂	Стандарт	Реле давления
0727310	MM90 – Блок высокого давления автоматический 2×1	Воздух	Стандарт	Реле давления
0727311	MM90 – Блок высокого давления автоматический 2×1	N₂O; CO2	Стандарт	Реле давления

* базовая комплектация без электронных датчиков

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАМПЫ ММ90

Газы:	O₂; Воздух; N₂; N₂O; CO2; (все медицинские газы)
Номинальный расход:	90 м3/ч
Номинальное давление на входе:	200 бар (20 000 kПa)
Номинальное давление на выходе:	9 бар (диапазон 9-15 бар)
Входное присоединение:	W₂₁,8×1/14″M
Выходное присоединение:	G3/4″F + припаянная труба ∅ 22 mm
Safety valve:	16 бар
Присоединительные размеры предохранительных клапанов:	∅ 10 mm
Присоединительные размеры продувочных клапанов:	W₂₁,8×1/14″M + soldering piece pipe ∅ 10 mm
Соответствие нормам и правилам:	Соответствие директиве по медицинским приборам 93/42/EEC Соответствие EN ISO 7396-1 (системы централизованной подачи газа) Соответствие EN 60601-1-2 (электромагнитная совместимость)

Двойная газораспределительная рампа МС80

Двойная газораспределительная рампа MC80 с пропускной способностью до 200 м3/ч применяется в средних и крупных лечебных учреждениях для двухступенчатого снижения давления газа до рабочих значений, что обеспечивает выполнение сервисных работ и обслуживания без прекращения подачи газа в систему.

ДВОЙНАЯ РАМПА МС80 СОСТОИТ ИЗ ТРЕХ ОСНОВНЫХ МОДУЛЕЙ:

1. MC80 — БЛОК ВЫСОКОГО ДАВЛЕНИЯ

Блок включает два редуктора с предохранительными клапанами, присоединенными к двум группам газовых баллонов шлангами высокого давления. При опустошении баллонов одной группы переключение на вторую производится автоматически.

2. СТАБИЛИЗАТОР MC 80

Стабилизатор обеспечивает постоянное давление в газораспределительной сети. За счет двух редукторов с предохранительными клапанами давление понижается в два этапа, что сводит к минимуму перепада рабочего давления при переключении с рабочей группы баллонов на резервную. Также существует возможность присоединения к резервуару со сжиженным газом

3. СИГНАЛЬНЫЙ БЛОК — MC7701

Данный блок контроля отображает текущее давление газа, а также визуальные и звуковые индикации, наряду с текстовыми сообщениями:

1. Повышенного или пониженного давления в распределении. 2. Повышенного промежуточного давления. 3. Утечки из резервной группы баллонов. 4. Необходимости переключения на другую группу баллонов. 5. Низкий заряд резервной АКБ

При присоединении к резервуару с жидкостью возможны следующие сигналы:

1. Повышенное или пониженное рабочее давление 2. Повышенное промежуточное давление. 3. Утечка из резервной емкости. 4. Переход на другой источник.

Связь с другими устройствами осуществляется через систему реле или по последовательному каналу. Наличие встроенной АКБ обеспечивает до 30 минут автономной работы

СПЕЦИФИКАЦИЯСТАНДАРТНАЯ КОМПЛЕКТАЦИЯ РАМПЫ MC 80:

MС 80 – блок высокого давления
MC80 – стабилизатор
Сигнальный блок – MC7701
выпускная арматура газосборной линии
запорная арматура распределительной линии
фильтры высокого давления

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ РАМПЫ MС 80:

комплект аппаратуры газосборной линии (вентили и оборудование высокого давления, обратные клапаны)
шланги высокого давления с предохранительными тросиками
табличка с названием газа
Соединительный патрубок 90 градусов
Удлинительная труба при необходимости

Арт.No.	Наименование	Газ	Предохранит. клапан	Сигнализация
0727318	ДВОЙНАЯ РАМПА 2×1	O₂	Ручная активация	MC7701
0727319	ДВОЙНАЯ РАМПА 2×1	Воздух	Ручная активация	MC7701
0727320	ДВОЙНАЯ РАМПА 2×1	N₂O/CO2	Ручная активация	MC7701
0727321	MC80 HP 2×1	O₂	Ручная активация	0–50мВ
0727322	MC80 HP 2×1	Воздух	Ручная активация	0–50мВ
0727323	MC80HP 2×1	N₂O/CO2	Ручная активация	0–50мВ
0727324	MC80 STAB	O₂	Ручная активация	0–50мВ
0727325	MC80 STAB	Воздух	Ручная активация	0–50мВ
0727326	MC80 STAB	N₂O/CO2	Ручная активация	0–50мВ
0727339	MC80 STAB	ВСЕ	Ручная активация	Контактный манометр
0727340	MC80 STAB	ВСЕ	Ручная активация	4–20мА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАМПЫ MC 80

Газы:	O₂; Воздух; N₂; N₂O; CO2 (все медицинские газы)
Номинальный расход:	200 м3/ч

Блок высокого давления MC80

Номинальное давление на входе:	200 бар (20 000 kПa)
Номинальное давление на выходе:	12 бар (диапазон 10–16 бар)
Входное присоединение:	W₂₁,8×1/14″M
Выходное присоединение:	G3/4″F
Предохранительный клапан:	17 бар
Присоединительные размеры предохранительных клапанов:	∅ 10 мм
Присоединительные размеры продувочных клапанов:	W₂₁,8×1/14″M + труба ∅ 15 mm

Стабилизатор MC80

Номинальное давление на входе:	16 бар (1600 kПa)
Номинальное давление на выходе:	4,5 бар (диапазон 0,5–6 бар)
Входное присоединение:	G3/4″F
Предохранительный клапан:	6,8 бар
Присоединительные размеры предохранительных клапанов:	∅ 15 мм
Соответствие нормам и правилам:	Соответствие директиве по медицинским приборам 93/42/EEC Соответствие EN ISO 7396-1 (системы централизованной подачи газа) Соответствие EN 60601-1-2 (электромагнитная совместимость)

Стабилизатор газораспределительной рампы ММ40

Стабилизатор газораспределительной рампы ММ40 представляет собой блок понижения давления второй ступени, отвечающий за выравнивание возникающих в газораспределительной сети перепадов давления и обеспечение требуемого давления подачи на оконечные устройства сети. Стабилизатор ММ40 применяется только на второй ступени понижения давления, при этом основная подача газа осуществляется за счет газораспределительных рамп высокого давления (например, ММ40). В случае нарушения значений перепада давления, выставленных на блоке сигнализации, на сигнальном блоке системы подачи газа отображается соответствующий сигнал. Кроме того, сведения могут быть отправлены на центральный блок управления. Стабилизатор поставляется в комплекте с датчиком давления на 4-20 мА, датчиком давления на 0-50 мВ или с блоком реле давления. При монтаже стабилизатора для понижения давления ММ40 следует соблюдать требования стандарта EN ISO 7396-1, а также соответствующих местных стандартов.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ СТАБИЛИЗАТОРА ММ40:

Стабилизатор ММ40

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ СТАБИЛИЗАТОРА MM40:

Пластиковая монтажная крышка
Сигнальный блок (входит в комплект поставки при заказе с модулем высокого давления)

Арт. No.	Наименование	Газ	Предохранительный клапан	Сигнализация
0727329	MM40 – Стабилизатор	O₂; N₂O; Воздух; CO2; N₂	–	–

КОМПЛЕКТУЮЩИЕ

COM001002	Блокирующая накладка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАБИЛИЗАТОРА ММ40

Gases:	O₂; Воздух; Воздух-800; N₂; N₂O; CO2; (все медицинские газы)
Номинальный расход:	40 м3ч
Номинальное давление на входе:	16 bar (1600 kПa)
Номинальное давление на выходе:	4,5 бар (диапазон 0,5 – 10 бар)
Входное присоединение 1:	G1/2″M + припаянная труба ∅ 12 мм
Входное присоединение 2:	Дополнительно (G1/2″M + припаянная труба ∅ 12 мм)
Выходное присоединение:	G1/2″M + припаянная труба ∅ 12 мм
Предохранительный клапан:	Дополнительно (6,8 бар; выходная труба ∅ 15 мм)
Датчики давления:	Дополнительно (реле давления; преобразователи 0–50 мВ; 4–20 мА)
Входные быстросъемные соединения для подключения оборудования:	Дополнительно, согл местным стандартам
Соответствие нормам и правилам:	Соответствие директиве по медицинским приборам 93/42/EEC Соответствие EN ISO 7396-1 (системы централизованной подачи газа) Соответствие EN 60601-1-2 (электромагнитная совместимость)

Стабилизатор газораспределительной рампы МС80

Стабилизатор газораспределительной рампы МС80 представляет собой блок понижения давления второй ступени, отвечающий за выравнивание возникающих в газораспределительной сети перепадов давления и обеспечение требуемого давления подачи на розетки сети. Стабилизатор МС80 применяется только на второй ступени понижения давления, при этом основная подача газа осуществляется за счет газораспределительных рамп (например, МС80, ММ90 или резервуара с жидким кислородом (LOX). В случае нарушения значений перепада давления, выставленных на блоке сигнализации, на сигнальном блоке системы подачи газа отображается соответствующая сигнализация. Кроме того, сведения могут быть отправлены на центральный блок управления. Стабилизатор поставляется в комплекте с датчиком давления на 4-20 мА, датчиком давления на 0-50 мВ или с контактным манометром. При монтаже стабилизатора для понижения давления МС80 следует соблюдать требования стандарта EN ISO 7396-1, а также соответствующих местных стандартов.

СТАБИЛИЗАТОР MC80 ВКЛЮЧАЕТ СЛЕДУЮЩИЕ КОМПОНЕНТЫ:

Стабилизатор рампы МС80

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ СТАБИЛИЗАТОРА РАМПЫ МС80:

Сигнальный блок (входит в комплект поставки при заказе с блоком высокого давления)

Арт. No.	Наименование	Газ	Предохранительный клапан	Сигнализация
0727324	СТАБИЛИЗАТОР MC80	O₂	Ручная активация	0–50 мВ
0727325	СТАБИЛИЗАТОР MC80	Воздух	Ручная активация	0–50 мВ
0727326	СТАБИЛИЗАТОР MC80	N₂O/CO2	Ручная активация	0–50 мВ
0727339	СТАБИЛИЗАТОР MC80	ВСЕ	Ручная активация	0–50 мВ
0727340	СТАБИЛИЗАТОР MC80	ВСЕ	Ручная активация	0–50 мВ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАБИЛИЗАТОРА ГАЗОРАСПРЕДЕЛИТЕЛЬНОЙ РАМПЫ MC80

Газы:	O₂; Воздух; N₂; N₂O; CO2; (все медицинские газы)
Номинальный расход:	200 м3/ч
Номинальное давление на входе:	16 бар (1600 kПa)
Номинальное давление на выходе:	4,5 бар (диапазон уставки 0,5–6 бар)
Входное присоединение:	G3/4″F
Выходное присоединение::	G3/4″F
Предохранительный клапан:	6,8 бар
Присоединительные размеры предохранительных клапанов:	∅ 15 мм
Соответствие нормам и правилам:	Соответствие директиве по медицинским приборам 93/42/EEC Соответствие EN ISO 7396-1 (системы централизованной подачи газа) Соответствие EN 60601-1-2 (электромагнитная совместимость)

Линейный стабилизатор давления газа

Линейный стабилизатор представляет собой модуль понижения давления, отвечающий за выравнивание возникающих в газораспределительной сети перепадов давления и обеспечение требуемого давления подачи на розетки сети Прибор позволяет дифференцировать давление газа, подаваемого в различные здания и отделения медицинского учреждения. В ряде случаев отдельные участки сети требуют повышенного давления, что обусловлено необходимостью компенсации малого диаметра трубопроводов. В таких случаях правильность подаваемого пациенту газа обеспечивается максимально близким к первой розетке размещением стабилизатора.

СПЕЦИФИКАЦИЯСТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ЛИНЕЙНОГО СТАБИЛИЗАТОРА:

Линейный стабилизатор

FOR A COMPLETE LINE REGULATOR ADD: ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ ЛИНЕЙНОГО СТАБИЛИЗАТОРА:

Пластиковая монтажная крышка
Сигнальный блок (входит в комплект поставки при заказе с установкой высокого давления)

Арт.No.	Наименование	Тип газа	Вход*
0727333	Линейный стабилизатор	O₂; N₂O; Воздух; CO2; N₂	LH
K141621	Линейный стабилизатор	O₂ – AFNOR	LH
K141631	Линейный стабилизатор	O₂ – AFNOR	RH
K141622	Линейный стабилизатор	N₂O – AFNOR	LH
K141632	Линейный стабилизатор	N₂O – AFNOR	RH
K141623	Линейный стабилизатор	Воздух – AFNOR	LH
K141633	Линейный стабилизатор	Воздух – AFNOR	RH
K141629	Линейный стабилизатор	Воздух-800 – AFNOR	LH
K141639	Линейный стабилизатор	Воздух-800 – AFNOR	RH
K141624	Линейный стабилизатор	N₂ – AFNOR	LH
K141625	Линейный стабилизатор	CO2 – AFNOR	LH

* LH = вход с левой стороны; RH = вход с правой стороны

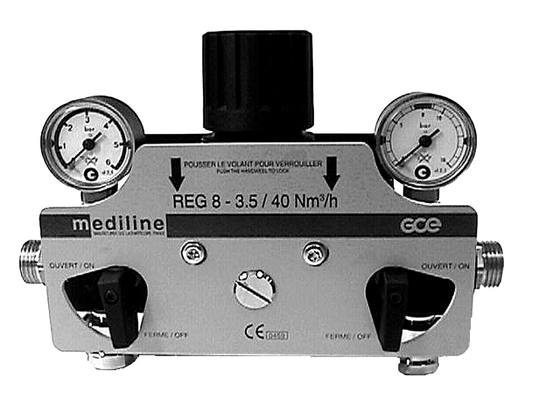

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙНОГО СТАБИЛИЗАТОРА

Газы:	O₂; Воздух; Воздух-800; N₂; N₂O; CO2; (все медицинские газы)
Номинальный расход:	40 м3/ч
Номинальное давление на входе:	16 бар (1600 kПa)
Номинальное давление на выходе:	4,5 бар (диапазон уставки 0,5–10 бар)
Входное присоединение:	G1/2″M+ припаянная труба ∅ 12 mm
Выходное присоединение:	G1/2″M+ припаянная труба ∅ 12 mm
Датчики давления:	Дополнительно (реле давления; преобразователи 0–50 мV; 4–20 мA)
Входные быстросъемные соединения для подключения оборудования:	Дополнительно, согласно местным стандартам
Соответствие нормам и правилам:	Соответствие директиве по медицинским приборам 93/42/EEC Соответствие EN ISO 7396-1 (системы централизованной подачи газа) Соответствие EN 60601-1-2 (электромагнитная совместимость)

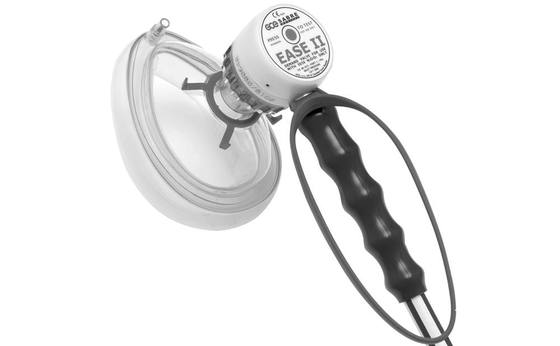

Клапан New Sabre EASE II

Клапан New Sabre EASE II портативен и создаёт минимальное сопротивление при управлении потоком кислорода или анальгезирующей смеси. Управляющий клапан создаёт минимальное сопротивление дыханию пациента, как следствие можно обеспечить высокие потоки смеси при необходимости.

В сравнении с предыдущей моделью обеспечен больший комфорт при использовании: прибор легче, разработана «ухватистая рукоять», есть ремешок

ОПИСАНИЕ КЛАПАНА EASE II

прибор обеспечивает поток кислорода до 300 литров в минуту
портативное решение для неотложной и догоспитальной помощи
версия для низких давлений
соответствует стандартам BS 4272 Part 2: 1996
удобство использования в ограниченных пространствах
низкое давление усилия вдоха
лёгок в разборке и доступен для очистки
шланг для входа оснащается разъёмами национальных стандартов
автоклавирование при 120 гр. С – 20 мин. при 134 гр. С – 5 мин.
при использовании исправного фильтра нет необходимости в стерилизации и дезинфекции
межсервисный интервал 5 лет

Артикул	Тип газа	Описание комплектации EASE II
0715300	O₂/N₂O	шланг 3 м, быстросъемное соединение BSI
0715301	O₂/N₂O	EASE II, шланг 3 м, латунный редуцирующий клапан
0715302	O₂/N₂O	EASE II, шланг 3 м, редуцирующий клапан
0715303	O₂	EASE II, шланг 2 м, латунный редуцирующий клапан
0715306	O₂/N₂O	EASE II, шланг 3 м, быстросъемное соединение SSe
0715310	O₂	EASE II, шланг 3 м, быстросъемное соединение SS
0715311	O₂	EASE II, шланг 1,5 м (белый), быстросъемное соединение DIN 120 probe
0715312	O₂	EASE II, шланг 1,5 м (черный), быстросъемное соединение, DIN 120 probe
0715313	O₂	EASE II, шланг 1,5 м спираль (белый), быстросъемное соединение, DIN 120 probe
0715314	O₂	EASE II, шланг 1,5 м спираль (черный), быстросъемное соединение DIN 120 probe
0715305	O₂/N₂O	EASE II, шланг 3 м, быстросъемное соединение 90 probe
0715315	O₂/N₂O	EASE II, шланг 3 м, быстросъемное соединение NF90 probe
0715316	O₂/N₂O	EASE II, шланг 3 м, быстросъемное соединение DIN 120 probe
0715317	O₂/N₂O	шланг 3 м, быстросъемное соединение, O-N probe
0715318	O₂	EASE II, шланг 3 м, быстросъемное соединение CZ probe
0715320	O₂	EASE II, шланг 3 м, быстросъемное соединение NF90 probe

Аксессуары

1024103	Коробка в комплекте с ремешком и корпусом
1032937	Одноразовый мундштук (упаковка из 5 шт)
1035575P	Дыхательный фильтр (упаковка из 5 шт)
9462560	Многоразовая маска универсального размера (упаковка из 5 шт)
1023364	Термометр для баллонов с O₂/N₂O cylinders
1024417	Синяя сумка-переноска
9462540	Одноразовая маска для взрослых (упаковка из 5 шт)
850500P	Одноразовый переключатель выдоха для Ease II (упаковка из 1 шт)

TЕХНИЧЕСКИЕ ДАННЫЕ КЛАПАНА EASE II

ВПУСКНОЙ КЛАПАН

Газ:	N₂O/O₂, O₂
Материал:	Поликарбонат, силикон, резина, нержавеющая сталь
Размеры:	50 × 50 × 63 мм
Вес:	0,085 кг
Подача газа:	По требованию от 2,8 до 7,0 бар при расходе >200 л/мин
Сопротивление дыхательных путей на вдохе при давлении 2,8 бар.:	— 0,15 до -0,2 кПа на 0 л/мин -0,2 кПа на 10 л/мин -0,7 кПа на 200 л/мин
Сопротивление дыхательных путей на выдохе:	+0,35 кПа при 120 л/мин
Рабочая температура:	20°C до +60°C при использовании кислорода +5°C до +40°C при использовании 50/50 N₂O/O₂
Температура хранения:	от -30°C до +60°C
Соответствие нормам и директиве:	Соответствует Директиве 93/42/EEC о медицинских изделиях Соответствует EN 1789:2008

ШЛАНГОВОЕ СОЕДИНЕНИЕ

Соединени:	Быстросъемные соединения согласно нац. стандартам
Рабочее давление:	7 бар
Давление разрушения:	44 бар
Материал:	ПВХ, антистатический в соответствии с ISO 5359
Вес:	0,5 кг (длина 3 м)
Производитель:	GCE, s.r.o, Žižkova 381 583 01 Chotěboř, CZ
