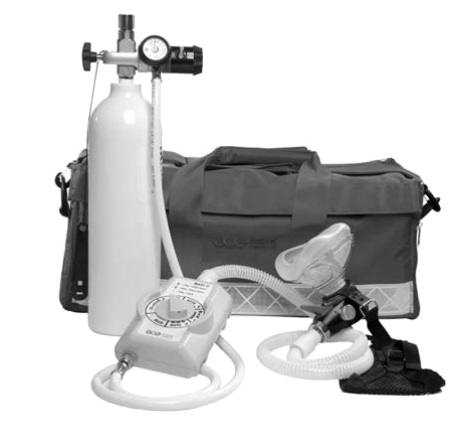

MARS II — ручная и автоматическая реанимационная система

Реанимационная система MARS II. Техописание. Pdf

GCE Sabre Medical, MARS II — результат исследований и разработок нашей компании, многолетнего опыта в производстве оборудования для реаниматологов и экстренных служб.
Все модели сконструированы в соответствии с ISO 10651-5:2006 и рекомендациями Европейского совета по реанимации 2010. Всё разнообразие модификаций прибора соответствуют одной философии:

— просто

— прочно

— надёжно.

MARS II позволяет персоналу сосредоточиться на работе с пациентом, а не на обслуживании прибора.
MARS II и аксессуары доступен для подключения по всем национальным стандартам.
Sabre MARS II позволяет изолировать пациента от внешней среды и проводить реанимацию в токсичных средах.
MARS II может быть использован для детей от 20 кг и взрослых.

Технические данные — модуль управления

Газ:	O₂
Материал:	латунь, алюминий, ABS -ПЛАСТИК
Размеры:	165 × 110 × 63 мм
Вес:	1300 г
Входное соединение:	в соответствии со всеми региональными стандартами
Входное давление:	3.6 — 6 бар на 100 л/мин
Рабочее давление:	3 бар
Входное соединение модуля:	региональный стандарт датчика
Регуляция:	мин 100 л/мин и мин 3 бар
Фильтр входа:	30 µm
Время возврата к автоматической регуляции:	5-7сек
Расход газа:	9.6 л/мин (взрослый режим)

Технические данные – клапан регуляции

Материал:	Поликарбонат, силикон, резина, нержавеющая сталь
Размеры:	120×50×70мм
Вес:	175 g
Сопротивление дыхательных путей на вдохе при 5 л / мин:	-2.3 hPa (-2.3 cм H₂O)
Сопротивление дыхательных путей на вдохе при 60 л / мин:	4.4 kPa (-4.4 cм H₂O)
Сопротивление дыхательных путей на выдохе при 60 л / мин:	+4.8 kPa (+4.8 cм H₂O)
Чувствительность клапана спонтанного дыхания:	0-100л/мин
Давление срабатывания предохранительного клапана:	55 hPa (55 cм H₂O)
Давление срабатывания клапана тревоги:	46 hPa (46 cм H₂O)

Технические данные – шланги сборки

Подключение датчиков:	национальный стандарт
Рабочее давление:	4.2 бар
Максимальное давление:	±56 бар / 23°C и ±40 бар / 40°C
Материал:	ПВХ, антистатический, в соответствии с ISO 5359
Длина:	1.2 м
Диаметр:	от 14 мм

MARS II Аксессуары

Шланги.
бактериальные фильтры.
маски.

Технические данные — MARS II регуляция

Датчик давления:	0-200 бар
Диапазон регуляции расхода:	1до25л/мин
Выход:	Универсальный выход «елочка» 6 мм
Давление выхода:	4.2 бар
Значения предохранительного клапана	8.4 бар
Быстросъёмные соединения:	Региональный стандарт
Стандарт:	ISO 10524-1
Температура эксплуатации:	-18°C до +50°C с O₂ и воздухом
Температура хранения:	-40°C до +60°C
Изготовитель	GCE, s.r.o, Žižkova 381, 583 81 Chotěboř, CZ
CE-маркировка:	CE2460

Панель скорой помощи II

Панель скорой помощи II – это новое поколение панелей скорой помощи. Панель разработана как стационарное оборудование на машинах скорой помощи.

ОПИСАНИЕ ПАНЕЛИ СКОРОЙ ПОМОЩИ II

Большой опыт на этом рынке позволил нам создать продукт, который дарит пользователю гибкость и широкие возможности использования.
Благодаря дизайну и функциям продукта достигается широкий спектр вариантов использования. Все они могут комбинироваться по запросу клиента.
Модульная концепция подразумевает возможность использования одних и тех же компонентов в различных вариантах, что даёт возможность изготовления в короткие сроки и полную гибкость. Панель скорой помощи II имеет одну и ту же форму как для встраиваемой, так и для накладной модели.

ВСТРАИВАЕМАЯ МОДЕЛЬ

Встраиваемая модель монтируется в стену машины скорой помощи. Входное соединение может быть установлено либо на конце, либо на задней панели, в зависимости от конструкции стены и наличия пространства. Единственная часть, которая будет выступать из стены — это быстроразъёмное соединение.

НАКЛАДНАЯ МОДЕЛЬ

Накладная модель крепится на стену машины скорой помощи. Входное соединение, как и на встраиваемой модели, может быть установлено либо на конце, либо на задней панели. При использовании концевого входного соединения шланги закреплены на стене и полностью видны. Для некоторых стран это правило является обязательным, и возможности Панели скорой помощи II соответствуют этим требованиям. Панель легко крепится с помощью 4 винтов. В зависимости от конструкции стены крепёж производится либо в соответствующую специальную раму, либо с помощью гаек и шайб.

TЕХНИЧЕСКИЕ ДАННЫЕ ПАНЕЛИ СКОРОЙ ПОМОЩИ II

Расход газа:	60 л/мин
Диапазон расхода газа	0-15 л/мин, 0-25 л/мин
Соединение:	G3/8”
Вес:	754g — пример AP II O₂ 2×SS R
Стандарты выходных соединений:	SS, DIN, NF, BS, UNI, CZ
Газы::	O₂, Воздух, N₂O/O₂, N₂O, VAC
Классификация:	Класс IIb
Соответствие норма м и директивам:	Соответствует Директиве 93/42/EEC о медицинских изделиях Соответствует EN 1789:2008 Произведено в соответствии с EN ISO 9001 и EN ISO 13485

Переключатель источника газа GSS

Переключатель источника газа GSS разработан для таких устройств, как транспортные инкубаторы, респираторы и устройства для анестезии, которые могут снабжаться газом из баллона во время транспортировки пациента или подключаться к системе центральной подачи газа во время стационарного использования.

ОПИСАНИЕ СИСТЕМЫ ПЕРЕКЛЮЧЕНИЯ ИСТОЧНИКОВ ГАЗА GSS

Экономичная подача газа из газовой розетки
Замена газовых баллонов требуется намного реже
Компактные размеры
Простое подключение к устройствам
Зелёный индикатор указывает на подачу газа из газовой розетки

Номер артикула.	Тип	Стандарт соединения
0727205	GSS O₂	NIST
0727206	GSS Воздух	NIST
0727207	GSS O₂	AFNOR
0727209	GSS Воздух	AFNOR
0727210	GSS O₂	DIN INLET
0727211	GSS Воздух	DIN INLET

TЕХНИЧЕСКИЕ ДАННЫЕ СИСТЕМЫ ПЕРЕКЛЮЧЕНИЯ ИСТОЧНИКОВ ГАЗА GSS

Газы:	O₂, Воздух, N₂O по запросу
Входное давление газовой розетки:	3 — 6 бар
Входное давление редуктора давления:	3,6 – 5,5 бар
Выходное давление:	Входное давление
Выходной поток (без внутренней редукции):	Входной поток
Материал корпуса::	Никелированный алюминиевый сплав
Размеры:	42 × 65 × 74 мм
Вес:	Прибл. 400 г
Обслуживание:	Не требуется
Используется в случаях:	Неотложной помощи Во время транспортировки

ВХОД GSS ПОДСОЕДИНЕНИЕ ШЛАНГА

К газовой розетке:	NIST или Afnor
К редуктору давления:	M12 × 1 (O₂) M20 × 1 (Воздух)

ВЫХОД GSS ПОДСОЕДИНЕНИЕ ШЛАНГА

К потребителю:	M15 × 1 (O₂) M17 × 1 (Воздух)

Схема подключения

Система скорой помощи APS

Система скорой помощи APS – это уникальная система, объединяющая в себе панель скорой помощи, шланги и регуляторы, которые устанавливаются в машине скорой помощи. Система имеет маркировку СЕ и соответствует EN 1789.

ГИБКОСТЬ

Система скорой помощи APS состоит из трёх главных компонентов: регуляторов, панелей и шланговых соединений. Модульный дизайн отдельных компонентов позволяет создавать бесконечное множество вариантов. Отдельные компоненты могут сочетаться во множестве различных конфигураций, тем самым предоставляя конечному пользователю полную свободу действий.

РЕГУЛЯТОРЫ

APS может поставляться с двумя типами регуляторов скорой помощи, Medireg и Varimed. APS также могут использоваться с комбинированнымивентилями*. В целом, Medireg предназначен для низкого расхода, Varimed – для большого расхода, и эта пропускная способность определяется оборудованием, которое используется в машине скорой помощи. Регуляторы скорой помощи разработаны таким образом, чтобы выдерживать условия работы в машине скорой помощи, и производятся в соответствии с EN 1789. Регуляторы скорой помощи поставляются как со стандартными соединениями G3/8 «, так и со штепсельными разъемами. Varimed и Medireg могут поставляться с электронным датчиком сигнала, который будет подключен к системам мониторинга скорой помощи или контроля газа.

*Некоторые ограничения в отношении мониторинга давления, в случае если APS включает в себя электронную систему мониторинга.

Тип:	Varimed, Medireg
Газ:	O₂
Входное соединение::	в соответствии с нац. стандартами
Выходное соединение:	G 1/4”, QC в соответствии с нац. стандартами
Индикатор давления:	Стандартный, электронный

ШЛАНГИ НИЗКОГО ДАВЛЕНИЯ

Шланги подключаются к регуляторам и панелям. Шланги изготовлены по индивидуальным требованиям, проходят испытания, снабжены зажимами и готовы к установке в машине скорой помощи, то есть выполнены по системе «SMART Fit». Специальная концепция «SMART Fit» позволяет производителю машины скорой помощи уменьшать длину и регулировать шланги под конкретную машину скорой помощи. Шланги могут поставляться статическими и антистатическими. Стандартное подключение G3/8″. Шланги низкого давления также могут быть поставлены с креплениями из нержавеющей стали.

Тип	Шланг стандартный, со стальным армированием, SMART Fit
Газ:	O₂
Входное соединение:	G3/8″, G1/4″, QC в соотв. с нац. стандартами
Выходное соединение:	G3/8″, G1/4″, QC в соотв. с нац. стандартами

ПАНЕЛЬ СКОРОЙ ПОМОЩИ

Новая линейка панелей скорой помощи от GCE Sabre Medical предлагает непревзойденную гибкость в установке и дизайне. Модульная концепция использует стандартные компоненты, что сокращает сроки производства и монтажа. Модули могут бесконечно изменяться и включать датчики, переключатели, розетки или встроенные селекторы потока и всасывания. Низкопрофильная задняя часть обеспечивает плотное прилегание к стенке машины скорой помощи, в то время как закругленные края помогают предотвратить травмы, нанесённые острыми углами. Простые и понятные размеры и система переключения позволяют персоналу машины скорой помощи с легкостью следить за состоянием системы.

ТЕХНИЧЕСКИЕ ДАННЫЕ СИСТЕМЫ СКОРОЙ ПОМОЩИ APS

Газ:	O₂, Воздух, N₂O/O₂
Давление в баллоне:	20-200 бар
Рабочее давление / расход газа:	См. отдельно техническую информацию о регуляторах
Medireg:	Рекомендовано макс. 2 выходных соединения
Varimed:	Рекомендовано макс. 5 выходных соединения
Варианты выходных соединений:	SS, DIN, NF, BS, UNI, CZ
пропускная способность QC	60 л/мин*
Диапазон расхода	0-15, 0-25 л/мин
Диапазон всасывания:	25 л/мин
Соединение:	G3/8” (внутренняя)
Соединительные параметры шлангов:	G3/8”, G1/4”, SS, DIN, NF, BS, UNI, CZ
Шланги:	Статические, антистатические, со стальным армированием
Рабочая температура:	-20 °C — +60 °C
Соответствие нормам и директивам:	Соответствует Директиве 93/42/EEC о медицинских изделиях Соответствует EN 1789:2008 Произведено в соответствии с EN ISO 9001 и EN ISO 13485
