ACU20FD

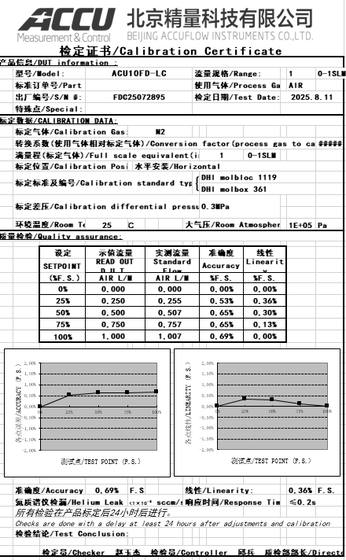

Расходомеры ACU20FD выпускаются в виде измерителей и регуляторов расхода с интегрированным контроллером. Во втором случае приборы комплектуются встроенным регулирующим клапаном, работу которого контролирует ПИД-регулятор расходомера. Измерители и регуляторы ACU20FD выполняют самые разнообразные задачи контроля, где требуется высокая точность, надежность и быстрый отклик приборов. Расходомеры ACU20FD отличаются низким дрейфом нуля, совместимы с агрессивными газами и жидкостями. Степень защиты IP40, IP65. Приборы ACU20FD поставляются с сертификатом заводской калибровкой выходного контроля .

Расходомеры ACU20FD

Технические характеристики ACU20FD

Измерительная часть

Минимальный диапазон расходов *	0,02…2 н.мл/мин Воздух
Максимальный диапазон расходов *	100…10 000 н.л/мин Воздух
Точность (калибровка при рабочих условиях)	± 0,5% от ВПИ
Динамический диапазон	100:1 (1…100% ВПИ) для измерителей 50:1 (2…100% ВПИ) для регуляторов
Повторяемость	< 0,2% от показаний
Время отклика	< 0,1 сек для измерителей < 0,2 сек для регуляторов
Рабочие температуры	0…50°С
Рабочее давление	Измерители: максимальное давление 100 бар Регуляторы: максимальное давление: 30 бар перепад давления 3…5 бар
Герметичность	< 1×10 -9 (мбар∙л/с) по He
Время прогрева	30 мин для оптимальной точности

Механические параметры

Материал конструкции	Нержавеющая сталь SS316L
Соединения с трубопроводом	компрессионного или торцевого типа
Уплотнения	FKM (фторкаучук), EPDM, FFKM (Kalrez®)
Защита корпуса	IP40, IP65

Электрические параметры

Напряжение питания	+24 В, шум не более 50 мВ
Входной/Выходной аналоговый сигнал	0(1)…5 В или 4…20мА
Цифровой интерфейс	RS-232 или RS-485, протокол Modbus RTU по запросу: DeviceNet™, PROFIBUS, EtherCAT®
Соединения	Аналоговый/RS232 или RS485: 9-ти контактный разъем sub-D (вилка) RS485 Modbus: 2 х RJ11 (розетка) DeviceNet™: 5-ти контактный M12 (вилка) PROFIBUS: 9-ти контактный разъем sub-D (розетка) EtherCAT®: 2 x RJ45 (розетка)

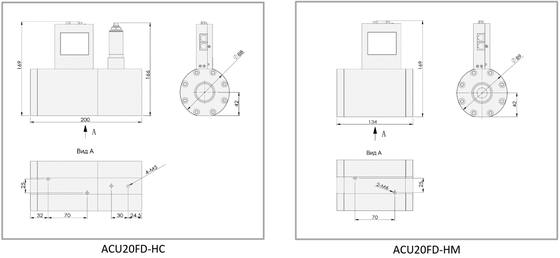

Габаритные размеры ACU20FD

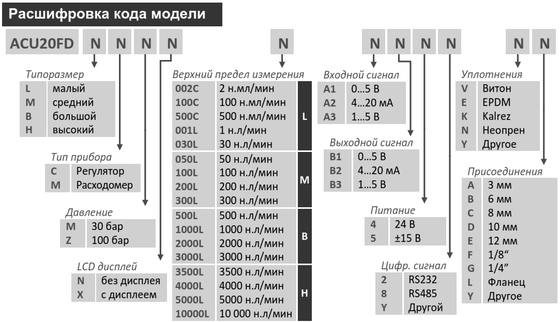

Модификации ACU20FD

Расходомеры (возможен выбор любых промежуточных диапазонов)

Модель	Диапазоны расхода (по воздуху)
минимальный	максимальный
ACU20FD-LM	0,02…2 н.мл/мин	0,3…30 н.л/мин

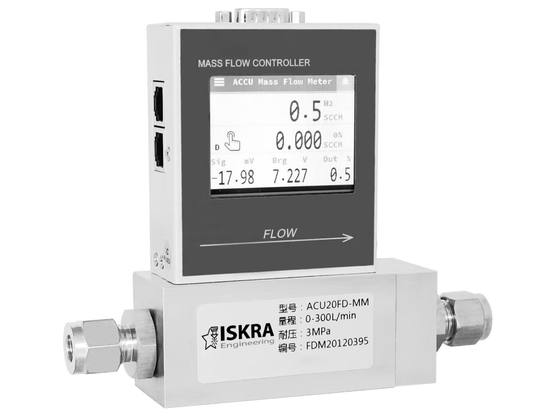

ACU20FD-MM	0,3…30 н.л/мин	3…300 н.л/мин

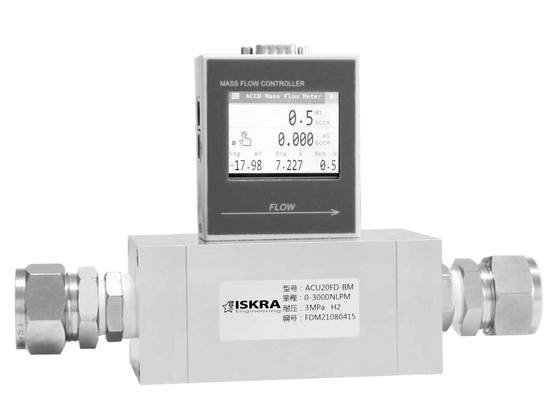

ACU20FD-BM	3…300 н.л/мин	30…3000 н.л/мин
ACU20FD-HM	30…3000 н.л/мин	100…10 000 н.л/мин

Регуляторы расхода; (возможен выбор любых промежуточных диапазонов)

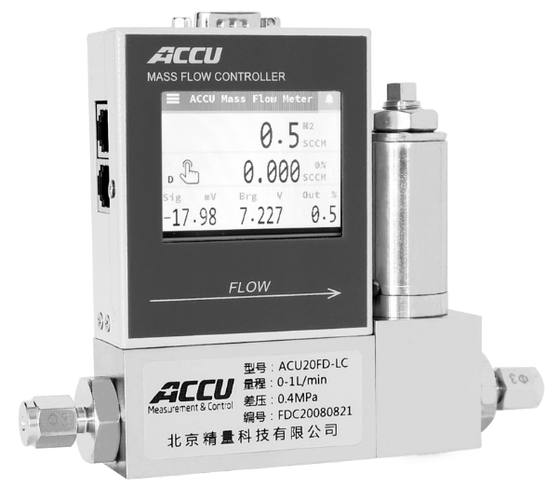

ACU20FD-LC	0,04…2 н.мл/мин	0,6…30 н.л/мин
ACU20FD-MC	0,6…30 н.л/мин	6…300 н.л/мин

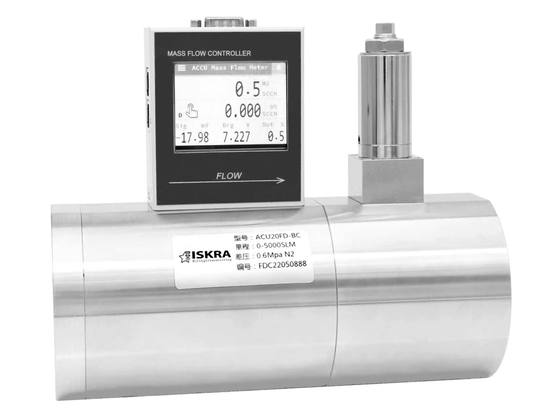

ACU20FD-BC	6…300 н.л/мин	60…3000 н.л/мин
ACU20FD-HC	60…3000 н.л/мин	100…5000 н.л/мин
