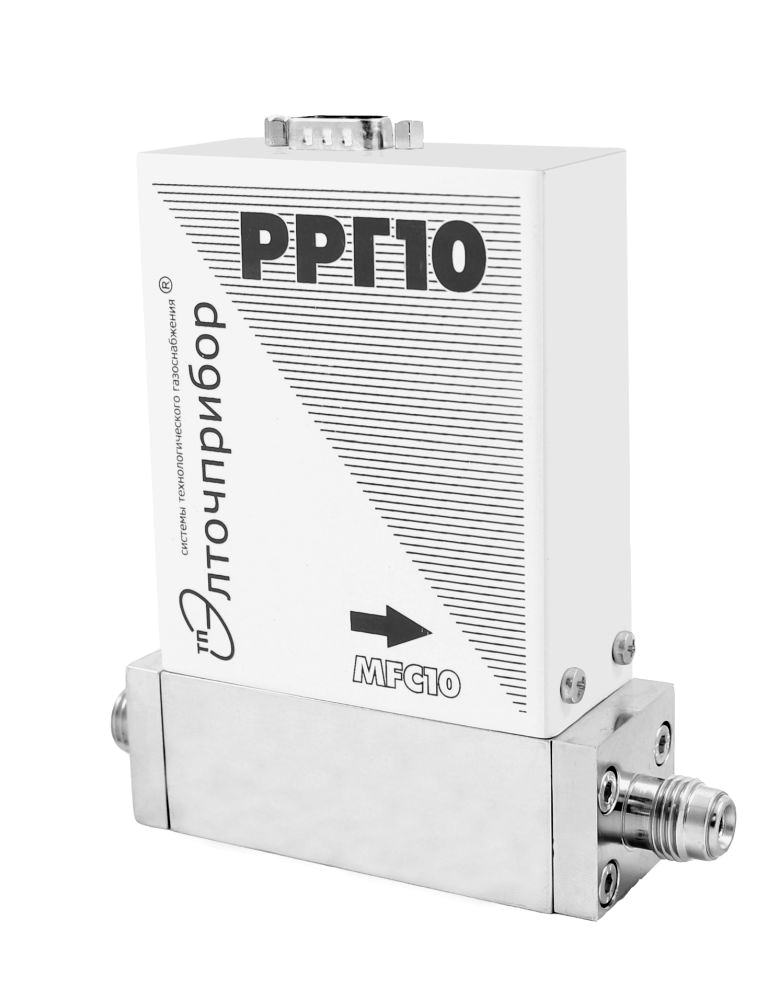

Регулятор расхода газа РРГ-10
Регулятор расхода газа модели РРГ-10 предназначен для подачи газов в технологическое оборудование в нескольких диапазонах регулирования с верхними пределами (Qвп) от 0,36 до 1800 нл/час (по азоту). Возможно хлорное исполнение для подачи агрессивных газов. Рабочий диапазон температур от +5° С до +10° С.
РРГ-10 — аналоговый регулятор с аналоговым управлением и высокой стабильностью выходного сигнала. Для работы регулятора РРГ-10 необходимо электропитание от стабилизированного источника постоянного тока ±15В, а также устройство аналогового управления. Блок управления, индикации и питания модели БУИП-1М обеспечивает работу одного регулятора РРГ-10 — электропитание и управление, а также отображение состояния регулятора на дисплее. Трехканальный блок модели БУИП-3 работает с тремя регуляторами РРГ-10 в режиме независимого управления.
Технические характеристики РРГ-10
| ПАРАМЕТРЫ | РРГ-10 |
|---|---|
| Диаметр условного прохода Ду (DN), мм | 4 |
| Qвп – ряд верхних пределов диапазонов регулирования расхода газа по азоту, нл/час | 0,36; 0,9; 1,8; 3,6; 9; 18; 36; 90; 180; 360; 720; 900; 1200; 1800 |
| Диапазон регулирования, % | 2…100 |
| Входное давление, диапазон, МПа (изб.) | 0,03…0,3 |
| Основная погрешность регулирования расхода газа | ± 1,5% Qвп |
| Повторяемость показаний (случайная погрешность регулирования), % | <0,2% Qвп |
| Температурная погрешность (для +10…+50оС), %/10оС | <0,8% Qвп |
| Чувствительность к положению, %/90оС | < 0,5% Qвп |
| Время успокоения — переходный процесс от 20% до 80% Qвп, с | 5 |
| Перерегулирование (выброс), % | 30 |
| Быстродействие, с | < 2 |
| Время самопрогрева, мин | 30 |
| Задание расхода / аналоговый выход, В | 0…5 / 0…10 (0…5) |
| Цифровой интерфейс | — |
| Протокол обмена | — |
| Разъемы | DB9F |
| Диапазон рабочих температур, оС | +10…+40 |
| Напряжение питания / ток потребления, В/мА | +15 ± 3% / 200 |
| Степень защиты (ГОСТ 14254-96) | IP40 |
| Климатическое исполнение (ГОСТ 15150-69) | УХЛ4.2 |
| Материалы, контактирующие с рабочей средой | нерж.сталь 12Х18Н10Т / 316L эластомер ИРП-1345 или 51-1481 |
| Габаритные размеры (ТМ.4-ТМ.4) ДхШхВ, мм | 124х32х126 |
| Вес нетто, кг, не более | 1,0 |
| Производство | Россия |
ШИФР МОДЕЛИ РРГ ДЛЯ ЗАКАЗА / ЗАПРОСА
«РРГ» — регулятор расхода газа,
«10» — модель регулятора,
«900» — верхний предел регулирования Qвп, л/час,
«10» — аналоговый выходной сигнал (5 или 10 В),
«ТМ.4» — обозначение штуцера на «входе-выходе» РРГ (см. ссылка «Штуцерные соединения»),
«Н 2 » — газ*
* — Все РРГ калибруются по азоту.
Исполнение РРГ возможно в химически стойком исполнении для агрессивных газов, указывается в ТЗ отдельно.
Монтажные комплекты при заказе необходимо указывать отдельно.
Возможна дополнительная калибровка РРГ(макс. расход 3000 л/час) по нескольким значениям расхода 39800 руб, 2-4 недель.
Также дополнительно можно заказать переходники для трубок ПВХ.
Комплектация поставки РРГ-10
| Регулятор РРГ-10 | 1 шт |
|---|---|
| Технический паспорт | 1 шт |
| Упаковка | 1 шт |
