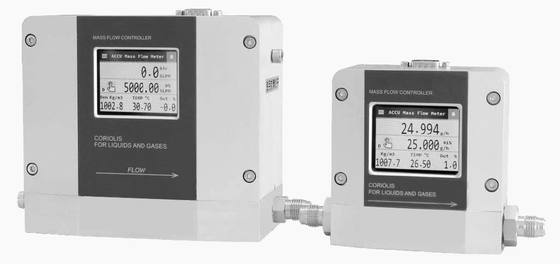

ACU20FE

Кориолисовые расходомеры ACU20FE позволяют измерять и контролировать газовые потоки в минимальных на сегодня расходах: от мин. 2…200 г/ч до макс. 3…300 кг/ч с точностью 0,5% от ВПИ. Приборы измеряют непосредственно массовый расход, их показания не зависят от изменяющихся параметров измеряемой среды (давление, температура, плотность, проводимость, вязкость и т.д.). По требованию заказчика возможна комплектация ACU20FE клапаном, обеспечивающим точное регулирование расхода. Приборы ACU20FE не внесены в реестр СИ РФ и не подлежат поверке.

Технические характеристики ACU20FE

Измерительная часть

Минимальный диапазон расходов *	2…200 г/ч Воздух
Максимальный диапазон расходов *	3…300 кг/ч Воздух
Точность (калибровка при рабочих условиях)	± 0,5% от ВПИ
Динамический диапазон	100:1 (1…100% ВПИ) для измерителей 50:1 (2…100% ВПИ) для регуляторов
Повторяемость	< 0,2% от показаний
Время отклика	< 0,2 сек
Рабочие температуры	0…70°С
Рабочее давление	Измерители: 100 бар Регуляторы: 30 бар
Герметичность	< 2×10 -9 (мбар∙л/с) по He
Время прогрева	30 мин для оптимальной точности

Механические параметры

Материал конструкции	Нержавеющая сталь SS316L
Соединения с трубопроводом	компрессионного типа
Уплотнения	Измерительная часть: металл-по-металлу Регулирующий клапан: стандартно: FKM (фторкаучук), по запросу: EPDM, FFKM (Kalrez®)
Защита корпуса	IP40

Электрические параметры

Напряжение питания	+24 В, шум не более 50 мВ
Входной/Выходной аналоговый сигнал	0(1)…5 В или 4…20мА
Цифровой интерфейс	RS-232 или RS-485, протокол Modbus RTU
Соединения	9-ти контактный разъем sub-D (вилка)

* возможен выбор любых промежуточных диапазонов

Техническая спецификация может быть изменена производителем без предварительного уведомления

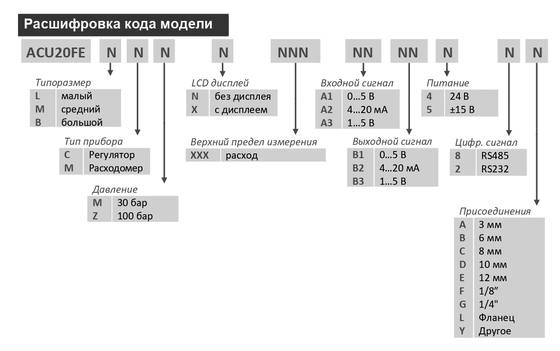

Модификации ACU20FE

Расходомеры (возможен выбор любых промежуточных диапазонов)

Модель	Диапазоны расхода (по воздуху)
минимальный	максимальный

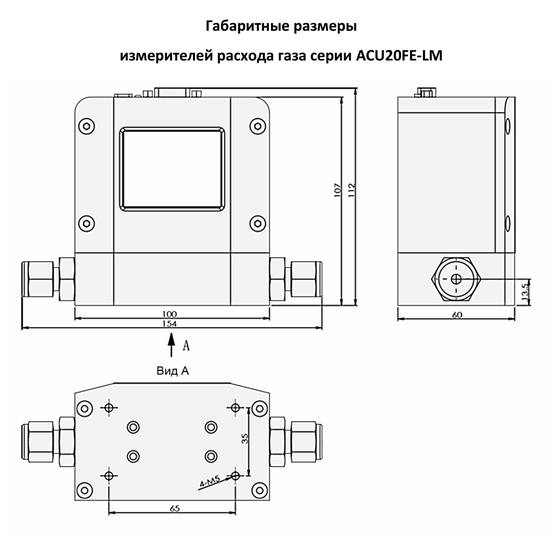

ACU20FE-LM	2…200 г/ч	0,5…50 кг/ч
ACU20FE-MM	0,01…1 кг/ч	1…100 кг/ч
ACU20FE-BM	1…100 кг/ч	3…300 кг/ч

Регуляторы расхода; (возможен выбор любых промежуточных диапазонов)

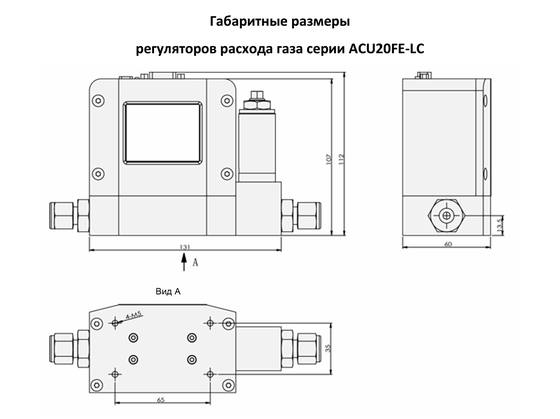

ACU20FE-LC	4…200 г/ч	1…50 кг/ч
ACU20FE-MC	0,02…1 кг/ч	2…100 кг/ч
ACU20FE-BC	2…100 кг/ч	6…300 кг/ч
