Герметичный шкаф для газов особой токсичности

Назначение газобаллонного шкафа ISKRA-ШГБ-2П/BCl3(BF3,B₂ H₆ )

Модель ISKRA-ШГБ-2П/BCl3(BF3) предназначена для размещения баллонов с исключительно опасными газами типа Диборан(B₂ H₆), Трихлорид бора(BCl3) и Трифторид бора(BF3) и им подобными токсичными и агрессивными газами. Шкаф оснащен комплексной системой безопасности в т.ч. кинематической системой дистанционного управления вентилями баллонов.

Описание

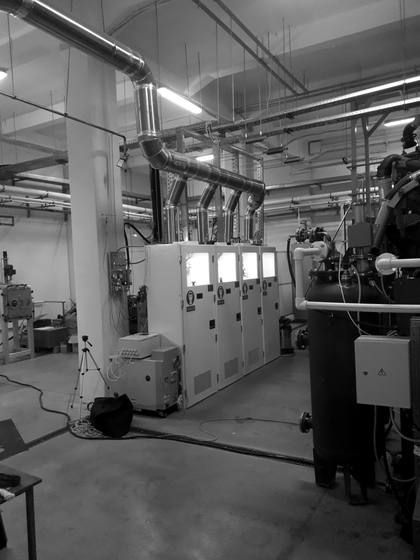

Данная модель представляет собой герметичный цельносварной шкаф для безопасного хранения и подачи взрывоопасных, пожароопасных и агрессивных газов потребителю. Емкость шкафа – два газовых баллона объёмом 40-50 л. Для безопасной эксплуатации шкаф требует подключения к вытяжной вентиляции.

Особенностями данной модели газового шкафа являются:

кинематическая система дистанционного управления вентилями;
аварийный запуск оператором всех систем безопасности от одной кнопки;
окраска химически стойкой порошковой эмалью;
герметичный контур;
непрерывный ламинарный поток фильтрованного воздуха во внутреннем объеме шкафа;
бестеневое взрывобезопасное освещение;

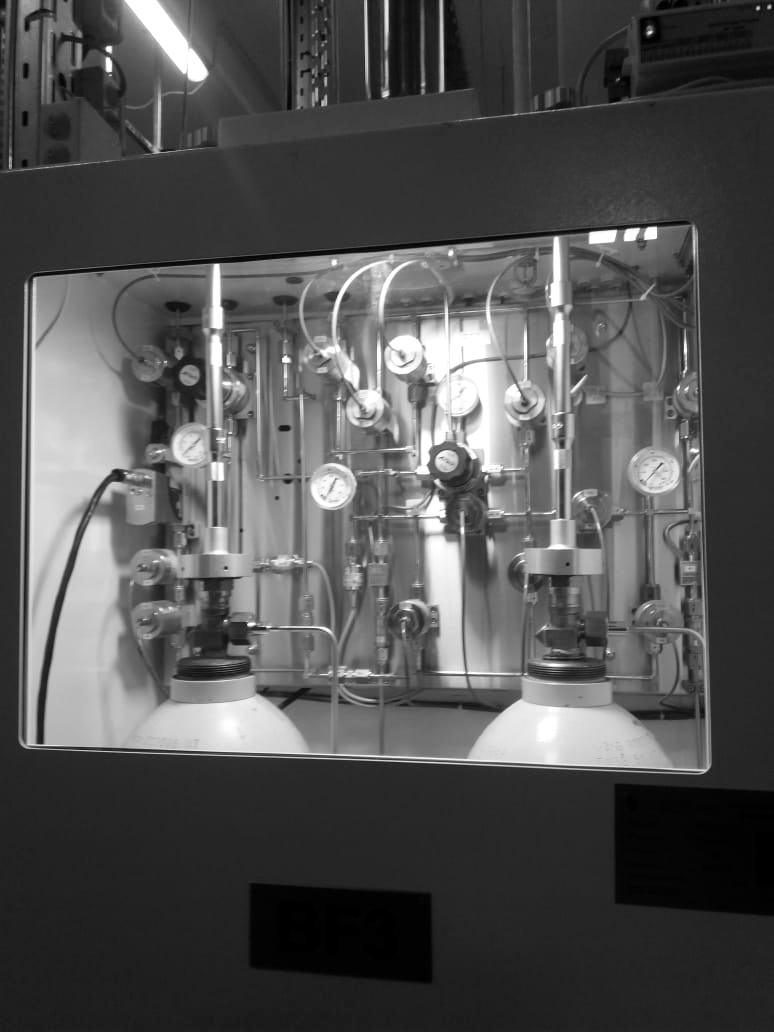

наличие ударопрочного смотрового окна;
съемный пандус для установки баллонов;
адаптивные ложементы для установки и фиксации баллонов различного размера;
герметичные вводы газовых труб;
дверной замок для ограничения доступа в шкаф;
заземление.

Дополнительно шкаф может быть укомплектован:

герметичными электрическими вводами;
герметичными вводами пневматических линий;
газовой панелью необходимой конфигурации;
газоанализаторами;
тревожно-побудительной системой безопасности;
напольными газобаллонными электронными весами;
устройством дистанционного ручного открывания/закрывания баллонов;
системой пожаротушения (требует подключения к магистральной системе водоснабжения);

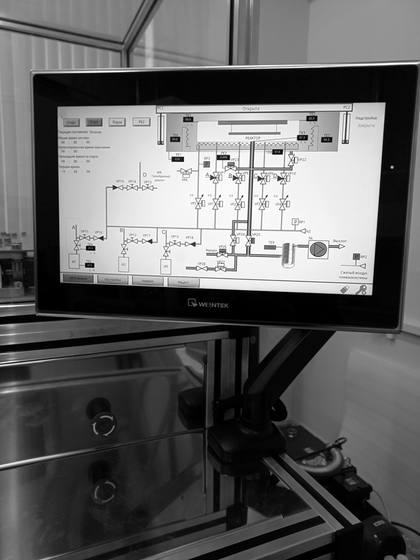

автоматической системой управления газовыми потоками (АСУ ТП)
маркировкой по ТЗ.

Технические характеристики

Параметр	Значение
Габаритные размеры, мм	805×535×2085
Объём баллонов, л.	не более 50 л
Количество баллонов, шт.	2
Количество герметичных вводов газовых линий, шт.	параметр согласовывается при заказе
Количество герметичных вводов электрических линий, шт.	параметр согласовывается при заказе
Количество герметичных вводов пневматических линий, шт.	параметр согласовывается при заказе
Фланец для подключения вытяжной вентиляции, мм.	Ø150
Присоединение системы пожаротушения	G 3/4
Питание внутреннего освещения шкафа	220В/50 Гц
Масса нетто (без баллонов), кг	205

Условия эксплуатации

Температура	от +10°С до +40°С
Влажность	не более 85%
№	Опция	Описание
1	окраска	по умолчанию RAL 7035, краска порошковая, шагреневая кожа; возможна окраска в другой цвет по RAL
2	непрерывное взвешивание	напольные электронные весы 0…200 кг
3	адаптивные ложементы	универсальные ложементы для любых размеров баллонов
4	полка	полка для редукторов, инструментов и документации
5	пандус
6	смотровое окно	смотровое окно для контроля над приборами
7	внутреннее освещение	взрывобезопасное освещение
8	фланец для вентиляции	фланец для подключения принудительной вентиляции (150мм)
9	газовая рампа	газовая рампа требуемой конфигурации
10	Госповерка	манометры с Госповеркой на дату отгрузки
11	трубы и коллекторы	трубы требуемого размера и материала (нержавеющая сталь, латунь, медь, PCTFE)
12	Si-VD пассивация газовой системы	силицирование газовой системы для критичных требований к чистоте
13	осушка газа	осушка до 1 ppm по H₂O
14	фильтрация газа	фильтрация до 50 ppm по O₂ для сварки в аргоне; 0 ppm по меркаптанам
15	кинематические привода	система безопасного дистанционного управления баллонами через кинематические привода
16	автоматизация	внешняя система управления газовой рампой
17	дистанционное управление	управление работой газовой системы через смартфон
18	сигнализация утечек	сигнализация утечек взрывоопасных газов
19	тревожно-побудительной система безопасности	система объединяет средства обнаружения утечек, вентиляции, утилизации, тревоги, противопожарной системы и АСУТП
20	скуббер	автоматическая система вытяжки с возможностью полного разложения активного газа на нейтральные компоненты
21	всепогодное исполнение	всепогодное исполнение с возможностью обеспечения микроклимата в условиях низких или высоких температур окружающей среды
22	регулируемые опоры	регулируемые опоры для обеспечения строго горизонтальной установки на любой поверхности
23	взрывозащищенное исполнение, IP	взрывозащита газобаллонного шкафа по требуемым стандартам
24	заземление	заземление, защита от токов наводки
