Шкаф ШГ-Ex
Взрывозащищенные герметичные шкафы ШГ-Ex разработаны и производятся для безопасного хранения опасных газов типа Арсин, силанов, МОС прекурсоров и других опасных веществ, включая ЛВЖ. Шкафы компании «ISKRA Engineering» соответствуют требованиям ГОСТ Р 50862-2012, ГОСТ Р 57384-2017, ППР № 1479, ФНП № 536 и производятся с учётом требований паспортов безопасности опасных веществ (SDS)
Основные технические характеристики взрывозащищенного герметичного шкафа ШГ-Ex для опасных газов и веществ
| № | Наименование | Ед.изм | Значение |
|---|---|---|---|
| 1 | 2 | 3 | 4 |
| 1. | Габаритные размеры наружные ВхШхГ | мм | 2000х600х500 |
| 2. | Масса шкафа, не более | кг | 100 |
| 3. | Материал корпуса | — | Сталь углеродистая Ст3. Допускается замена на аналогичную или близкую по составу и назначению. |
| 4. | Количество дверей | — | 1 |
| 5. | Цвет шкафа | — | RAL1018 |
| 6. | Температура эксплуатации | 0 С | -25…+25 |
| 7. | Рабочая температура внутри шкафа | 0 С | +5…+25 |
| 8. | Степень защиты от климатических воздействий, не ниже | — | IP54 |
| 9. | Маркировка взрывозащиты | | II Gb X | |
| 10. | Обеспечение герметичности | -— | · Уплотнение по контуру дверей термостойким эластомером · Промышленная вытяжка для постоянного разряжения внутри шкафа |
| 11. | Система контроля утечки опасных газов и веществ | -— | Контрольно-измерительное оборудование в составе шкафа отсутствует или по требованию |
Вентиляция
| 12. | Приточно-вытяжная естественная | — | Вентиляционные отверстия с воздушным фильтром |
|---|---|---|---|
| 13. | Фланец вытяжки, D круглого сечения | мм | 120 |
| 14. | Воздушные фильтры | — | Установлены в шиберах, тип фильтра – G3. |
| 15. | Обогрев шкафа | — | Обогрев шкафа отсутствует. |
| 16. | Электрическое оборудование | — | Электрическое оборудование в составе шкафа отсутствует |

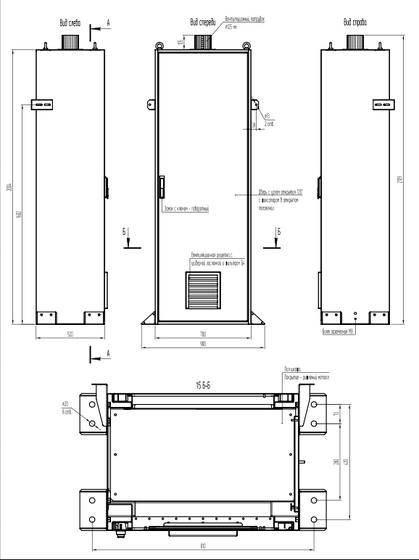

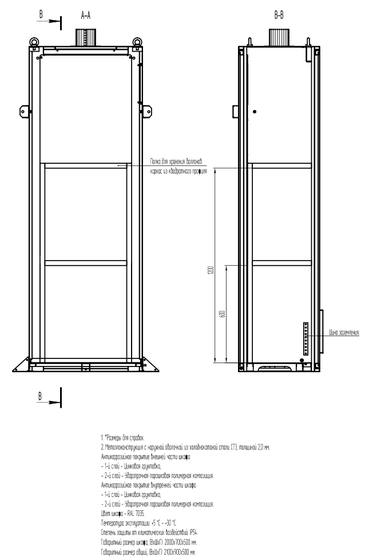

Габаритный чертёж взрывозащищенного герметичного шкафа ШГ-Ex
Исполнение ШГ-Ex для хранения опасных газов и веществ
- Уличное исполнение ШГУ-Ex
- Комплектация системой контроля утечек опасных газов
- Комплектация смотровым окном
- Комплектация взрывозащищенным освещением
- Комплектация двойным корпусом изоляции
- Комплектация автоматической системой орошения
Комплектация поставки герметичных шкафов ШГ-Ex для опасных газов и веществ
- Взрывозащищенный герметичный шкаф ШГ-Ex -1 шт
- Технический паспорт ШГ-Ex – 1 шт.
- Руководство по эксплуатации ШГ-Ex – 1 шт.
- Альбом схем ШГ-Ex – 1 шт.
- Копия Сертификата соответствия Техническому регламенту Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № ЕАЭС RU C-RU.АЖ58.В.15301/22 – 1 шт.
- Комплект эксплуатационной и нормативной документации на оборудование, входящее в состав шкафа – 1 комплект.
Оплата продукции Компании «ISKRA Engineerring»
Оплата производится по договорам и счетам.
Возможен наличный и безналичный расчет для юридических и физических лиц.
Бухгалтерские документы направляются покупателям сканами на электронную почту, а оригиналы с отгружаемой продукцией либо заказными письмами с трек-номерами для отслеживания отчётной документации.
В тендерах без согласования ТЗ участия не принимаем.
Поставка продукции Компании «ISKRA Engineering» осуществляется всеми доступными вариантами и способами надёжной доставки
Стоимость доставки включается в цену продукции или выделяется отдельной строкой счёта по запросу покупателя.
| Вариант способа получения продукции | Условия доставки | Кто оплачивает доставку | Дата исполнения Поставщиком обязательства по поставке оборудования и момент перехода права собственности и риска случайной гибели или повреждения оборудования |
|---|---|---|---|
| ТК «Деловые линии» | «1.До терминала в городе нахождения Покупателя 2. До дверей Покупателя» | Доставка осуществляется за счёт Покупателя | Дата сдачи оборудования на терминале в г. Санкт-Петербург |
| ТК СДЭК | «1.До терминала в городе нахождения Покупателя 2. До дверей Покупателя» | Доставка осуществляется за счёт Покупателя | Дата отметки в квитанции СДЭК о получении оборудования Покупателем по указанному в заявке адресу |
| Самовывоз | Со склада в г. Санкт-Петербург (Стрельна). О времени и дате получения оборудования необходимо не менее, чем за 24 часа, предупредить по телефону 7 (911) 167 0772 или по электронной почте info@iskra-tec.ru | Покупатель сам и за свой счет организует забор груза своим представителем по доверенности или любой ТК по своему усмотрению (необходимо будет направить доверительное письмо на ТК). | Дата фактической отгрузки оборудования представителю Покупателя или представителю ТК. |
Внимание! Для Покупателей из РЕСПУБЛИКИ БЕЛАРУСЬ и РЕСПУБЛИКИ КАЗАХСТАН условие отгрузки оборудования – САМОВЫВОЗ.

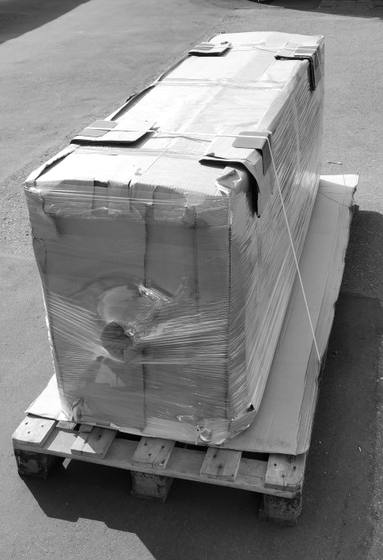

Доставка продукции осуществляется транспортными компаниями в соответствии с их тарификацией на оказываемые услуги. Доставка заказа до терминала транспортной компании по г. Санкт-Петербургу осуществляется бесплатно. Отследить доставку заказа каждый покупатель может при помощи полученного при отгрузке трек-номера. Организуем доставку опасных газов спецтранспортом по ДОПОГ. Для хрупкого и ответственного оборудования предусмотрено оснащение груза маркерами падения и опрокидывания.
Гарантия качества поставляемой продукции Компании «ISKRA Engineering»
На все поставляемое оборудование Компании «ISKRA-Engineering» гарантия составляет от 12 месяцев. Возможно продление гарантии на срок до 36 месяцев, стоимость продления за каждые 12 месяцев составляет от 30% до 40% стоимости оборудования. При возникновении гарантийного случая оборудование как правило заменяется на новое или брак устраняется за наш счёт, включая транспортные расходы. Восстановленное оборудование может быть предложено Заказчику со скидкой от 50% до 60% стоимости оборудования с гарантийным сроком эксплуатации 12 месяцев.
Каждый гарантийный случай рассматривается индивидуально и наша Компании «ISKRA-Engineering» отстаивает, в первую очередь, ИНТЕРЕСЫ ЗАКАЗЧИКА.
Гарантийными являются случаи:
- Наличие дефекта (заводского брака) при производстве оборудования. Заказчик подтверждает наличие данных дефектов фото- и видео фиксацией при приемке оборудования до подписания акта приема передачи.
- Потеря работоспособности в процессе эксплуатации оборудования в течение гарантийного срока за исключением:
— Несоблюдения Заказчиком требований инструкций по эксплуатации.
— Использования оборудования не по назначению.
-Внесения изменений в конструкцию.
-Повреждения в результате техногенных воздействий.
-Самовольной разборки или ремонта узлов и элементов.
В гарантийном ремонте (замене) может быть отказано при отсутствии акта от Заказчика с указанием описания неисправности, времени возникновения неисправности, описания оборудования и технологического процесса, в котором эксплуатировалось оборудования от нашей компании.
Сопутствующая продукция и услуги
| Система газобезопасности SGS-07 | Опасные газы для полупроводниковой промышленности |
|---|---|
| Прекурсоры ОСЧ,МОС | АСУ ТП |
| Исполнение для чистых помещений | Контроль герметичности гелиевым течесикателем |

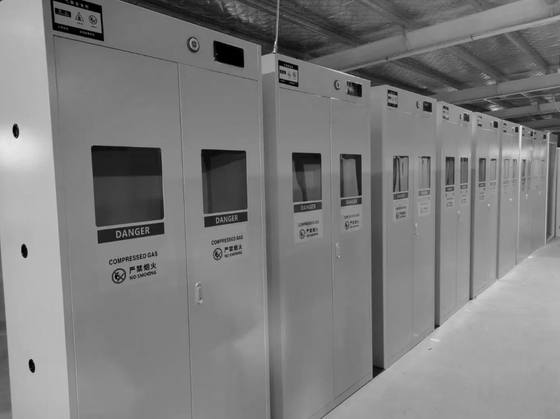

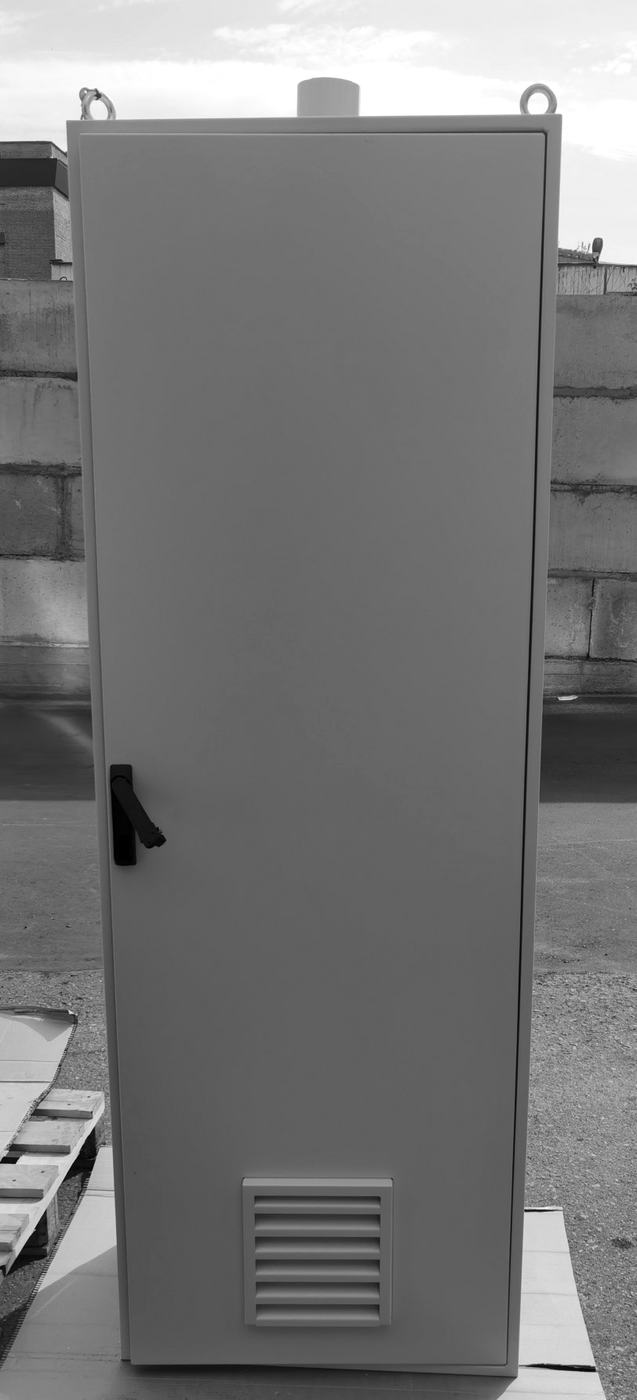

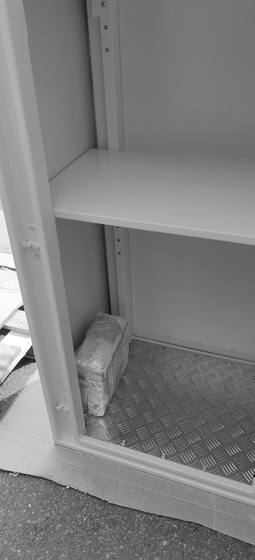

Фото и чертежи
