Кинематическое запорное устройство открывания/закрывания вентилей ISKRA-Lock

Кинематическое запорное устройство дистанционного открывания/закрывания вентилей ISKRA-Lock разработана нашими инженерами для безопасной эксплуатации баллонов с исключительно токсичными газами и средами типа Арсин(AsH3; ПДК 0,1 мг/м³), Трихлорид бора(BCl3; ПДК 1 мг/м³), Хлор(Cl₂; ПДК 1 мг/м³), Сероводород (H₂S; ПДК 10 мг/м³ ), Аммиак(NH3; ПДК 20 мг/м³) и подобные.

Применение запорных устройств с электрическим приводом для эксплуатации баллонов с особо опасными газами расценивается нами как недопустимое техническое решение.

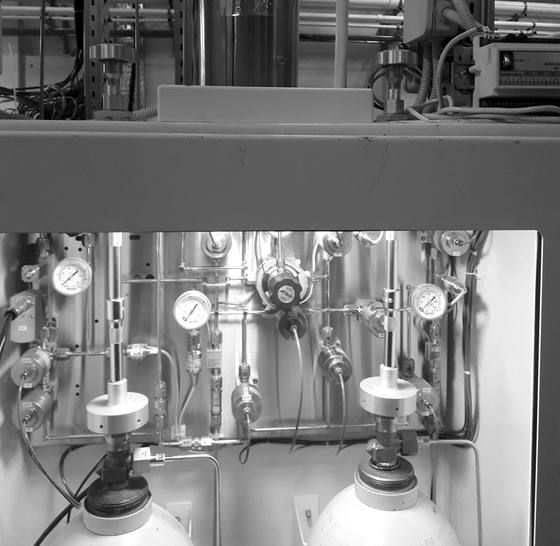

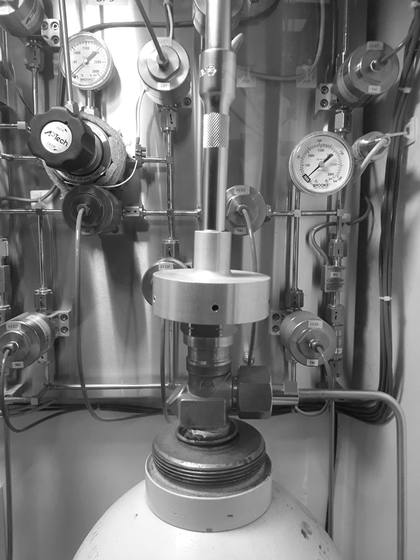

Кинематическое запорное устройство дистанционного открывания/закрывания баллонов ISKRA-Lock состоит из муфты, надевающейся на маховик запорного вентиля баллона, рукоятки расположенной снаружи шкафа, и соединительных элементов, проходящих с уплотнением через крышу шкафа. Вал устройства сборный, длина подбирается в зависимости от высоты конкретного баллона. Примеры сборки устройства приведены на рис.1. При снятии или установке баллона кинематическое запорное устройство для удобства может быть частично или полностью демонтировано без применения специального инструмента. При необходимости взаимоположение устройства и маховика запорного вентиля баллона может быть cкорректировано. Для этого необходимо выставить баллон по центру шкафа, затем ослабить гайку и контргайку крепления устройства, сместить его в требуемое положение и затянуть гайки обратно.
