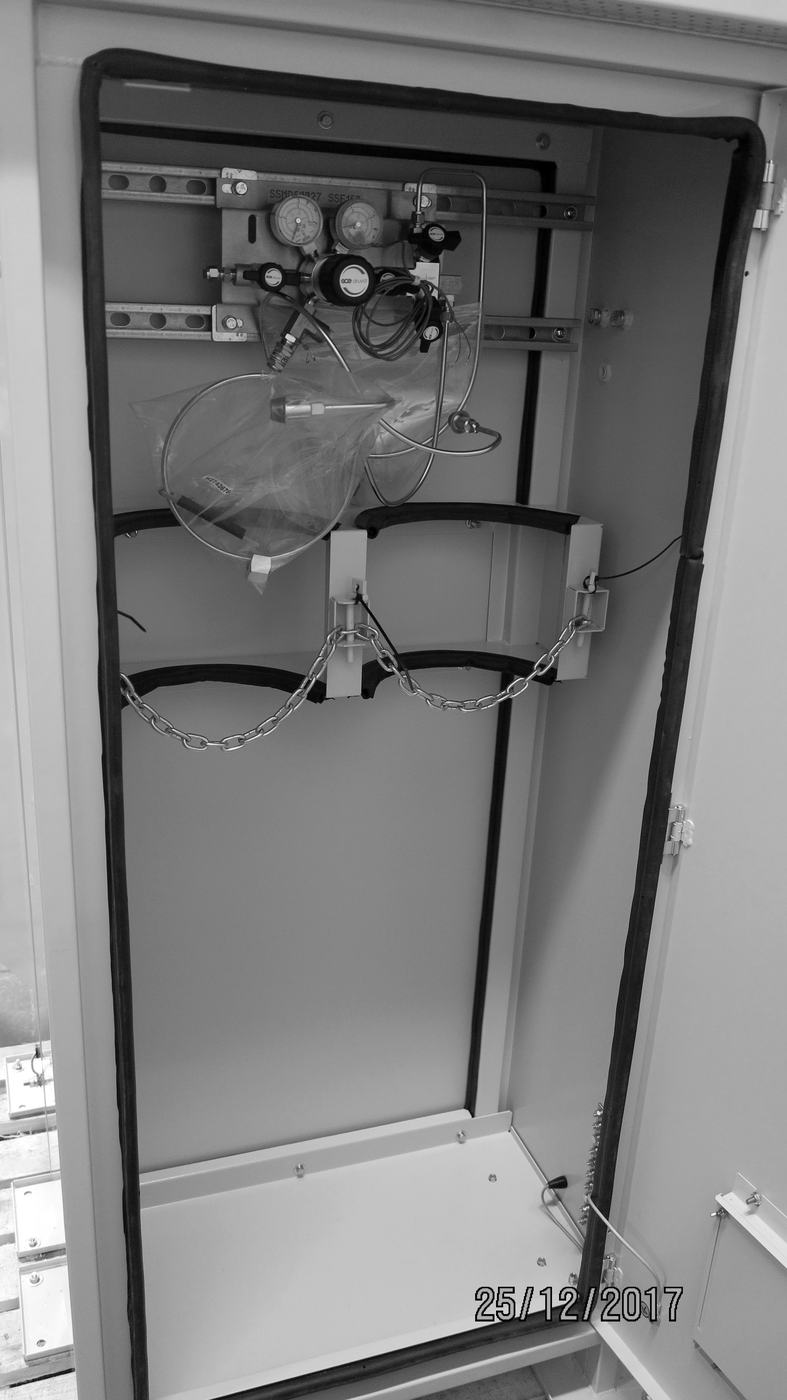

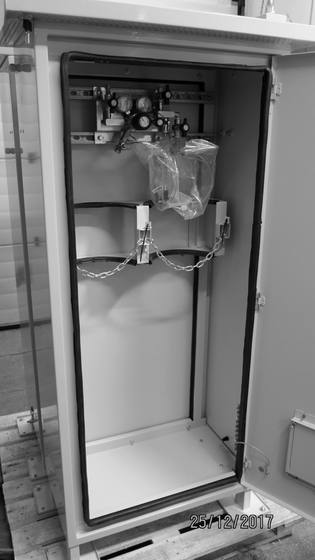

Уличные и всепогодные шкафы ШГБ-3
| № п/п | Наименование | Значение |
|---|---|---|
| 1 | Общее | |
| 1.1. | Размещение | на улице |
| 1.2. | Температура окружающей среды | — 40°…+50° |
| 1.3. | Тип шкафа | цельносварной уличный не утепленный |
| 1.4. | Материал газобаллонного шкафа * | холоднокатаная сталь СТ3, 2 мм |
| 1.5. | Габариты | 1800х1000х500 мм |
| 1.6. | Вес | 100 кг |
| 1.7. | Объем баллона | 40 л. |
| 1.8. | Размер баллона (диаметр x высота) | 219 x 1500 мм |
| 1.9. | Количество баллонов в шкафу | 3 шт. |
| 1.10. | Заземление | жгут заземления с клеммой |
| 1.11. | Фиксация газобаллонного шкафа | на анкерных болтах |
| 1.12. | Порошковая покраска | RAL, химстойкая, антистатическая |
| 2 | Дверь | |
| 2.1. | Тип двери | одностворчатая |
| 2.2. | Угол открывания двери | 145°, доводчик – опция |
| 2.3. | Смотровое окно | опция |
| 2.4. | Дверной замок | из нержавеющей стали, 3 ключа |
| 2.5. | Герметичное уплотнение двери | вспененный силикон |
| 2.6. | Воздушный фильтр входящего воздуха | жалюзи зима-лето, сменный фильтр |
| 2.7. | Естественная вентиляция | перфорация |
| 2.8. | Карман для документов | опционно |
| 2.9. | Таблички с названием газов | опционно |
| 3 | Крыша | |
| 3.1. | Горизонт крыши | скошенная крыша с козырьком-навесом |
| 3.2. | Рым-болты транспортировочные | 4 шт |
| 3.3. | Освещение | опционно |
| 4 | Задняя стенка и две боковые стенки | |
| 4.1. | Адаптивные ложементы | 1 шт |
| 4.2. | Фиксация баллона | затягивающий ремень |
| 4.3. | Вводы и вводы | герметичные сальникового типа |
| 4.4. | Кронштейны для навесного оборудования | 1 комплект |
| 5 | Пол | |
| 5.1 | Пандус для закатывания баллонов | откидной/стационарный |
| 5.2. | Ложемент для газобаллонных весов | опционно |
| 5.3. | Опорные ножки | опционно |
| 5.4. | Поддон-решетка | опционно |
| 6 | Документы | |
| 6.1. | Технический паспорт | 1 экз. |
| 6.2. | Руководство по эксплуатации (РЭ) | 1 экз. |
| 6.3. | Конструкторская документация (КД) | 1 экз. |
| 6.4. | Сертификат взрывозащиты только на Ex-комплектующие | 1 экз. |
* — возможно изготовление шкафа из нержавеющей стали или пластика.
Дополнительно шкаф комплектуется в соответствии с ТЗ:
– системой ВПБ (Взрывопожаробезопасности);
– системой автоматики;
– системой нейтрализации газов (Скруббером);
– газобаллонным оборудованием чистыми газами и газовыми смесями.
Газобаллонный шкаф ISKRA-ШГБ-3-В для 3-х баллонов 40л, уличный утепленный, всепогодный
| № п/п | Наименование | Значение |
|---|---|---|
| 1 | Общее | |
| 1.1. | Размещение | на улице |
| 1.2. | Температура окружающей среды | — 70°…+70° |
| 1.3. | Тип шкафа | цельносварной, уличный всепогодный |
| 1.4. | Материал газобаллонного шкафа * | холоднокатаная сталь СТ3, 2 мм |
| 1.5. | Утеплитель, минеральная вата | 50 мм, огнестойкая |
| 1.6. | Габариты | 1900х1100х600 мм |
| 1.7. | Вес | 120 кг |
| 1.8. | Объем баллона | 40 л. |
| 1.9. | Размер баллона (диаметр x высота) | 219 x 1500 мм |
| 1.10. | Количество баллонов в шкафу | 3 шт. |
| 1.11. | Заземление | жгут заземления с клеммой |
| 1.12. | Фиксация газобаллонного шкафа | на анкерных болтах |
| 1.13. | Порошковая покраска | RAL, химстойкая, антистатическая |
| 2 | Дверь | |
| 2.1. | Тип двери | двухстворчатая |
| 2.2. | Угол открывания двери | 145°, доводчик – опция |
| 2.3. | Смотровое окно | опция |
| 2.4. | Дверной замок | из нержавеющей стали, 3 ключа |
| 2.5. | Герметичное уплотнение двери | вспененный силикон |
| 2.6. | Воздушный фильтр входящего воздуха | жалюзи зима-лето, сменный фильтр |
| 2.7. | Естественная вентиляция | перфорация |
| 2.8. | Карман для документов | опционно |
| 2.9. | Таблички с названием газов | опционно |
| 3 | Крыша | |
| 3.1. | Горизонт крыши | скошенная крыша с козырьком-навесом |
| 3.2. | Рым-болты транспортировочные | 4 шт |
| 3.3. | Освещение | опционно |
| 4 | Задняя стенка и две боковые стенки | |
| 4.1. | Адаптивные ложементы | 1 шт |
| 4.2. | Фиксация баллона | затягивающий ремень |
| 4.3. | Вводы и вводы | герметичные сальникового типа |
| 4.4. | Кронштейны для навесного оборудования | 1 комплект |
| 5 | Пол | |
| 5.1 | Пандус для закатывания баллонов | откидной/стационарный |
| 5.2. | Ложемент для газобаллонных весов | опционно |
| 5.3. | Опорные ножки | опционно |
| 5.4. | Поддон-решетка | опционно |
| 6 | Документы | |
| 6.1. | Технический паспорт | 1 экз. |
| 6.2. | Руководство по эксплуатации (РЭ) | 1 экз. |
| 6.3. | Конструкторская документация (КД) | 1 экз. |
| 6.4. | Сертификат взрывозащиты только на Ex-комплектующие | 1 экз. |
* — возможно изготовление шкафа из нержавеющей стали или пластика.
Дополнительно шкаф комплектуется в соответствии с ТЗ:
— системой микроклимата(обогрев/охлаждение);
— системой автоматики;
— газобаллонным оборудованием, чистыми газами и газовыми смесями

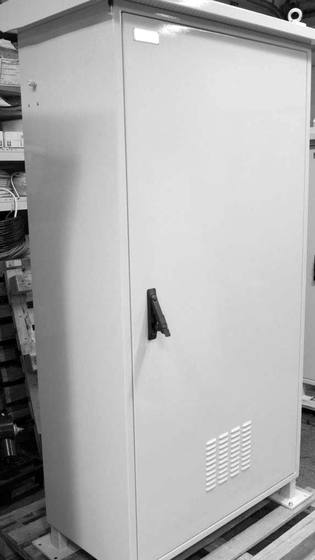

Шкаф газобаллонный всепогодный наружного исполнения
Поставляем шкафы газобаллонные без микроклимата. Возможна различная конфигурация и стандарт IP по требованию.
Заказать газобаллонный шкаф.

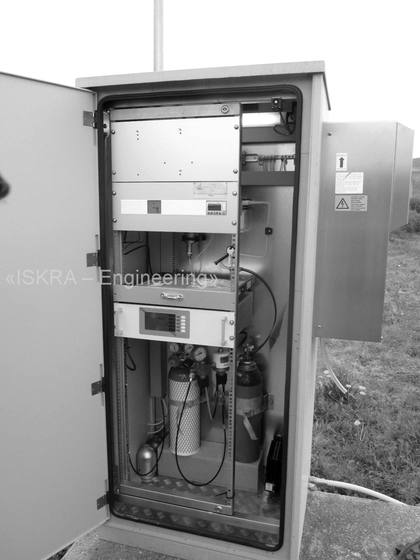

Шкаф газобаллонный всепогодный наружного исполнения с микроклиматом
Шкафы газобаллонные всепогодные с микроклиматом обычно поставляются вместе с блоком автоматики. Существуют различные степени герметизации IP и степени автоматики. Предоставим оптимальные решения по вашему ТЗ.
Фото и чертежи
