Шкаф для взрывоопасных газов
Назначение

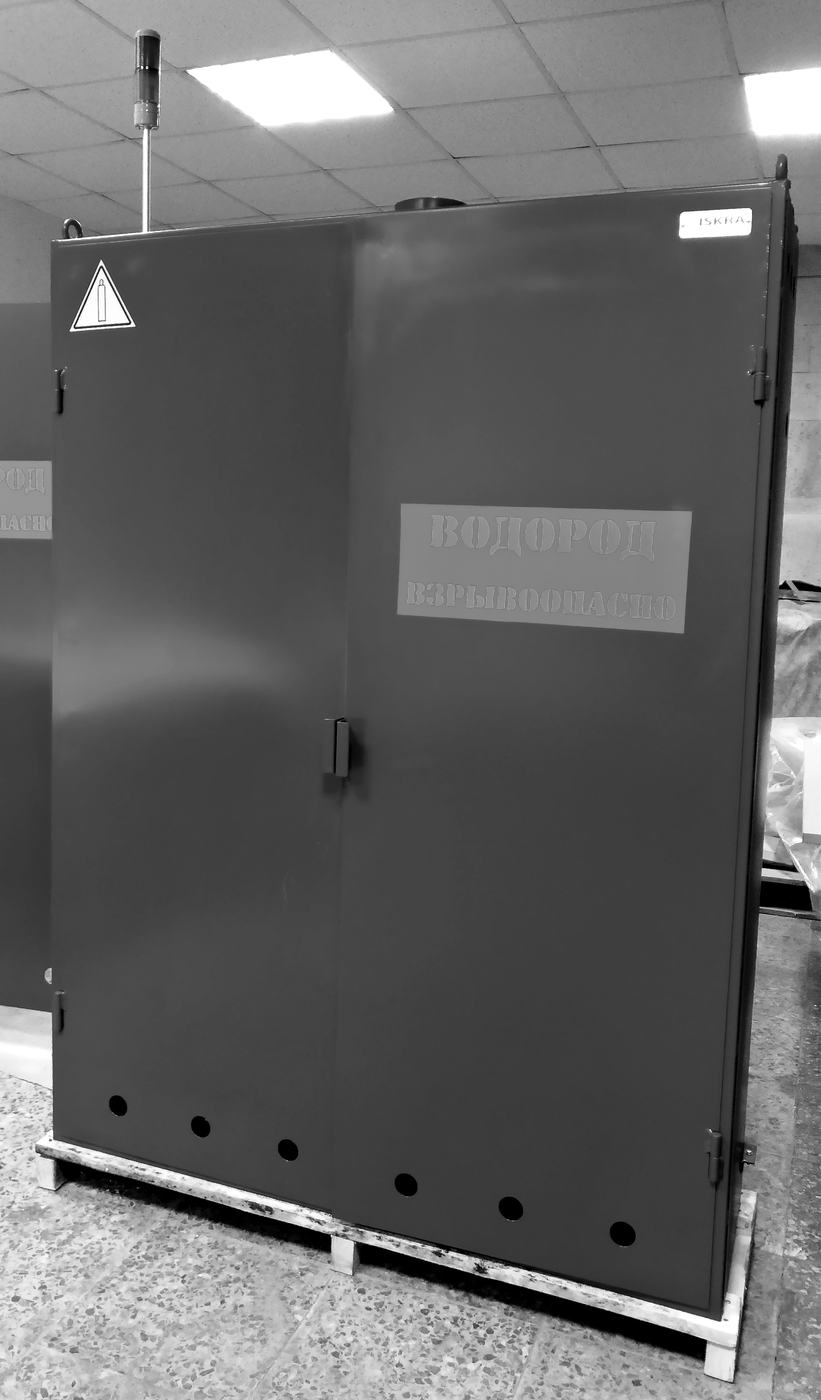

Шкаф газобаллонный ШГБ-В-4 предназначен для размещения четырёх баллонов 40л. по ГОСТ 949-73 с газообразным водородом и поддержания заданного давления в системе газового снабжения потребителей с давлением до 19.5 МПа (200 кгс/см2).
Шкаф с газовой разрядной рампой изготавливается в климатическом исполнении УХЛ2 по ГОСТ 15150, но для работы в интервале температур окружающей среды (от -25 до +50 С°).
Комплектация

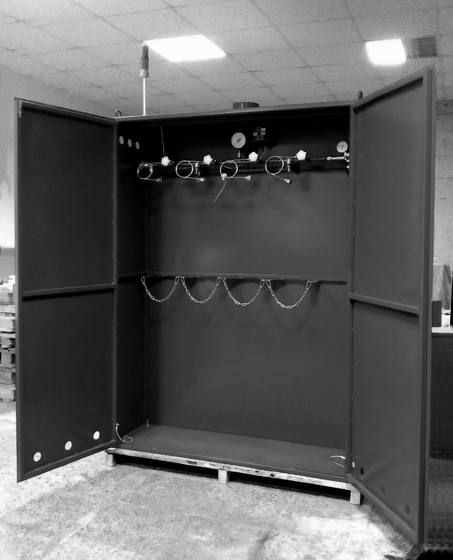

- шкаф стальной, сварной с ложементами на четыре баллона 40л;

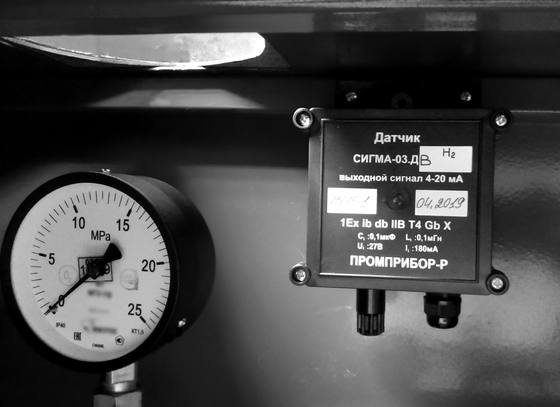

- комплект сигнализации утечек водорода;

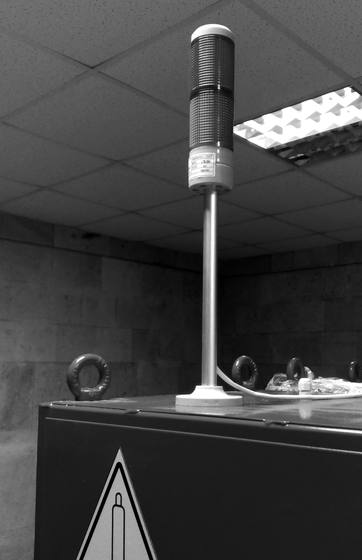

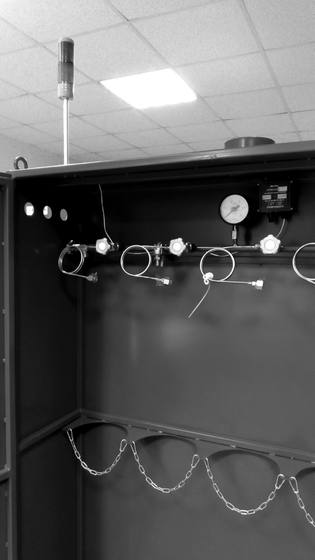

- сигнальная башня;

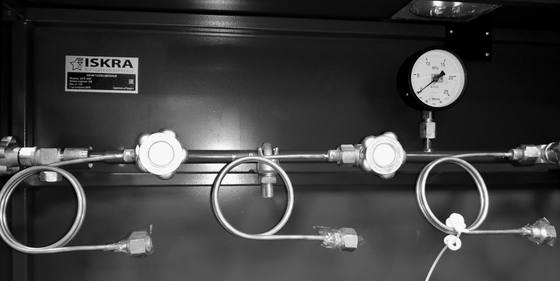

- газовый коллектор КВ-1х4-200;
- манометр МПЗ-Уф;
- редуктор CONSTANT 2000 ВОДОРОД с расходомером 16 л/мин;
- змеевики рамповые СП 21.8 LH;
- комплект прокладок змеевиков;
- паспорт с инструкцией по эксплуатации, комплект документации.
Технические характеристики
| Характеристики | Значения |
|---|---|
| рабочий газ | водород |
| габариты (Д х Ш х В), мм | 1400 х 400 х 2030 |
| масса, кг | 155 |
| наибольшее давление газа, МПа (кгс/см2) | 19.5 (200) |
| наибольшая пропускная способность, л/мин | 16 |
| тип и размер присоединения баллонов | накидная гайка СП 21.8 LH |
| тип и размер выходного штуцера | штуцер Ду6-9мм или резьба G3/4 LH |
| температура окружающей среды, °С | от -25 до +50 |
| относительная влажность, % | < 85% |
Устройство

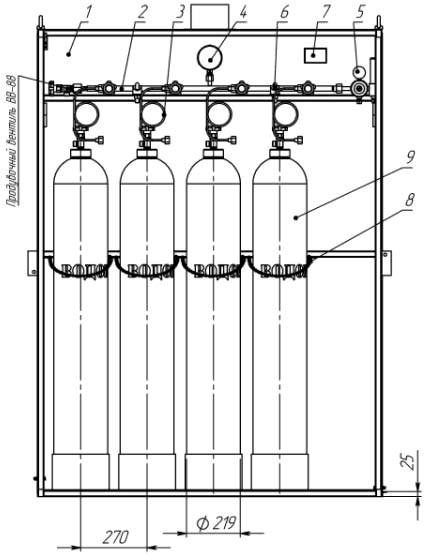

Газ из баллонов (9) поступает в коллектор (2) и через редуктор (5) подаётся потребителю. На ветви коллектора установлены вентили для присоединения баллонов через змеевики с накидными гайками (3), манометр(4) отображает уровень остаточного давления в системе. Рампа размещается в вентилируемом шкафу (1) с хомутами (6) для крепления коллектора и установки баллонов.
| № | Опция | Описание |
|---|---|---|
| 1 | окраска | по умолчанию RAL 7035, краска порошковая, шагреневая кожа; возможна окраска в другой цвет по RAL |
| 2 | непрерывное взвешивание | напольные электронные весы 0…200 кг |
| 3 | адаптивные ложементы | универсальные ложементы для любых размеров баллонов |
| 4 | полка | полка для редукторов, инструментов и документации |
| 5 | пандус | откидной пандус для закатывания баллонов |
| 6 | смотровое окно | смотровое окно для контроля над приборами |
| 7 | внутреннее освещение | взрывобезопасное освещение |
| 8 | фланец для вентиляции | фланец для подключения принудительной вентиляции (150мм) |
| 9 | газовая рампа | газовая рампа требуемой конфигурации |
| 10 | Госповерка | манометры с Госповеркой на дату отгрузки |
| 11 | трубы и коллекторы | трубы требуемого размера и материала (нержавеющая сталь, латунь, медь, PCTFE) |
| 12 | Si-VD пассивация газовой системы | силицирование газовой системы для критичных требований к чистоте |
| 13 | осушка газа | осушка до 1 ppm по H2O |
| 14 | фильтрация газа | фильтрация до 50 ppm по O2 для сварки в аргоне; 0 ppm по меркаптанам |
| 15 | автоматизация | внешняя система управления газовой рампой |
| 16 | дистанционное управление | управление работой газовой системы через смартфон |
| 17 | всепогодное исполнение | всепогодное исполнение с возможностью обеспечения микроклимата в условиях низких или высоких температур окружающей среды |
| 18 | регулируемые опоры | регулируемые опоры для обеспечения строго горизонтальной установки на любой поверхности |
| 19 | взрывозащищенное исполнение, IP | взрывозащита газобаллонного шкафа по требуемым стандартам |
| 20 | сигнализация утечек | сигнализация утечек взрывоопасных газов |
| 21 | тревожно-побудительной система безопасности | система объединяет средства обнаружения утечек, вентиляции, утилизации, тревоги, противопожарной системы и АСУТП |
| 22 | заземление | заземление, защита от токов наводки |
