Аналитическая взрывозащищенная система ISKRA-SGA-H₂O/A предназначена для непрерывного контроля влаги по температуре точки росы в природном газе или в газах содержащих агрессивные сернистые соединения для контроля качества осушки с обратной связью на АСУ ТП техпроцесса. Аналитический метод контроля влажности-Сорбционная гигрометрия. Конкретная конфигурация и опции системы поточного on-line контроля зависит от функционала заложенного в ТЗ заказчика.

Технические характеристики взрывозащищенной аналитической системы поточного контроля влаги ISKRA-SGA-Н2O/A

Контролируемый компонент	H₂O
Диапазон измерений, температура точки росы °С	от -100 до +20
Взрывозащита аналитической системы	1 Ex ib IIC T6 Gb
Степень защиты от воздействия внешней среды	IP66/IP67
Анализатор, метод контроля	Сорбционный гигрометр
Способ отбора пробы	Принудительный by-pass или с экстракцией на свечу
Рабочая среда	Природный газ, газы с агрессивными компонентами
Расход измеряемого газа, дм3/мин	от 0,5 до 5
Рабочее давление измеряемого газа, МПа, не более	30
Температура измеряемого газа, °С	от -40° до +60°
Наличие механических и иных примесей	отсутствует
Визуализация измерений	многострочный жидкокристаллический дисплей с подсветкой
Выходной сигнал аналоговый	Аналоговый, 4…20 мА (пассивный), нагрузка: не более 400 Ом
Выходной сигнал цифровой	RS 485 с MODBUS RTU
Количество диапазонов измерений, температура точки росы °С, шт	2
Напряжение и частота питания	(~220 +22/-33) В, (50±1) ГЦ
Потребляема мощность	не более 0,5 Вт
Температура окружающей среды, °С	от -40° до +70°
Средний срок службы, лет, не менее	5
Средняя наработка на отказ, ч, не менее	10000
Наличие в Реестре средств измерений РФ	Да
Калибровочный комплект	Согласно МВИ
Гарантийный срок, мес.	12
Опции	Контроль температуры в газовом потоке Контроль давления газового потока Контроль иных компонентов газового потока
Производство	Россия

Скачать Опросный лист. Pdf

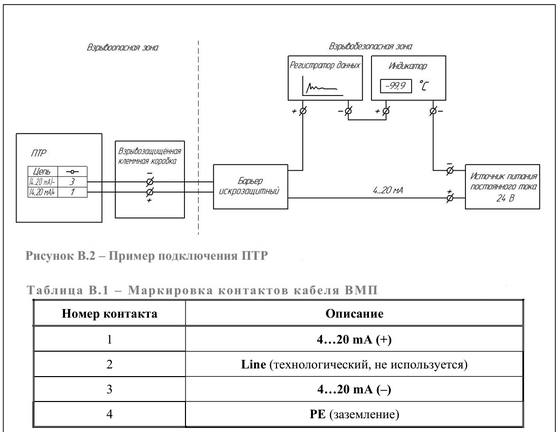

Принципиальная схема взрывозащищенной аналитической системы поточного контроля температуры точки росы ISKRA—SGA—H₂O/A

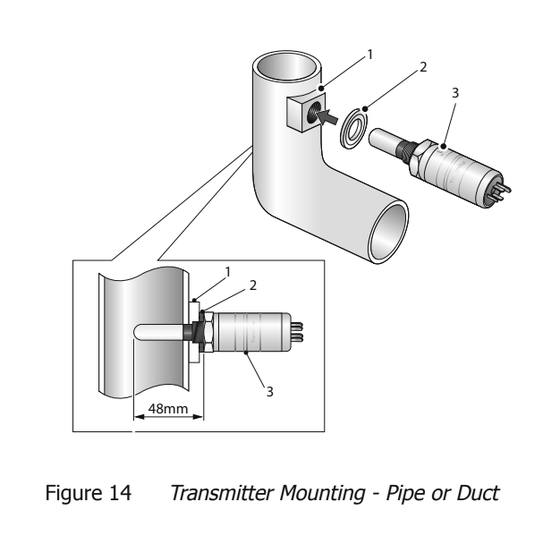

Монтаж датчика в газовую систему

Модификации взрывозащищенной аналитической системы поточного контроля температуры точки росы ISKRA—SGA—H₂O/A

По ТЗ заказчика возможна поставка системы в следующих целевых модификациях АСУ ТП:

Мод. Р- Регулирование технологическим процессом

Мод. А- Противоаварийная защита

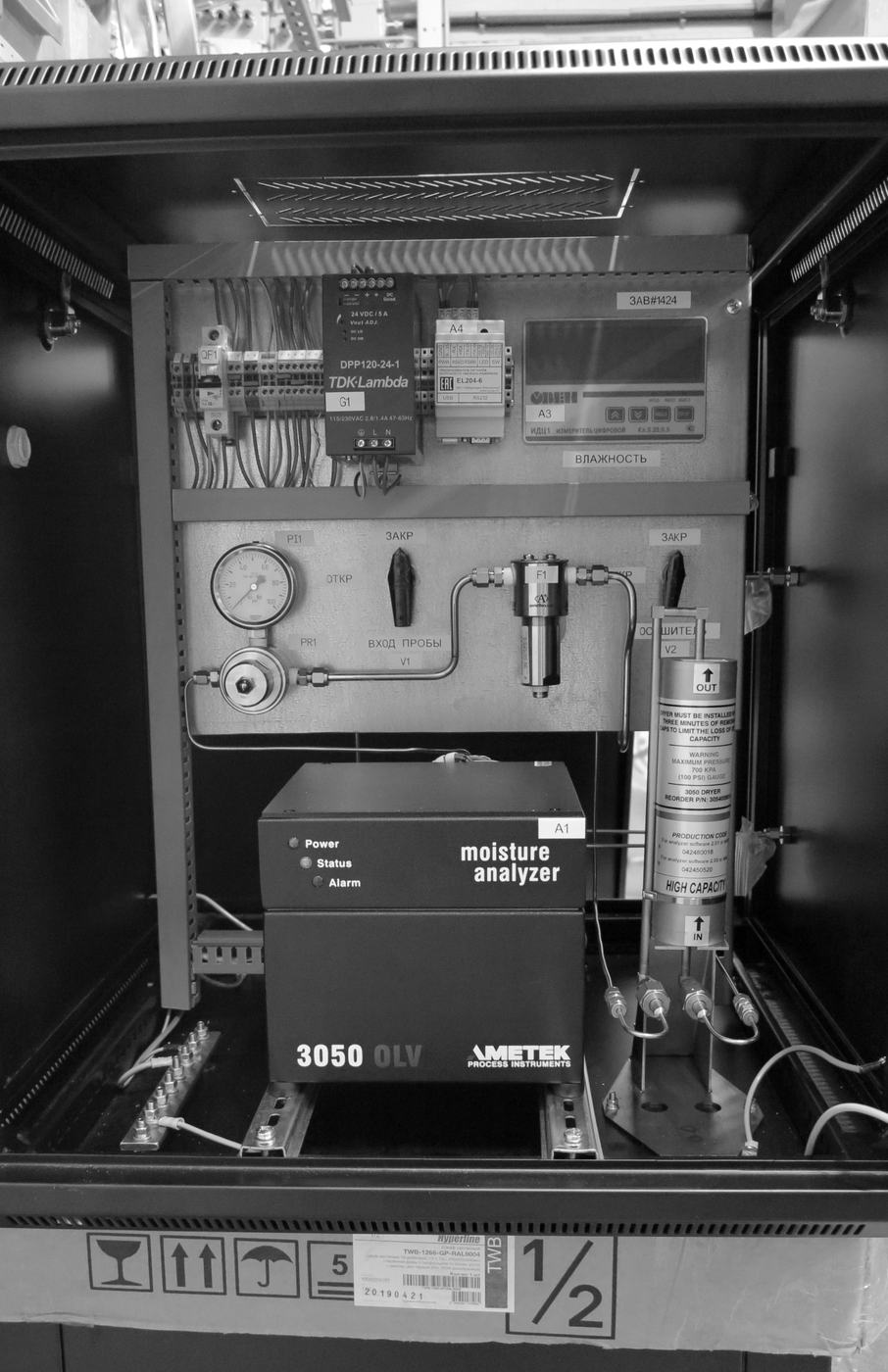

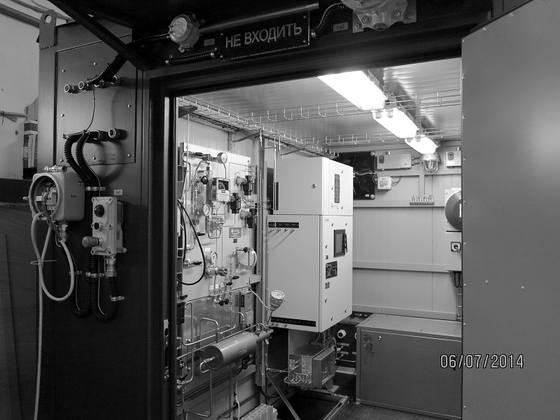

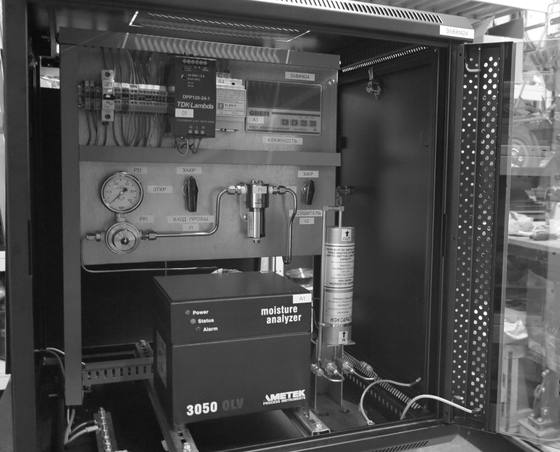

Возможна поставка во всепогодном шкафу или в составе контейнера-шелтера

Комплектация поставки взрывозащищенной аналитической системы поточного контроля температуры точки росы ISKRA—SGA—H₂O/A

Аналитический моноблок 1 шт.
Блок подготовки пробы 1 шт
Шкаф автоматики 1 шт
Софт (АСУ ТП) 1 шт
Газовая обвязка 1 комплект
Сигнальная и электрическая коммутация 1 комплект
Технический паспорт 1 шт.
Протокол аттестации на герметичность по гелию 1 шт.
Альбом пневматических схем 1 шт
Альбом электрических схем 1 шт
Инструкция по эксплуатации 1 шт
Свидетельство о поверке 1 шт
Методика поверки анализатора 1 шт
Копия сертификата соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Комплект сертификатов и эксплуатационной документации на составные части и дополнительное оборудование
ПНР и обучение
