Лазерные анализаторы TDLAS
Принцип технологии основан на лазерной абсорбционной спектроскоскопии TDLAS. Прибор размещается на газоходе для on-line контроля целевых компонентов.
Газоанализатор TDLAS является поточным средством измерения концентрации одного из компонентов газовой смеси, таких как CO, CO2, H2O, H2S, O2, NH3, CH4, HCl, HF, SO2. Используемый метод однолинейной лазерной диодной спектрометрии обеспечивает нечувствительность к наличию других компонентов в смеси, а также к механическим примесям и пыли в потоке. Раздельный монтаж источника и приемника излучения обеспечивает захват всего поперечного сечения газового потока, проходящего через газоход, что обеспечивает низкую погрешность измерений и передачу достоверной информации о содержании компонента в объеме проходящей среды. Максимальная температура измеряемого газа составляет +500 градусов, а максимальный диаметр газохода – 20 метров. Система продувки обеспечивает надежную работу оптических компонентов анализатора, контактирующих со средой, в течение всего срока эксплуатации.
Газоанализаторы TDLAS предназначены для непрерывного измерения содержания компонентов газовых смесей в промышленных выбросах, дымовых газах, технологических газах, биогазах и прочих газовых средах.
Основные сферы применения
- системы управления технологическим процессом;
- системы автоматического контроля выбросов;
- контроль безопасности производства;
- контроль работы газоочистного оборудования
Описание
Газоанализаторы представляют собой автоматические приборы непрерывного действия. Газоанализаторы являются одноканальными, количество определяемых компонентов может быть от 1 до 2.

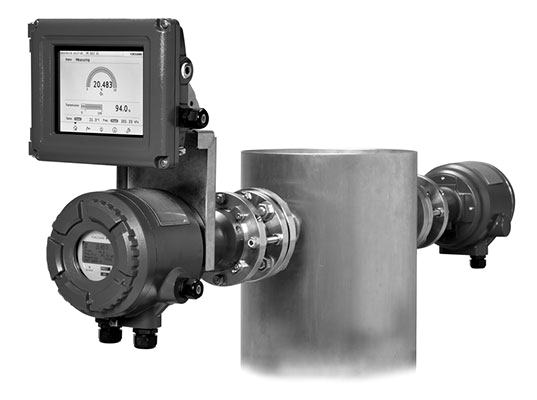

Конструктивно газоанализаторы состоят из блока приемника и блока излучателя, модуля продувки и распределительной коробки, фланцевых соединений, кранов (в соответствии с техническим заказом). Возможно исполнение газоанализаторов для установки на байпас с добавлением проточной ячейки, подключаемой к блоку излучателя и блоку приемника соединенные между собой электрическим кабелем.
Принцип измерения основан на инфракрасной одноволновой спектроскопии с настраиваемым диодным лазером. Газоанализаторы предназначены для измерения концентрации NH3, O2, СО, СО 2, CH4, H2S, HF, HCl.
Газоанализаторы выполняют следующие функции:
- индикация результатов измерений на цифровом дисплее;
- передача данных через: 4-20мА,интерфейсы RS-232 и RS-485, протокол Modbus RTU.
Характеристики
| Параметр | Значение |
|---|---|
| Принцип измерения | Инфракрасная одноволновая спектроскопия с настраиваемым диодным лазером |
| Измеряемые компоненты | O2, СО, СО 2, CH4, H2S, NH3, HF, HCl |
| Диапазоны измерений | от 0-5 % до 0-100 % O2 от 0-1000 млн -1 до 0-100 % СO от 0-5 % до 0-20 % CO2 от 0-200 млн -1 до 0-100 % CH4 от 0-5000 млн -1 до 0-100 % H2S от 0-100 млн -1 до 0-2 % NH3 от 0-10 млн -1 до 0-200 млн -1 HF от 0-50 млн -1 до 0-1000 млн -1 HCL |
| Единицы отображения измерений | млн -1, % |
| Время установления показаний (T 90 ) | не более 4 с. |
| Температура окружающей среды | -20 … +60 °С |
| Взрывозащита | 1 Ex db IIС T6 Gb |
| Степень защиты | IP66 |
| Средний срок службы | 10 лет |
| Питание, В | 24 ± 10 % DC |
Сопутствующая документация — ТР ТС 012. — ТР ТС 020. — РЭ. — Чертежи. — Описание типа. — Сертификат об утверждении типа. — Методика поверки. — Свидетельство о первичной поверке. — ТР ТС 004 не распространяется на взрывозащищённое оборудование.
Поставка включает калибровочный комплект ПГС-ГСО и ЗИП на 2 года эксплуатации. Пуск-наладка и обучение специалистов на площадке Заказчика

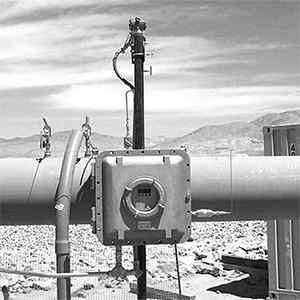

Фото и чертежи
