ISKRA-SGA-N

Аналитическая взрывозащищенная система ISKRA-SGA-N предназначена для непрерывного контроля содержания следующих компонентов:

Диоксид углерода (CO2), Оксид углерода (CO), Метан (CH4), Ацетилен (C₂H2), Диоксид серы (SO2), Аммиак (NH3), Оксид азота (NO), Закись азота (N₂O), Метилмеркаптан (CH3SH), Диоксид азота (NO2), Пропан (C₃H₈), Н-бутан (C₄H10), Этилен (C₂H4), Этан (C₂H6)

в технологических газах с обратной связью на АСУ ТП техпроцесса. Аналитический метод поточного контроля ИК оптико-абсорбционный (NDIR). Метрологическая возможность измерения одним аналитическим блоком не более 3х газовых компонентов. Конкретная конфигурация и опции системы поточного on-line контроля зависит от функционала заложенного в ТЗ заказчика.

Технические характеристики взрывозащищенной аналитической системы поточного контроля аммиака ISKRA-SGA-N

Контролируемый компонент	CO2, CO, CH4, C₂H2, SO2, NH3, NO, N₂, CH3SH, NO2, C₃H₈, C₄H10, C₂H4, C₂H6
Диапазон измерений, ppm	от 0 до 1000(2±4,0%)
Взрывозащита аналитической системы	Ex
Анализатор, метод контроля	Оптико-абсорбционный (NDIR)
Количество одновременно измеряемых компонентов, макс.	3
Время прогрева, макс. мин	120
Способ отбора пробы	Принудительный by-pass или с экстракцией на свечу
Рабочая среда	Газ или газовая смесь
Скорость газового потока, л/час	от 5 до 45±15
Давление газового потока, кПа	от 7,5 до 15
Температура газового потока, °С	от +5° до +80°
Наличие механических и иных примесей, макс.	до 1 мг/м³
Визуализация измерений	многострочный жидкокристаллический дисплей с подсветкой
Вид климатического исполнения газоанализатора	УХЛ4.2 по ГОСТ 15150–69
Выходной сигнал аналоговый	(0…5), (4…20) mА
Выходной сигнал цифровой	RS 485 с MODBUS RTU
Количество порогов сигнализации, шт	2
Напряжение и частота питания	(~220 +22/-33) В, (50±1) ГЦ
Потребляема мощность	не более 100 ВА
Температурный режим °C	от +5° до +45°
Наличие в Реестре средств измерений РФ	Да
Калибровочный комплект	Согласно МВИ
Гарантийный срок, мес.	12
Опции	Контроль температуры в газовом потоке Контроль давления газового потока Контроль иных компонентов газового потока
Производство	Россия

Скачать Опросный лист. Pdf

Принципиальная схема взрывозащищенной аналитической системы поточного контроля аммиака ISKRA—SGA—N

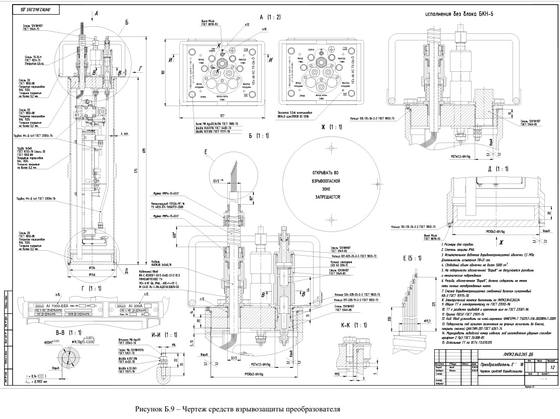

Компоновка первичного преобразователя

Модификации взрывозащищенной аналитической системы поточного контроля аммиака ISKRA—SGA—N

По ТЗ заказчика возможна поставка системы в следующих целевых модификациях АСУ ТП:

Мод. В- Учёт выбросов

Мод. Т- Технологический учёт

Мод. Р- Регулирование технологическим процессом

Мод. А- Противоаварийная защита

Комплектация поставки взрывозащищенной аналитической системы поточного контроля аммиака ISKRA—SGA—N

Аналитический моноблок 1 шт.
Блок подготовки пробы 1 шт
Шкаф автоматики 1 шт
Софт (АСУ ТП) 1 шт
Газовая обвязка 1 комплект
Сигнальная и электрическая коммутация 1 комплект
Технический паспорт 1 шт.
Протокол аттестации на герметичность по гелию 1 шт.
Альбом пневматических схем 1 шт
Альбом электрических схем 1 шт
Инструкция по эксплуатации 1 шт
Методика поверки анализатора 1 шт
ПНР и обучение

Оплата продукции Компании «ISKRA Engineerring»

Оплата производится по договорам и счетам.

Возможен наличный и безналичный расчет для юридических и физических лиц.

Бухгалтерские документы направляются покупателям сканами на электронную почту, а оригиналы с отгружаемой продукцией либо заказными письмами с трек-номерами для отслеживания отчётной документации.

В тендерах без согласования ТЗ участия не принимаем.

Поставка продукции Компании «ISKRA Engineering» осуществляется всеми доступными вариантами и способами надёжной доставки

Стоимость доставки включается в цену продукции или выделяется отдельной строкой счёта по запросу покупателя.

Вариант способа получения продукции	Условия доставки	Кто оплачивает доставку	Дата исполнения Поставщиком обязательства по поставке оборудования и момент перехода права собственности и риска случайной гибели или повреждения оборудования
ТК «Деловые линии»	«1.До терминала в городе нахождения Покупателя 2. До дверей Покупателя»	Доставка осуществляется за счёт Покупателя	Дата сдачи оборудования на терминале в г. Санкт-Петербург
ТК СДЭК	«1.До терминала в городе нахождения Покупателя 2. До дверей Покупателя»	Доставка осуществляется за счёт Покупателя	Дата отметки в квитанции СДЭК о получении оборудования Покупателем по указанному в заявке адресу
Самовывоз	Со склада в г. Санкт-Петербург (Стрельна). О времени и дате получения оборудования необходимо не менее, чем за 24 часа, предупредить по телефону 7 (911) 167 0772 или по электронной почте info@iskra-tec.ru	Покупатель сам и за свой счет организует забор груза своим представителем по доверенности или любой ТК по своему усмотрению (необходимо будет направить доверительное письмо на ТК).	Дата фактической отгрузки оборудования представителю Покупателя или представителю ТК.

Внимание! Для Покупателей из РЕСПУБЛИКИ БЕЛАРУСЬ и РЕСПУБЛИКИ КАЗАХСТАН условие отгрузки оборудования – САМОВЫВОЗ.

Доставка продукции осуществляется транспортными компаниями в соответствии с их тарификацией на оказываемые услуги. Доставка заказа до терминала транспортной компании по г. Санкт-Петербургу осуществляется бесплатно. Отследить доставку заказа каждый покупатель может при помощи полученного при отгрузке трек-номера. Организуем доставку опасных газов спецтранспортом по ДОПОГ. Для хрупкого и ответственного оборудования предусмотрено оснащение груза маркерами падения и опрокидывания.

Гарантия качества поставляемой продукции Компании «ISKRA Engineering»

На все поставляемое оборудование Компании «ISKRA-Engineering» гарантия составляет от 12 месяцев. Возможно продление гарантии на срок до 36 месяцев, стоимость продления за каждые 12 месяцев составляет от 30% до 40% стоимости оборудования. При возникновении гарантийного случая оборудование как правило заменяется на новое или брак устраняется за наш счёт, включая транспортные расходы. Восстановленное оборудование может быть предложено Заказчику со скидкой от 50% до 60% стоимости оборудования с гарантийным сроком эксплуатации 12 месяцев.

Каждый гарантийный случай рассматривается индивидуально и наша Компании «ISKRA-Engineering» отстаивает, в первую очередь, ИНТЕРЕСЫ ЗАКАЗЧИКА.

Гарантийными являются случаи:

Наличие дефекта (заводского брака) при производстве оборудования. Заказчик подтверждает наличие данных дефектов фото- и видео фиксацией при приемке оборудования до подписания акта приема передачи.
Потеря работоспособности в процессе эксплуатации оборудования в течение гарантийного срока за исключением:

— Несоблюдения Заказчиком требований инструкций по эксплуатации.

— Использования оборудования не по назначению.

-Внесения изменений в конструкцию.

-Повреждения в результате техногенных воздействий.

-Самовольной разборки или ремонта узлов и элементов.

В гарантийном ремонте (замене) может быть отказано при отсутствии акта от Заказчика с указанием описания неисправности, времени возникновения неисправности, описания оборудования и технологического процесса, в котором эксплуатировалось оборудования от нашей компании.
