ISKRA-SGA-NH3

Аналитическая взрывозащищенная система ISKRA-SGA-Nh3 предназначена для непрерывного контроля содержания аммиака в технологических газах, например в крекированном газе с выхода крекеров для контроля качества крекинга аммиака с обратной связью на АСУ ТП техпроцесса. Аналитический метод контроля аммиака ИК оптико-абсорбционный (NDIR). Конкретная конфигурация и опции системы поточного on-line контроля зависит от функционала заложенного в ТЗ заказчика.

Технические характеристики взрывозащищенной аналитической системы поточного контроля аммиака ISKRA-SGA-NH3

Контролируемый компонент	NH3
Диапазон измерений, ppm	от 0 до 1000(±4,0)
Взрывозащита аналитической системы	Ex
Анализатор, метод контроля	Оптико-абсорбционный (NDIR)
Способ отбора пробы	Принудительный с экстракцией на свечу
Рабочая среда	N₂(75%) +H₂(25%) +NH3(0,005-0,02%)
Скорость газового потока, л/сек	от 5 до 10
Давление газового потока, кПа	от 7,5 до 15
Температура газового потока, °С	от +20° до +30°
Наличие механических и иных примесей	отсутствует
Визуализация измерений	многострочный жидкокристаллический дисплей с подсветкой
Выходной сигнал аналоговый	(0…5), (4…20) mА
Выходной сигнал цифровой	RS 485 с MODBUS RTU
Количество порогов сигнализации, шт	2
Напряжение и частота питания	(~220 +22/-33) В, (50±1) ГЦ
Потребляема мощность	не более 100 ВА
Температурный режим °C	от +5° до +45°
Наличие в Реестре средств измерений РФ	Да
Калибровочный комплект	Согласно МВИ
Гарантийный срок, мес.	12
Опции	Контроль температуры в газовом потоке Контроль давления газового потока Контроль иных компонентов газового потока
Производство	Россия

Скачать Опросный лист. Pdf

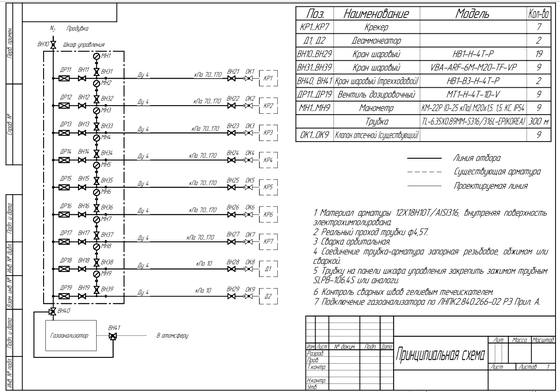

Принципиальная схема взрывозащищенной аналитической системы поточного контроля аммиака ISKRA—SGA—NH3 для семи крекеров

Модификации взрывозащищенной аналитической системы поточного контроля аммиака ISKRA—SGA—NH3

По ТЗ заказчика возможна поставка системы в следующих целевых модификациях АСУ ТП:

Мод. В- Учёт выбросов

Мод. Т- Технологический учёт

Мод. Р- Регулирование технологическим процессом

Мод. А- Противоаварийная защита

Комплектация поставки взрывозащищенной аналитической системы поточного контроля аммиака ISKRA—SGA—NH3

Аналитический моноблок 1 шт.
Блок подготовки пробы 1 шт
Шкаф автоматики 1 шт
Софт (АСУ ТП) 1 шт
Газовая обвязка 1 комплект
Сигнальная и электрическая коммутация 1 комплект
Технический паспорт 1 шт.
Протокол аттестации на герметичность по гелию 1 шт.
Альбом пневматических схем 1 шт
Альбом электрических схем 1 шт
Инструкция по эксплуатации 1 шт
Методика поверки анализатора 1 шт
ПНР и обучение
