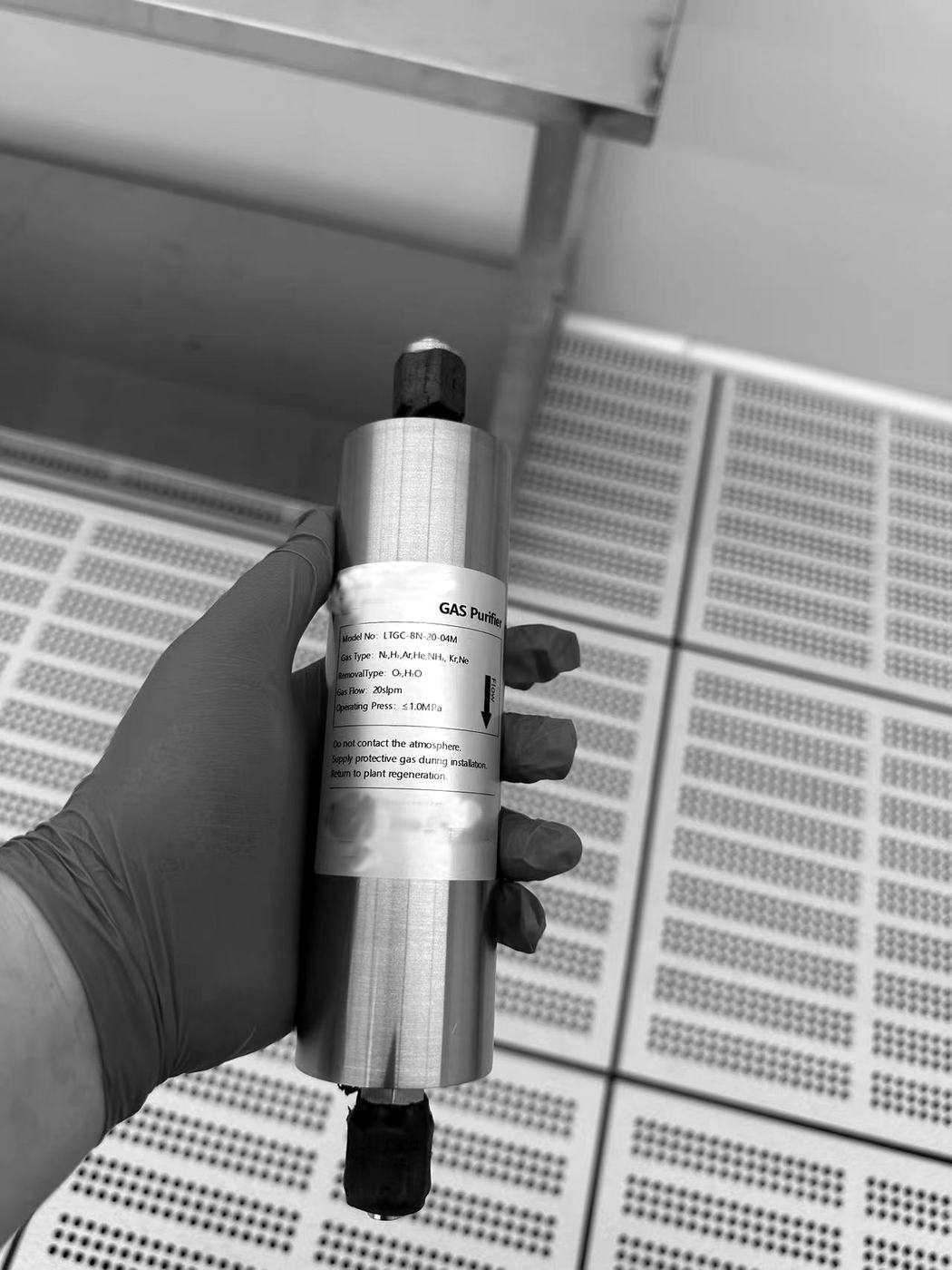

Газовые фильтры

Компания «ISKRA Engineering» поставляет высокопроизводительные фильтры (молекулярные сита) для технологических газов чистотой 5.0, включая агрессивные газы:Nh3(аммиак), AsH3(арсин), PH3(фосфин), HCl(хлористый водород), Сl2(хлор), Ne(неон), Kr(криптон), Xe(ксенон), CH4(метан), N₂(азот), Ar(аргон), He(гелий), O₂(кислород), Air(воздух), H₂(водород), CO2(диоксид углерода), CO(оксид углерода) до чистоты 9.0 как на низких, так и на высоких потоках.

Фильтры тонкой очистки технологических газов предназначены для:

Предварительной и тонкой очистки газов от механических примесей, органики и влаги
Сверхтонкой очистки газов до 9.0(≤0.1 ppb и ≤0.1 ppt) для полупроводниковой промышленности, фотовольтаики, производства оптоволокна, процессов эпитаксии и литографии
Стерилизующей очистки газов

Технические особенности фильтров тонкой очистки технологических газов и преимущества :

Очистка газов 5.0 до 9.0 с фильтрацией до уровня ≤0.1 ppb по целевым примесям
Максимальный перепад давления вход/выход 4 bar
Фильтрующий элемент – Никель, Нержавеющая сталь, Керамика, PCTFE
Корпуса фильтров из электрохимполированной стали AISI 316L с чистотой стенки ≤ 0,2 Ra
Сборка, контроль и упаковка фильтров в чистых помещениях классом чистоты 1000
Герметичность по гелию ≤ 1,0х10 -9 м3 Па/с
Диапазон температуры газа для PTFE до +80°С и для SS 316L до 450°С
Присоединительные размеры по требованию ¼” Swagelok/VCR/По сварку
Габариты и ресурс фильтров тонкой очистки зависят от чистоты исходного газа, газового потока и времени эксплуатации, для уточнений свяжитесь с нашей техподдержкой
Ресурс 100 циклов регенерации, регенерацию производит сервис центр нашей компании
Упаковка – инертные герметичные мешки с гелием марки А

Целевые компоненты на входе:

O2≤3ppm,

H₂O≤3ppm,

CO2≤1ppm,

CO≤1ppm,

H2≤1ppm,

Воздух ≤1ppm

Артикул модели	Фильтрующий элемент	Фильтрующая способность	Рабочее давление	Газовый поток	Цена руб. без НДС по УСН	Срок отгрузки
Ф9-PTFE	PTFE+PFA	0,003 мкм	≤207bar	≤8000 л/мин	от 450000	8-12 недель
Ф9-316L	SS AISI 316L	0,003 мкм	≤172bar	≤5000 л/мин	от 800000	8-12 недель
Ф9-Ni	Nickel	0,003 мкм	≤34 bar	≤1000 л/мин	от 900000	8-12 недель
Ф9-HF	SS AISI 316L	0,003 мкм	≤25 bar	≤6500 м3/час	от 1200000	8-12 недель
Entegris GateKeeper.Pdf	SS AISI 316L	0,0015 мкм	≤35 bar	≤80 л/мин	от 800000	8-12 недель
Entegris 9NP001	SS AISI 316L	0,003 мкм	≤10 bar	10 л/мин	от 450000	8-12 недель
MOTT GASSHIELD BGF-315.Pdf	Penta Nickel	0,0015 мкм	≤45 bar	10 л/мин	от 800000	—
МКФ-Центрогаз	Nickel	0,01 мкм	≤10 bar	≤660 л/мин	от 500000	150 дней

Целевые компоненты на выходе:

все ≤1ppm/ppt

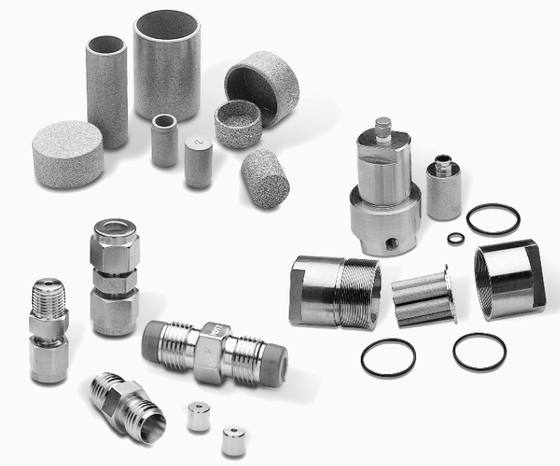

Фильтрующие элементы, используемые в наших фильтрах, формируются из ультрадисперсного никелевого порошка. Никелевый порошок спекается при высокой температуре до состояния керамики и имеют анизотропную структуру. Это позволяет включить в работу все три основных механизма фильтрации: прямой перехват, инерционную импакцию и диффузию (броуновское движение).

Таким образом, в анизотропной пористой среде обеспечивается высокоэффективное улавливание частиц размером до 0.003 мкм и выше. Современными фильтрами задерживаются микроорганизмы всех типов, в результате получается стерильный воздух, очищенный от бактерий, вирусов и бактериофагов.

По ТЗ в качестве фильтров применяются фильтрующие элементы, изготовленные из пористого фторопласта, алюминия, титана, нержавеющей стали и сетки из нержавеющей стали.
