Генератор жидкого азота

Сжижение азота N₂	Сжижение кислорода O₂

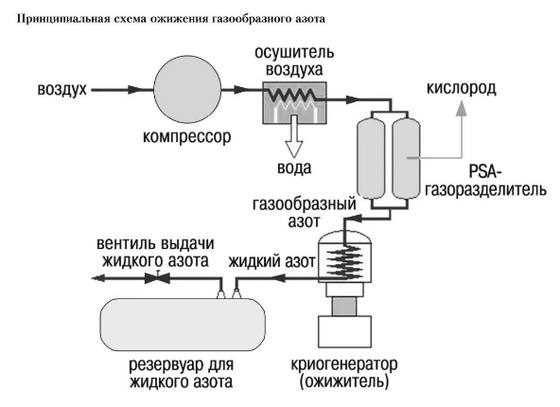

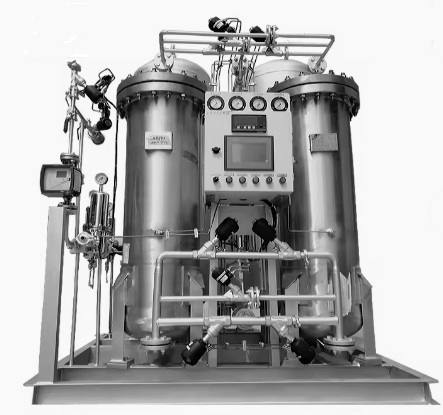

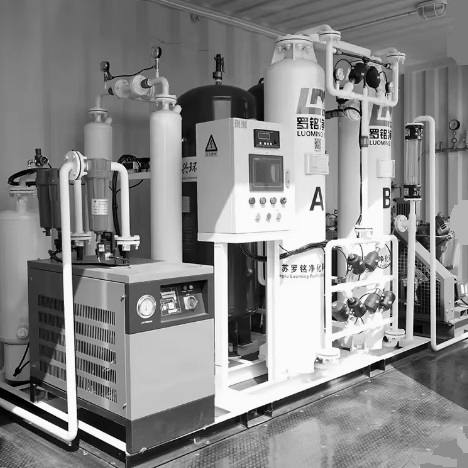

Генератор жидкого азота GLN-500 представляет собой автоматическую азотдобывающую станцию, аналогичную Stirlin-1 Economy, для выработки жидкого азота из воздуха. Это полностью готовая к работе установка, которая не требует штатного обслуживающего персонала и подключения к водной магистрали для охлаждения.

Артикул	Наименование	Цена,руб/шт*	Срок отгрузки
GLN-5H	GLN-500-5H Генератор жидкого азота 500 л, 5л/ч	по запросу	8-12 недель
GLN-10Н	GLN-500-10H Генератор жидкого азота 500л, 10л/ч	по запросу	8-12 недель

*- цена уточняется на момент заказа и зависит от ТЗ

Технические характеристики генератора жидкого азота GLN-500

Модель	GLN-500-5(10)H
Уровень шума, дБ	70
Время вывода на режим полной мощности	10 минут после включения
Максимальная производительность (чистота азота> 98%)	≤ 12,5 л/час
Чистота по азоту	≥99%
Содержание кислорода	менее 1%
Испарение азота	менее 5% в сутки
Объем бака накопления и хранения жидкого азота	500 л
Температура окружающей среды	+50С ~+450С
Влажность в помещении	20% ~ 95%
Электрический подвод (допустимые колебания), по выбору:	220 В ~ 480 В, (±5%) 50 Гц ~ 60 Гц (±2% Гц)
Потребляемая мощность (включая чиллер), кВт	<13 до 30
Вес холодильного агрегата, кг	40
Срок службы, рабочих часов	с 12000 до 24000
Автоматизация по CFR21, часть 11	1. Цветная панель управления (на русском языке) содержит полную информацию о процессе в режиме онлайн; 2. Кнопка аварийной остановки; 3. Уровни доступа для аккаунтов (оператора, мастера, механика и технолога в соответствии с их зоной ответственности); 4. Формирование и печать отчета; 5. Наличие UPS в комплекте; 6. Автоматическое управление с помощью PLC и сенсорной панели оператора (Siemens). Полная автоматизация рабочего процесса (установка работает в автоматическом режиме); 7. Система управления на базе микропроцессорного контроллера (с возможностью удаленного управления) 8.Регистрация данных в памяти панели управления, для контроля и архивирования рабочих параметров (время работы, давление, содержание кислорода в азоте).
Степень защиты по IP	Все части машины и электрический шкаф защищены от пыли и влаги в соответствии со степенью защиты- IP54, панель управления защищена от пыли и влаги в соответствии со степенью защиты IP- 65
КИП установки сжижения азота	Внесен в реестр СИ РФ, с заводской поверкой
Занимаемая площадь, кв.м.	3,5
Высота, м	2,20
Минимальный размер помещения, м	2,90×3,10×3,00
Транспортный размер, м	2,07×1,52×2,24
Вес нетто, кг	1390
Вес брутто, кг	1800

Модификации генератора жидкого азота GLN-500

По требованию возможна любая производительность и нужные ёмкости для жидкого азота

Комплектация поставки вентиля генератора жидкого азота GLN-500

Генератор жидкого азота GLN-500 1 шт.
Криоёмкость 500л 1 шт.
ЗИП-1 комплект
Технический паспорт 1 шт.
Альбом электрических схем 1 шт.
Инструкция по эксплуатации 1 шт
Упаковка 1 шт

СМР, ПНР и Сервисные работы техподдержки

Монтажные работы СМР
ПНР с оформлением протоколов, предварительно согласованных Заказчиком на площадке Заказчика.
Обучение по эксплуатации и техническому обслуживанию в полном объёме для самостоятельной работы установки сжижения азота(безопасная эксплуатация оборудования; ежедневная и межпроцессная очистка, подготовка, переналадка оборудования; ремонт, наладка и межремонтное обслуживание оборудования, настройка датчиков).

Обучение проводится квалифицированными инструкторами и техническими специалистами, экспертами в области сжижения азота и кислорода с заполнением протокола обучения.

Оплата продукции Компании «ISKRA Engineerring»

Оплата производится по договорам и счетам.

Возможен наличный и безналичный расчет для юридических и физических лиц.

Бухгалтерские документы направляются покупателям сканами на электронную почту, а оригиналы с отгружаемой продукцией либо заказными письмами с трек-номерами для отслеживания отчётной документации.

В тендерах без согласования ТЗ участия не принимаем.

Поставка продукции Компании «ISKRA Engineering» осуществляется всеми доступными вариантами и способами надёжной доставки

Стоимость доставки включается в цену продукции или выделяется отдельной строкой счёта по запросу покупателя.

Вариант способа получения продукции	Условия доставки	Кто оплачивает доставку	Дата исполнения Поставщиком обязательства по поставке оборудования и момент перехода права собственности и риска случайной гибели или повреждения оборудования
ТК «Деловые линии»	«1.До терминала в городе нахождения Покупателя 2. До дверей Покупателя»	Доставка осуществляется за счёт Покупателя	Дата сдачи оборудования на терминале в г. Санкт-Петербург
ТК СДЭК	«1.До терминала в городе нахождения Покупателя 2. До дверей Покупателя»	Доставка осуществляется за счёт Покупателя	Дата отметки в квитанции СДЭК о получении оборудования Покупателем по указанному в заявке адресу
Самовывоз	Со склада в г. Санкт-Петербург (Стрельна). О времени и дате получения оборудования необходимо не менее, чем за 24 часа, предупредить по телефону 7 (911) 167 0772 или по электронной почте info@iskra-tec.ru	Покупатель сам и за свой счет организует забор груза своим представителем по доверенности или любой ТК по своему усмотрению (необходимо будет направить доверительное письмо на ТК).	Дата фактической отгрузки оборудования представителю Покупателя или представителю ТК.

Внимание! Для Покупателей из РЕСПУБЛИКИ БЕЛАРУСЬ и РЕСПУБЛИКИ КАЗАХСТАН условие отгрузки оборудования – САМОВЫВОЗ.

Доставка продукции осуществляется транспортными компаниями в соответствии с их тарификацией на оказываемые услуги. Доставка заказа до терминала транспортной компании по г. Санкт-Петербургу осуществляется бесплатно. Отследить доставку заказа каждый покупатель может при помощи полученного при отгрузке трек-номера. Организуем доставку опасных газов спецтранспортом по ДОПОГ. Для хрупкого и ответственного оборудования предусмотрено оснащение груза маркерами падения и опрокидывания.

Гарантия качества поставляемой продукции Компании «ISKRA Engineering»

На все поставляемое оборудование Компании «ISKRA-Engineering» гарантия составляет от 12 месяцев. Возможно продление гарантии на срок до 36 месяцев, стоимость продления за каждые 12 месяцев составляет от 30% до 40% стоимости оборудования. При возникновении гарантийного случая оборудование как правило заменяется на новое или брак устраняется за наш счёт, включая транспортные расходы. Восстановленное оборудование может быть предложено Заказчику со скидкой от 50% до 60% стоимости оборудования с гарантийным сроком эксплуатации 12 месяцев.

Каждый гарантийный случай рассматривается индивидуально и наша Компании «ISKRA-Engineering» отстаивает, в первую очередь, ИНТЕРЕСЫ ЗАКАЗЧИКА.

Гарантийными являются случаи:

Наличие дефекта (заводского брака) при производстве оборудования. Заказчик подтверждает наличие данных дефектов фото- и видео фиксацией при приемке оборудования до подписания акта приема передачи.
Потеря работоспособности в процессе эксплуатации оборудования в течение гарантийного срока за исключением:

— Несоблюдения Заказчиком требований инструкций по эксплуатации.

— Использования оборудования не по назначению.

-Внесения изменений в конструкцию.

-Повреждения в результате техногенных воздействий.

-Самовольной разборки или ремонта узлов и элементов.

В гарантийном ремонте (замене) может быть отказано при отсутствии акта от Заказчика с указанием описания неисправности, времени возникновения неисправности, описания оборудования и технологического процесса, в котором эксплуатировалось оборудования от нашей компании.
