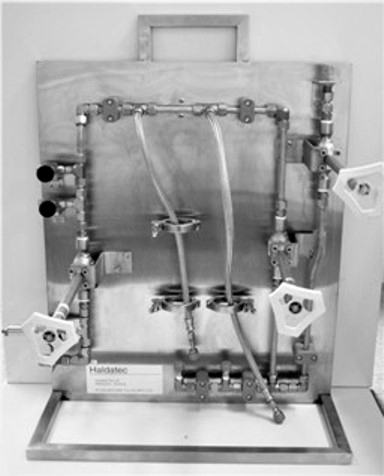

Переносная пробоотборная система ППС-20
Переносная портативная пробоотборная система ППС-20 с ручным управлением предназначена для безопасного отбора презентативной пробы СУГ (Пропан, бутан, СПБТ) с быстроразъёмными соединениями по ГОСТ ИСО 4257-2013/ ГОСТ 14921-2018/ ГОСТ Р 55609-2013, требованиям к РВД и Правилам промбезопасности.
Пробоотборная система собирается в виде газовой панели из нержавеющей стали на алюминиевой раме.
Технические характеристики пробоотборной системы ППС-20
| Параметр | Значение |
|---|---|
| Рабочая среда | Углеводороды: СУГ, пропан, нефть, конденсат и пр. |
| Фаза рабочей среды/Метод отбора | — Газ/Проточные баллоны под давлением; — Жидкость/Атмосферные сосуды; — Нестабильный конденсат/ Поршневые пробоотборники |
| Тип пробоотборника (пробоприемника) | — Пробоотборники из нержавеющей стали БМК; — Пробоотборники из алюминия БДП; — Поршневые пробоотборники БП-ПД |
| Исполнение переносного пробоотборника | — На раме; — В кейсе |
| Объём пробоотборника, м3 | 0,3….20 |
| Тип присоединения пробоотборника | Быстроразьёмное соединение |
| Тип присоединения к процессу | -штуцер -фланец -фитинг |
| Материал обвязки | Нержавеющая сталь AISI 316L |
| Давление рабочей среды, МПа | 0…20 |
| Температура среды, °С | -180….+100 |
| Пассивация (опционно) | Кремнием Si-VD; химпассивация ХимОксЭ |
| Продувка (опционно) | По ТЗ |
| Ротаметр (опционно) | По ТЗ |
| Конструктивное исполнение | Портативное на раме |
| Метод испытания | ТУ производителя |
Спецификация поставки ППС-20
| Наименование | Количество(шт) |
|---|---|
| Входной запорный шаровой клапан из нержавеющей стали 316SS, ¼ ” | 1 |
| Шаровой кран 3-ходовой 316SS, ¼ ” | 2 |
| Шаровой кран 3-ходовой для заправки либо металлокомпозитного пробоотборника либо поршневого типа 316SS, ¼ ” | 1 |
| Манометр 63 мм, 316SS (шкала по ТЗ). | 1 |
| Гнездо быстрого подключения QC4 | 1 |
| Гибкий шланг PTFE c оплеткой из нержавеющей стали 316SS, с быстроразъемным соединением с наружной резьбой QC4 | 2 |
| Тип пробоотборника (по ТЗ) | БДП, БМК, БП-ПД |
| Ёмкость пробоотборника, дм3 | 0,3….20 |
| Количество пробоотборников в системе (по ТЗ) | 1, 2, 3 |
| Количество зажимов для фиксации пробоотборников с пробой (по ТЗ) | 1, 2, 3 |
| Предохранительный клапан из нержавеющей стали 316SS, подсоединенный к вентиляционной линии(уставка сброса по ТЗ) | 1 |
| Бесшовная труба электрохимполированная ¼ ” AISI 316L | 1 |
| Обжимные фитинги Swagelock (комплект) | 1 |
| Трубные соединения входные/выходные ¼ ” (комплект) | 1 |
| Газовая панель, нержавеющая сталь | 1 |
| Опорная рама для переноски, алюминий | 1 |
| Сертификат герметичности по гелию и качества (ТУ изготовителя) | 1 |

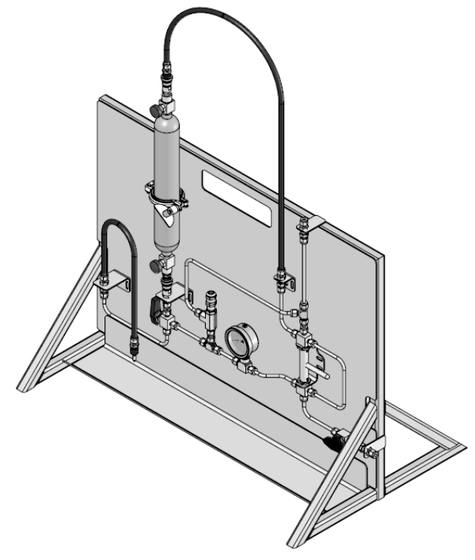

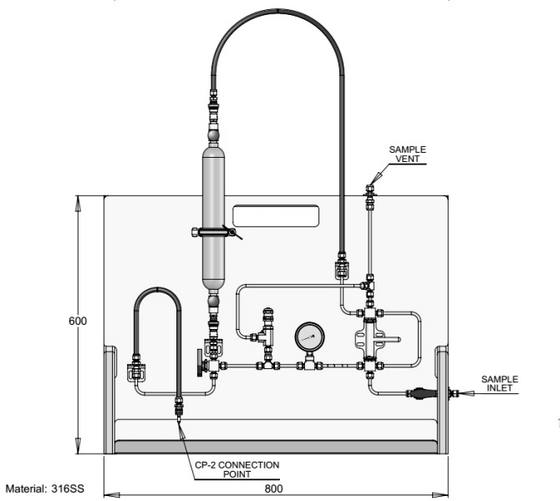

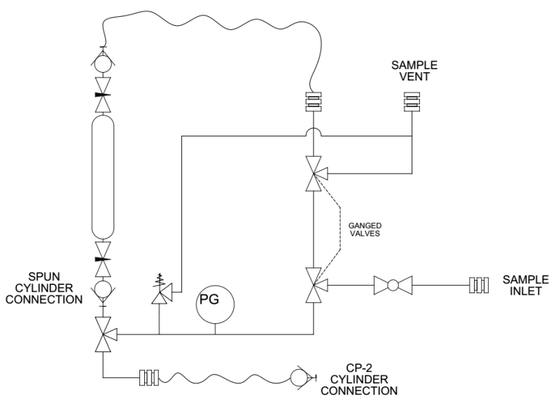

Фото и чертежи
