Стенды отбора проб СГС-100

Компания «ISKRA Engineering» поставляет стенды для отбора репрезентативных газовых и жидких проб по ТЗ заказчика

СГС-100 это эффективная экологически чистая пробоотборная система, аналог Swagelok, которая используется для отбора проб всех видов токсичных, коррозионных, взрывоопасных и легковоспламеняющихся образцов под низким, высоким или средним давлением из нефтехимической технологической трубы в газовой или жидкой фазе.

Мы также можем спроектировать и изготовить герметичное пробоотборное устройство, отвечающее особым техническим требованиям и требованиям безопасности.

Техническое описание пробоотборной системы

Игольчатые клапаны

Быстроразъемные соединения NPT

Примечание: Возможно изменение технических характеристик и свойств пробоотборной системы по ТЗ заказчика.

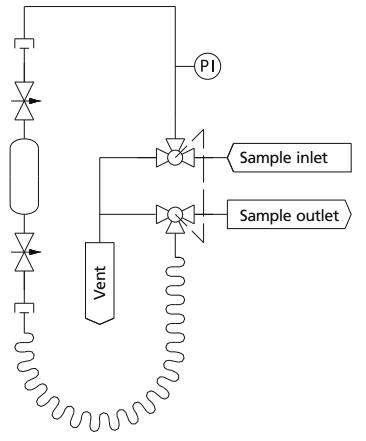

Этапы работы и принцип действия СГС-100

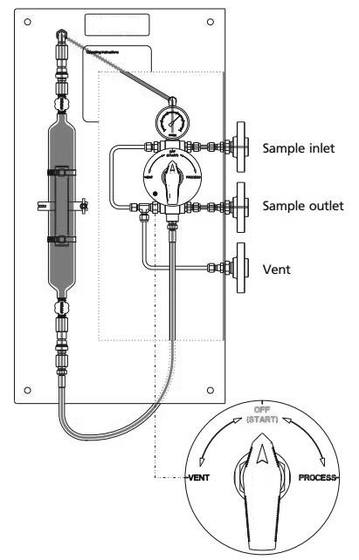

1- Подготовка Установите пробоотборник а ложемент на хомут и подсоедините шланг к нижней части цилиндра. Откройте игольчатые клапаны на обоих концах цилиндра.

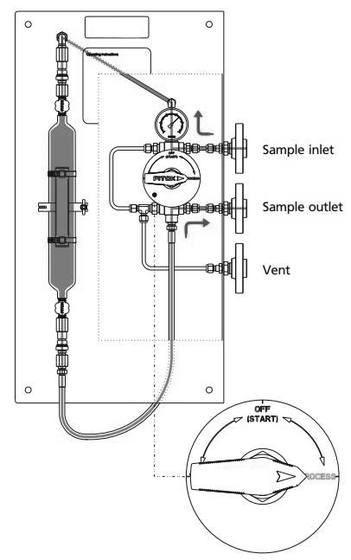

2- Отбор проб Поверните ручку в положение «ПРОЦЕСС», позволяя образцу непрерывно поступать в пробоотборник до его полного заполнения. Держите в течение установленного периода времени, чтобы обеспечить репрезентативность выборки.

3- Выкл. Поверните ручку в положение «ВЫКЛ». Закройте игольчатые клапаны на обоих концах пробоотборника.

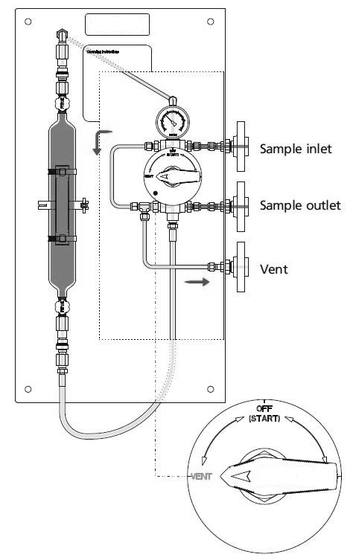

4- Сброс давления/вентиляция Поверните рукоятку в положение «ВЕНТИЛЯЦИЯ», соединив линию отбора проб с вентиляционной линией, чтобы сбросить давление газа или слить остаточный образец жидкой фазы.

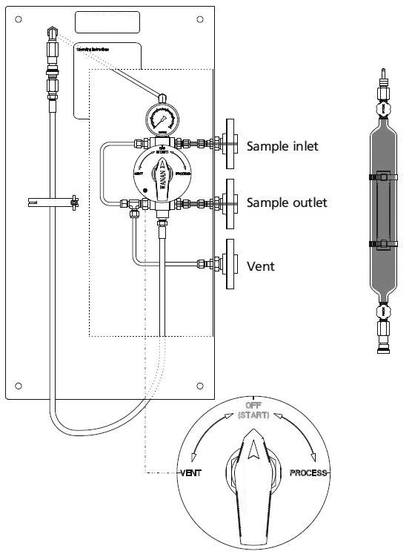

5- ВЫКЛ. Поверните ручку в положение «ВЫКЛ» и отсоедините шланг. Снимите пробоотборник и подсоедините шланг к верхнему быстроразъемному соединению, чтобы завершить процесс отбора проб.

Для обеспечения репрезентативного отбора пробы газа или жидкости весь рабочий тракт подвергается пассивации Si-VD .

Возможно производство многоканального стенда для одновременного пробоотбора нескольких образцов.

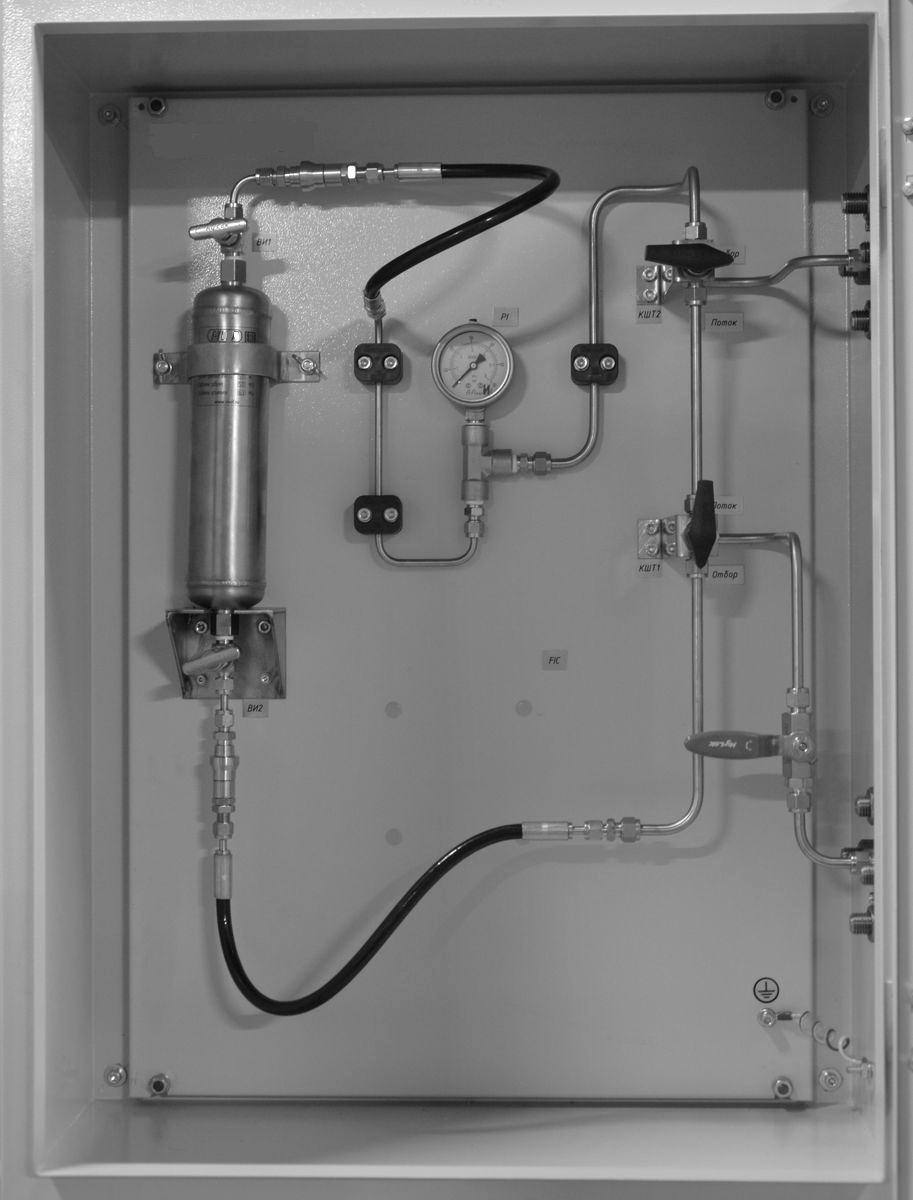

Фото и чертежи
