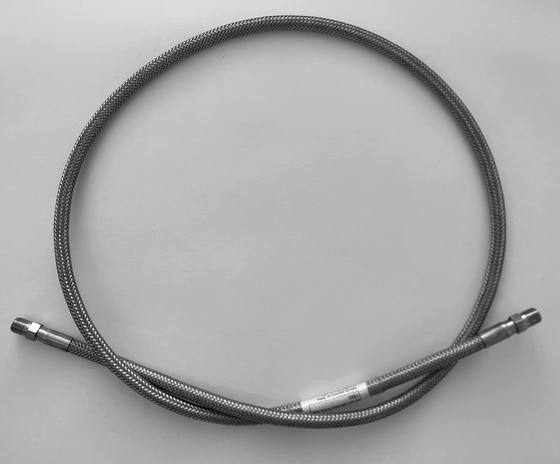

Заправочный рукав

Заправочный металлорукав ISKRA-Р150, предназначен для подачи газа от источника пробы к пробоотборнику, из нержавеющей стали AISI 316L, длина 1500 мм, в том числе для природного газа при Pp≤ 30 Мпа (300 кгс/см² )

Технические характеристики заправочного шланга ISKRA-Р150 с БРС

Тип гибкого рукава	Сильфонная подводка с двойной оплёткой
Тип запорного устройства	сталь-по-стали
Рабочая среда	природный газ, агрессивные газы: ОСЧ газы;H₂S; SO2; NO2; NO; NH3; Cl₂ и проч.
Материал, сталь	AISI316L
Рабочее давление, МПа (кгс/см² )	30(300)
Диаметр условного прохода Ду, мм	6,0
Масса, кг	2,5
Присоединительные размеры законцовок: — несъёмный штуцер с наружной резьбой	1/4″ MNPT
— несъёмный штуцер с наружной резьбой	1/4″ MNPT
Быстроразъемное соединение с внутренней резьбой из нержавеющей стали	NPT 1/4»
Штуцер быстроразъемного соединения с наружной резьбой из нержавеющей стали	NPT 1/4»
Температурный режим °C, УХЛ	от -40 до +45 У-1
Показатель надёжности: безотказная наработка/установленный ресурс, циклы	1000/3000
Срок службы, лет	5
Опции	Р150Si — SiVD пассивация Отсечной клапан
Производство	Россия

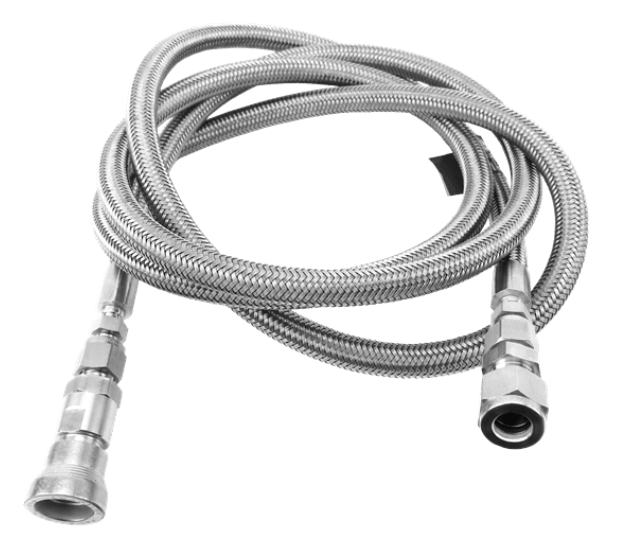

Общий вид гибкого рукава ISKRA-Р150 с вентилем и БРС в сборе

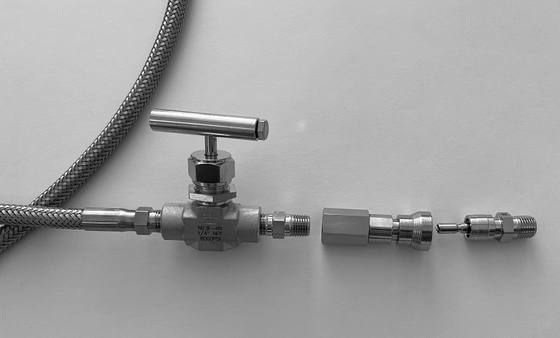

Этапы сборки заправочного рукава с БРС

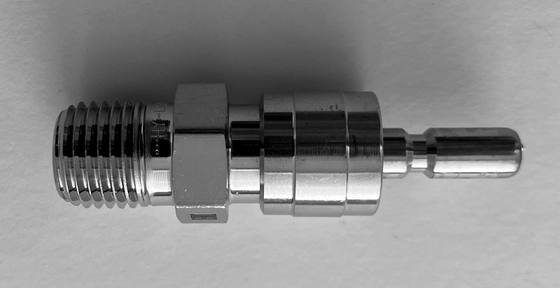

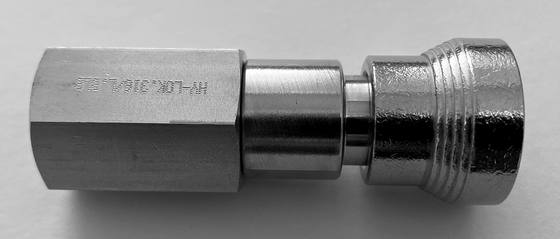

БРС в сборе со штуцером БРС

Чертёж пробоотборника с БРС

Модификации заправочного шланга ISKRA-Р150

По требованию заказчика возможна комплектация различными размерами переходников и адаптеров под любые нужные резьбы:

NPT ¼“male M14x1,5 mm female W₂₁,8×1/14“ RH female W₂₁,8×1/14“ LH female VCR1/4“ male VCR ¼“ female

Для удобства работы с пробоотборником возможна комплектация металлорукава отсечным клапаном.

Для метрологически точного пробоотбора возможно сульфинертное SiVD покрытие

Комплектация поставки заправочного металлорукава ISKRA-P150 c БРС

1	Гибкий металлорукав 1500 мм MNPT 1/4″	1 шт
2	БРС NPT 1/4″	2 шт
3	Штуцер БРС NPT 1/4″	2 шт

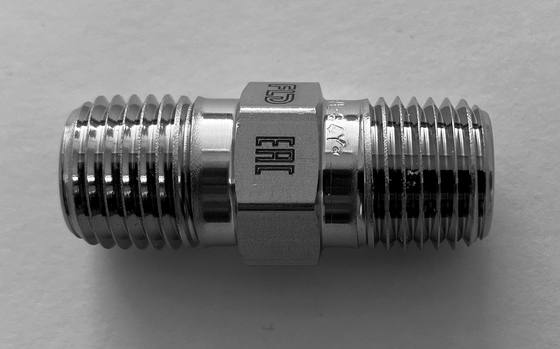

4	Фитинг-переходник MNPT 1/4»	1 шт
4	Технический паспорт	1 шт	Прилагается с поставкой
5	Упаковка	1 шт	Полиэтиленовая упаковка Коробка

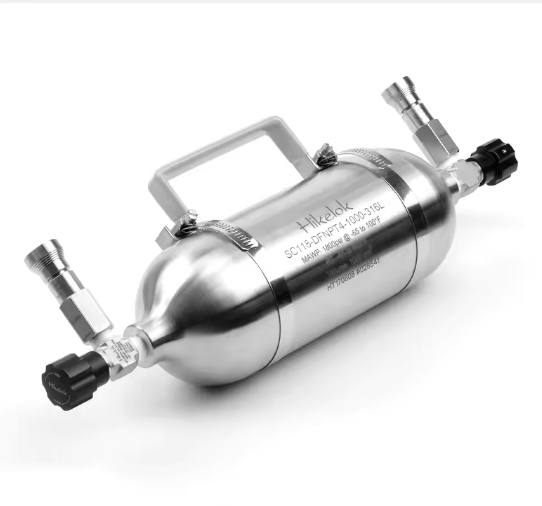

6	Пробоотборник БМК, БДП, БП-ПД — по требованию	\| По требованию
7	Ударопрочный кейс- по требованию	\| По требованию

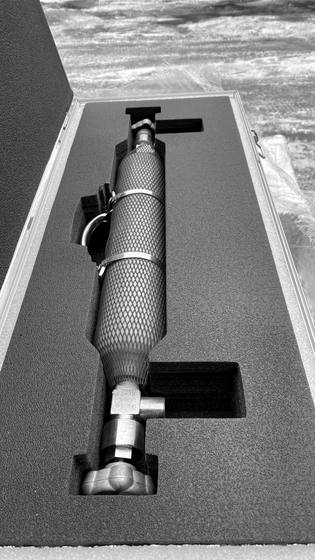

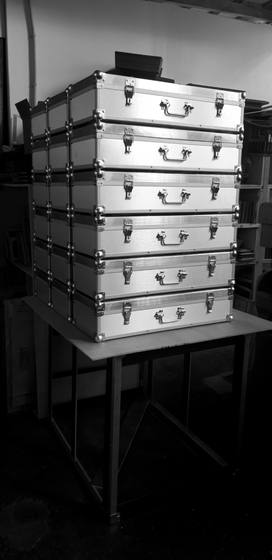

Возможна комплектация в составе пробоотборного комплекта в ударопрочном кейсе
