Линия с электрическим обогревом

Предызолированная линия с электрическим обогревом: в общей защитной оболочке собраны рабочие трубки, греющий кабель и теплоизоляция. Линия поддерживает температуру пробы или технологической среды на всём пути от точки отбора до анализатора или потребителя, поэтому среда не замерзает, не густеет и не выделяет конденсат внутри трубки.

Где применяется

• подача пробы к газоанализаторам и хроматографам, когда влага и тяжёлые углеводороды могут выпасть на холодном участке;
• импульсные линии датчиков давления и расхода на открытых площадках;
• транспорт газов и жидкостей, которые кристаллизуются или теряют текучесть при охлаждении;
• установка на улице, в том числе во взрывоопасных зонах.

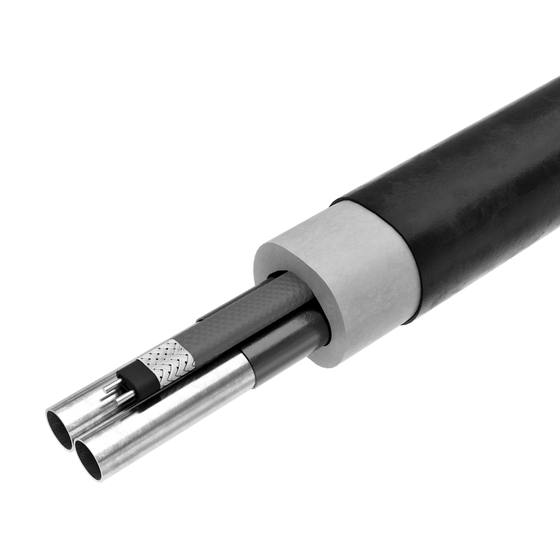

Из чего состоит

• Рабочие трубки — одна или две, материал подбирается под среду.
• Греющий кабель — резистивный постоянной мощности или саморегулирующийся; выбор зависит от нужной температуры и теплопотерь трассы.
• Теплоизоляция и оболочка — сохраняют тепло и защищают линию от влаги, солнца и механических повреждений.

Параметры для заказа

Температуру, мощность и длины участков производитель рассчитывает по опросному листу и указывает в паспорте линии.

Комплектация

• наборы для заделки и герметизации концов линии;
• наборы для соединения участков;
• ремонтный набор для защитной оболочки;
• датчик температуры и терморегулятор — если они нужны по проекту.

Исполнение для взрывоопасных зон

Для взрывоопасных зон поставляем линии во взрывозащищённом исполнении с документами производителя о соответствии ТР ТС 012/2011. Маркировку взрывозащиты и комплект документов на конкретную поставку уточняем при заказе.

Что делаем мы

• подбираем тип обогрева и исполнение под среду, трассу и климат;
• помогаем заполнить опросный лист для производителя;
• включаем линию в проект системы пробоотбора, газоанализа или газоснабжения;
• поставляем вместе с остальными комплектующими системы.
