Игольчатые вентили Hy-Lok

Игольчатые вентили Hy-Lok — запорно-регулирующая арматура для приборных и технологических линий: газоанализаторов, пробоотборных систем, газовых панелей, импульсных линий датчиков. Коническая игла плавно открывает проходное сечение, поэтому такой вентиль позволяет не только перекрыть поток, но и точно выставить небольшой расход.

Где применяются

• отсечка и регулирование на линиях подачи газов и пробы;
• продувка, сброс и дренаж в панелях и шкафах пробоподготовки;
• обвязка манометров, датчиков давления и расходомеров;
• стенды и лабораторные установки.

Исполнения

• Корпус — прямоходный или угловой, для монтажа на трубе или на панели;
• Игла — запорная или регулирующая с тонким конусом для точной настройки расхода;
• Уплотнение штока — фторопласт для обычных температур или графит для высоких;
• Присоединения — трубные обжимные фитинги под дюймовые и метрические трубки, резьбы NPT и другие, в том числе разные на входе и выходе;
• Материал — нержавеющая сталь 316 для большинства сред, другие сплавы — для агрессивных.

Как подобрать

• среда, её давление и температура;
• нужно только перекрытие или ещё и регулирование расхода — от этого зависит форма иглы;
• требуемая пропускная способность Cv — её удобно проверить калькулятором расхода через клапан;
• тип и размер присоединений к вашей трубке;
• совместимость материалов корпуса и уплотнений со средой — см. таблицу совместимости.

Точные давления, температуры и Cv зависят от серии и присоединений — подбираем по каталогу производителя под вашу задачу. Для обслуживания вентилей — ЗИП.

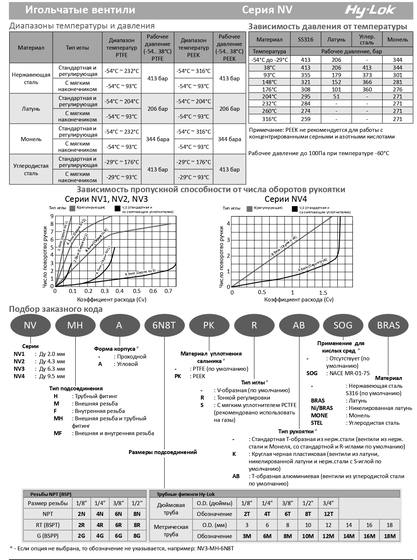

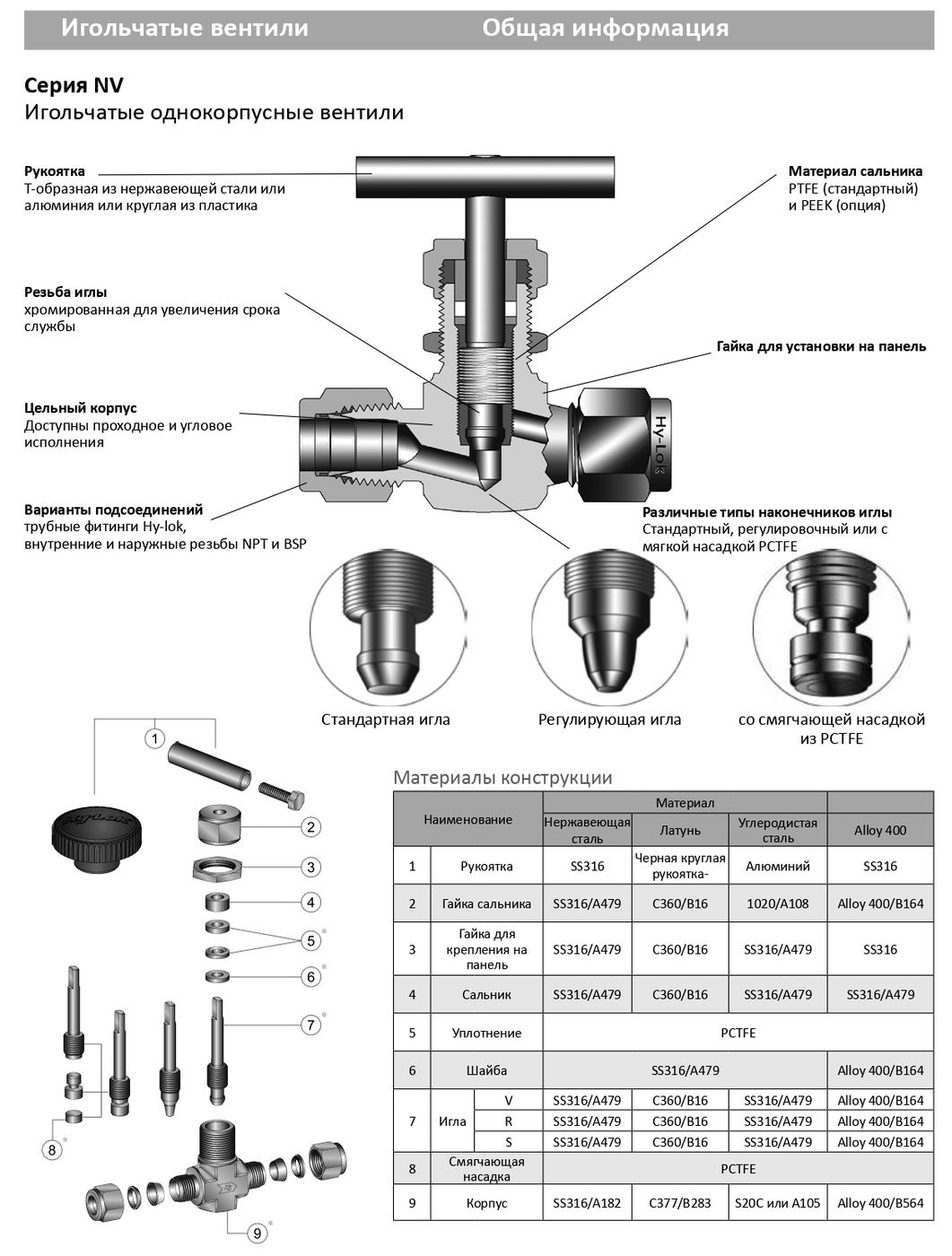

Фото и чертежи
