Пневмосопротивление

Пневмосопротивление регулируемое (вентиль тонкой регулировки) — игольчатый вентиль тонкой регулировки расхода газа (или жидкости) при отборе проб для хроматографических анализов

Основным элементом конструкции является вентиль тонкой регулировки 7, с помощью которого осуществляется регулировка расхода газовой смеси. На входной штуцер вентиля через трубку 6 и муфты из нерж. стали 4 установлен узел подключения пневмосопротивления к баллону, который содержит гайку 1 и штуцер 3 с уплотнительной прокладкой 2.

Технические характеристики

Пневмосопротивление предназначено для работы в следующих условиях:

Параметры газовой среды, поступающей на вход вентиля:

Установка

Работа с пневмосопротивлением осуществляется в следующей последовательности:

• установить пневмосопротивление на вентиль баллона с газовой смесью, затянуть гайку 1 ключом;
• затянуть с усилием «от руки» ручку 12(рис.2) вентиля;
• открыть вентиль на баллоне с газовой смесью;
• проверить герметичность соединения;
• вращением ручки 12 установить требуемый расход газовой смеси

Техническое обслуживание

В процессе эксплуатации пневмосопротивление может потерять герметичность. Для восстановления герметичности необходимо подтянуть соответствующие резьбовые соединения. При необходимости заменяют элементы уплотнений.

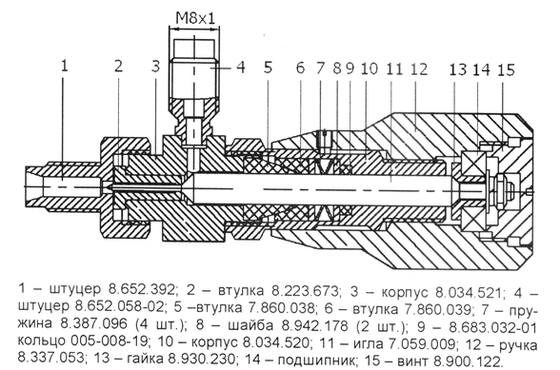

При замене втулки 2(рисунок 2) необходимо сформировать внутреннюю геометрию втулки:

• закрепить в тисках вентиль за корпус 3
• с усилием «от руки» закрыть вентиль, вращением ручки 12 по часовой стрелке

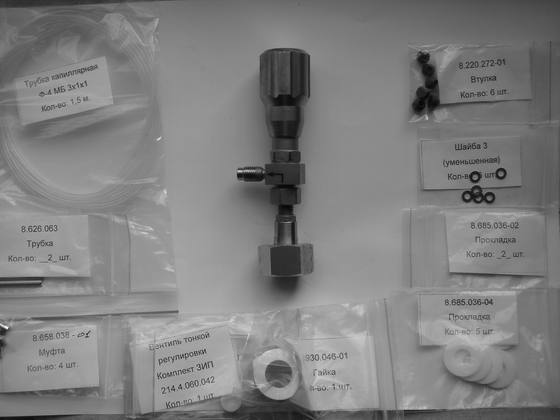

Комплектация пневмосопротивления

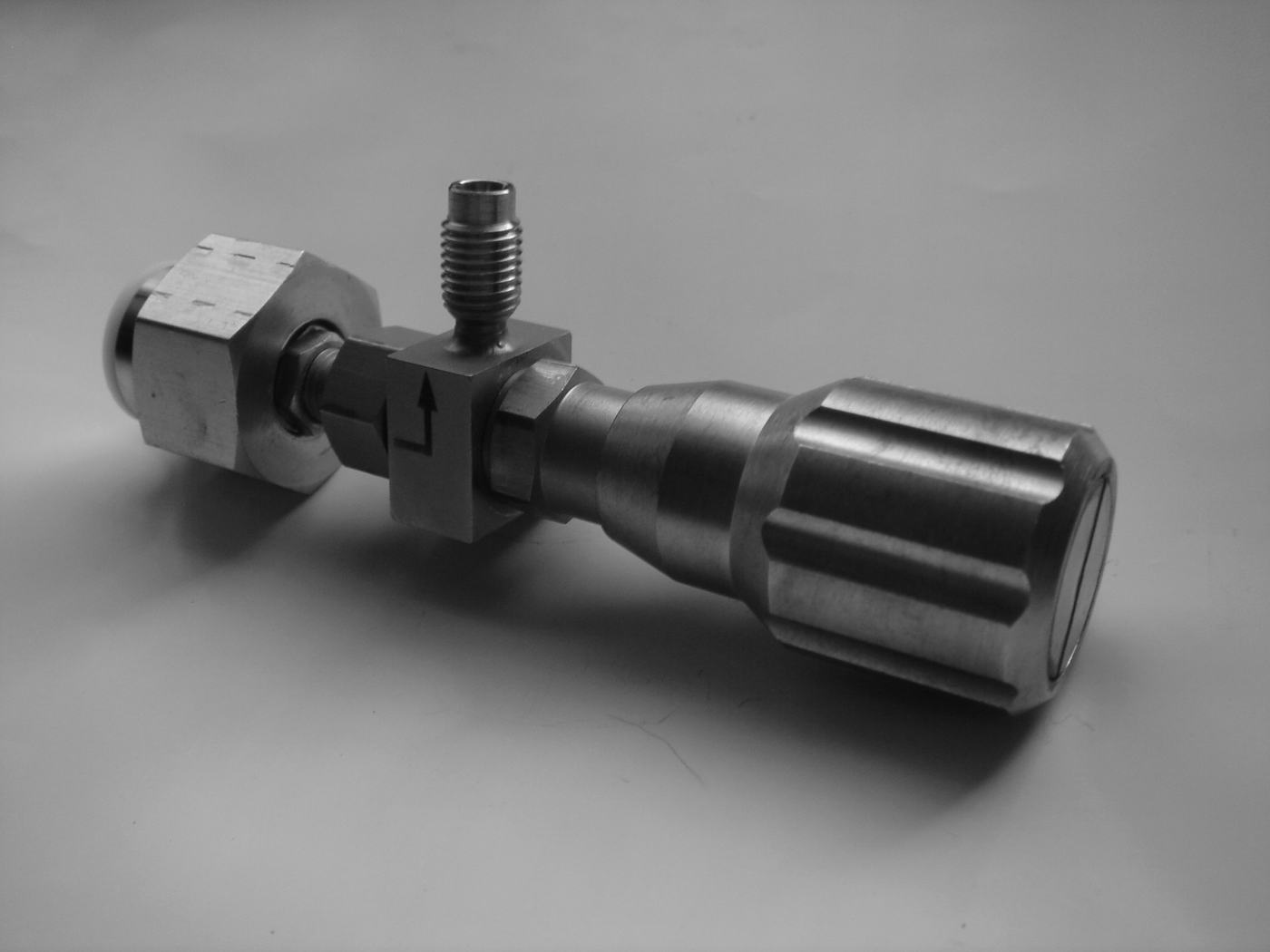

Фото и чертежи
