Вентиль ISKRA-19,2/21,8
Вентиль ISKRA-19,2/21,8 предназначен для установки на баллоны малого размера с кислородом или инертными газами с рабочим давлением Pp≤ 20 Мпа (200 кгс/см² ) в качестве запорного устройства.
Технические характеристики
| Тип вентиля | сальниковый | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель | VOB3SOS016 | |||||||||||||||
| Тип запорного устройства | полиамид-по-латуни | |||||||||||||||
| Рабочая среда | кислород O2; инертные газы | |||||||||||||||
| Материал, хромированная латунь | Cu Zn40 Pb2 (CW617N) EN 12165 | |||||||||||||||
| Рабочее давление, МПа (кгс/см² ) | 20(200) | |||||||||||||||
| Диаметр условного прохода Ду, мм | 2,5 | |||||||||||||||
| Масса, кг | 0,257 | |||||||||||||||
| Присоединительные размеры: — Вход коническая резьба для установки на баллон ГОСТ 9909-81 | W19,2 (17E) | |||||||||||||||
| — Выходной штуцер | СП 21,8 RH (DIN 6) | |||||||||||||||
| Температурный режим °C | от -40 до +65 | |||||||||||||||
| Показатель надёжности: безотказная наработка/установленный ресурс, циклы | 2000 | |||||||||||||||
| Срок службы, лет | 10 | |||||||||||||||
| Опция | · предохранительный клапан · манометр остаточного давления | |||||||||||||||
| Производство | Италия | |||||||||||||||
| | Материал основных деталей Наименование детали Марка материала Хромированный корпус CuZn40Pb2 (CW617N) EN 12165 Прокладка РА66 (полиамид ПА66) Втулка CuZn39Pb3 (CW614N) EN 12165 аналог латунь ЛС59-3 по ГОСТ 15527 Поршень CuZn36Pb2 (CW617N) EN 12165 аналог латунь ЛС63-3 по ГОСТ 15527 Никелированный шпиндель CuZn39Pb3 (CW614N) EN 12165 аналог латунь ЛС59-3 по ГОСТ 15527 Уплотнительное кольцо EPDM аналог ЭПДМ-резина Защитные колпачки PA6 | Наименование детали | Марка материала | Хромированный корпус | CuZn40Pb2 (CW617N) EN 12165 | Прокладка | РА66 (полиамид ПА66) | Втулка | CuZn39Pb3 (CW614N) EN 12165 аналог латунь ЛС59-3 по ГОСТ 15527 | Поршень | CuZn36Pb2 (CW617N) EN 12165 аналог латунь ЛС63-3 по ГОСТ 15527 | Никелированный шпиндель | CuZn39Pb3 (CW614N) EN 12165 аналог латунь ЛС59-3 по ГОСТ 15527 | Уплотнительное кольцо | EPDM аналог ЭПДМ-резина | Защитные колпачки | PA6 |
| Наименование детали | Марка материала | |||||||||||||||
| Хромированный корпус | CuZn40Pb2 (CW617N) EN 12165 | |||||||||||||||
| Прокладка | РА66 (полиамид ПА66) | |||||||||||||||
| Втулка | CuZn39Pb3 (CW614N) EN 12165 аналог латунь ЛС59-3 по ГОСТ 15527 | |||||||||||||||
| Поршень | CuZn36Pb2 (CW617N) EN 12165 аналог латунь ЛС63-3 по ГОСТ 15527 | |||||||||||||||
| Никелированный шпиндель | CuZn39Pb3 (CW614N) EN 12165 аналог латунь ЛС59-3 по ГОСТ 15527 | |||||||||||||||
| Уплотнительное кольцо | EPDM аналог ЭПДМ-резина | |||||||||||||||
| Защитные колпачки | PA6 |
Комплектация поставки
- Вентиль ISKRA-19,2/21,8 1 шт.
- Заглушка выходного штуцера 1 шт.
- Технический паспорт 1 шт.
- Упаковка 1 шт.

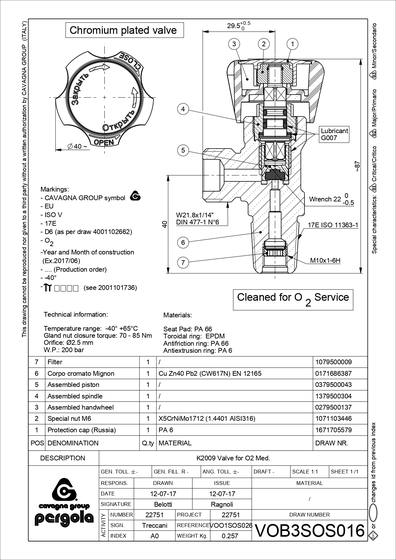

Фото и чертежи
