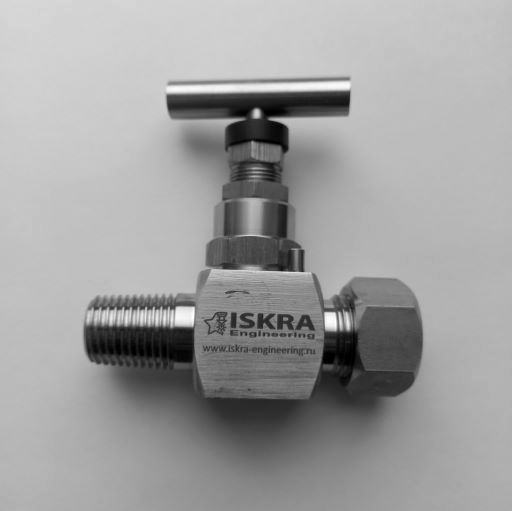

Вентиль ISKRA-M110П
Вентиль ISKRA-M110П предназначен для установки на баллоны и пробоотборники малого — среднего объёма для чистых и/или агрессивных газов с рабочим давлением Pp≤ 40 Мпа (400 кгс/см² ) в качестве запорного устройства. Запорный баллонный вентиль ISKRA-M110П с чистым запорным механизмом «сталь-по-стали» игольчатого типа из нержавеющей стали AISI 316L предназначен для ПГС, углеводородов, агрессивных газов и чистых газов. Современная конструкция вентильного узла обеспечивает отсутствие протечек, легкий ход и долгий срок службы. Отличительная особенность данного вентиля это неприхотливость в жёстких полевых условиях работы с грязным природным газом и высокая ремонтопригодность. Т-образная форма ручки позволяет гарантированно открывать и закрывать вентиль с небольшим усилием.
Технические характеристики вентиля ISKRA-M110П
| Тип вентиля | игольчатый прямой |
|---|---|
| Тип запорного устройства | сталь-по-стали |
| Рабочая среда | агрессивные газы |
| Материал, сталь | AISI 316L |
| Рабочее давление, МПа (кгс/см² ) | 40(400) |
| Диаметр условного прохода Ду, мм | 3,0 |
| Масса, кг | 0,5 |
| Габариты, мм | 83х80х34 |
| Присоединительные размеры: — Вход коническая резьба для установки на баллон ГОСТ 9909-81 | W19,2 (17E) |
| — Выходной штуцер | СП 21,8 RH (DIN 6) |
| Уплотнитель и температурный режим °C | PTFE от -70 до +220 Graphoil от -54 до +510 |
| Класс герметичности по ГОСТ Р 54808-2011 | А; B |
| Показатель надёжности: безотказная наработка/установленный ресурс, циклы | 1000/3000 |
| Срок службы, лет | 10 |
| Опция | Si-VD пассивация |
| Производство | Россия |
Стандарт и направление резьбы по требованию заказчика. Вентили с левой резьбой выходного бокового штуцера маркируются ISKRA-M110ПЛ

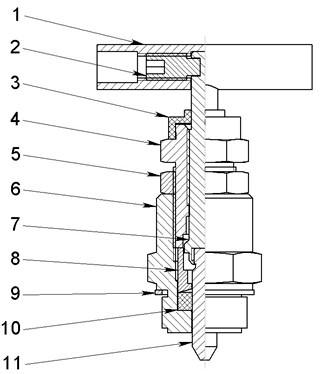

| Материал основных деталей Ручка AISI 316L Фиксатор ручки AISI 316L Пылезащитная крышка PTFE Гайка сальника AISI 316L Контргайка AISI 316L Корпус AISI 316L Шток AISI 316L Кольцо уплотнительное AISI 316L Прокладка металлическая AISI 316L Сальник PTFE/Grafoil Затвор AISI 316L
- Ручка AISI 316L
- Фиксатор ручки AISI 316L
- Пылезащитная крышка PTFE
- Гайка сальника AISI 316L
- Контргайка AISI 316L
- Корпус AISI 316L
- Шток AISI 316L
- Кольцо уплотнительное AISI 316L
- Прокладка металлическая AISI 316L
- Сальник PTFE/Grafoil
- Затвор AISI 316L
Технические преимущества
Резьба штока вентиля находится выше уплотнения и изолирована от агрессивных продуктов. Шток соединен с затвором с использованием накатки, вращение штока не передается на затвор, соответственно затвор не разбивает седло. Из-за отсутствия вращательного движения затвора также не разбивается сальник. Наличие пыльника предотвращает попадание на резьбу штока загрязнений из внешней среды. Благодаря такому конструктиву вентильный узел работает годами в заводской смазке и не требует обслуживания.
Стандартно вентильный узел поставляется с сальником из фторопласта (PTFE), температурный режим которого от -70ºС до +220ºС, для более высоких температур предлагается использование сальника из графита (Grafoil), температурный режим которого от -54ºС до +510ºС.
Комплектация поставки
- Вентиль ISKRA-M110П 1 шт.
- Заглушка выходного штуцера 1 шт.
- Технический паспорт 1 шт.
- Упаковка 1 шт.
Модификации исполнения вентиля ISKRA — M 110П
Запорный вентиль выпускается в двух модификациях: прямой вентиль и угловой вентиль.
Размер входного присоединения W19,2 наружная резьба
Размер выходного присоединения СП 21,8 наружная правая резьба
Варианты исполнения
Материал может быть разным- AISI 316Ti, AISI 321, Hastelloy, Оцинкованная углеродистая сталь.
Резьбы могут быть по требованию заказчика: G ½”, FNPT ¼”, MNPT ¼”, G 3/8”, М20, под приварку, под обжимные кольца, комбинированные и т.д.

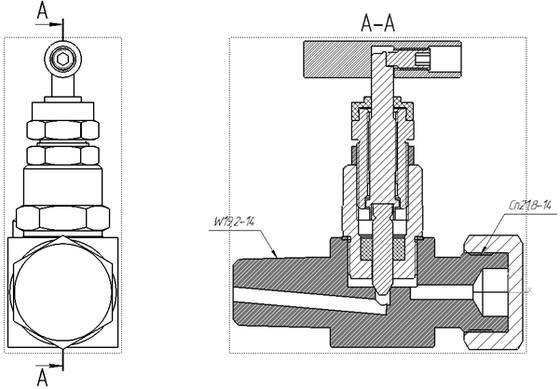

Фото и чертежи
