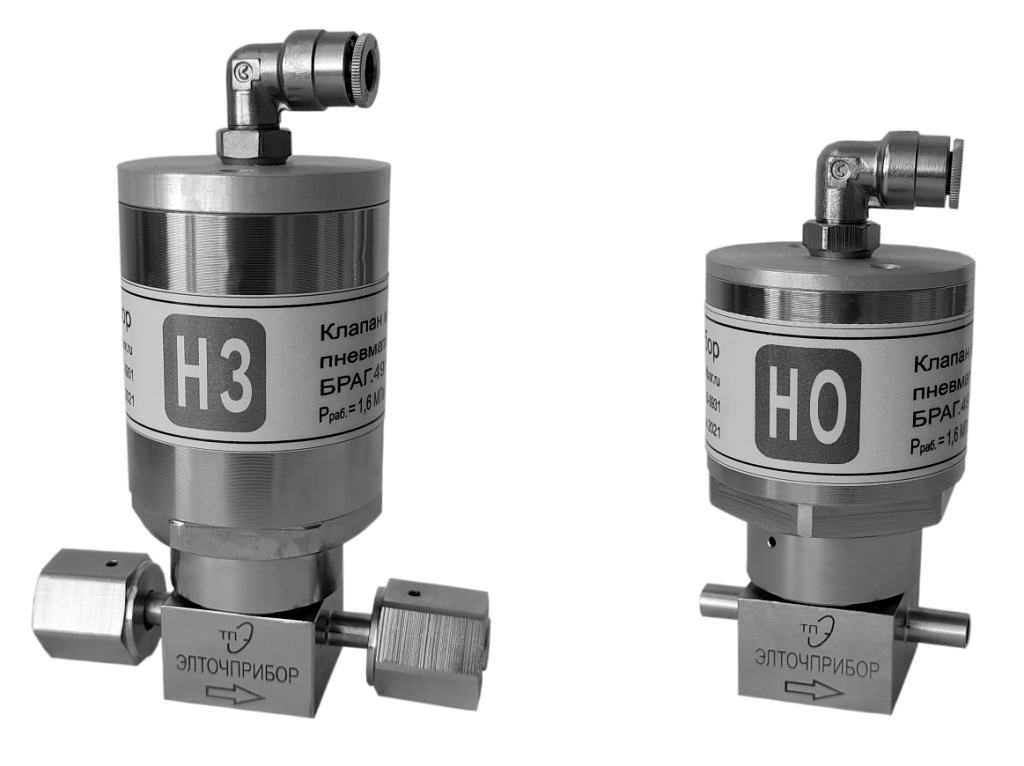

Мембранные пневмоклапаны КМП
Клапаны мембранные пневмоуправляемые типа КМП предназначены для автоматического управления потоками газовых сред в технологическом оборудовании при повышенных требованиях к чистоте газовой системы.
Конструктивно клапаны типа КМП представляют собой двухпозиционное запорное нормально открытое (НО) или нормально закрытое (НЗ) устройство с высокой степенью герметичности. Для открытия (НЗ) или закрытия (НО) клапанов подается нейтральный газ (воздух, азот). Разделение внутреннего объема и внешней среды осуществляется металлической мембраной.
Технические характеристики
| Модель | · ПКМ1 НЗ · ПКМ1 НО |
|---|---|
| Тип вентиля | мембранный |
| Рабочая среда | · чистые и особочистые газы · нейтральные, агрессивные, токсичные, взрыво- и пожароопасные газы |
| Тип запорного устройства | сталь-по-стали |
| Материал | нержавеющая сталь |
| Рабочее давление, МПа (кгс/см² ) | 15(150) |
| Диаметр условного прохода Ду (DN), мм | 4,0 |
| Пропускная способность Кv, м3/час, не менее | 0,22 |
| Управляющее давление (воздух, изб.), МПа | 0,5…0,8 |
| Подключение к трубопроводу — виды соединений | · VCR · под приварку |
| Входной патрубок (воздух), дюймы | К 1/8 |
| Температурный режим °C | от +10 до +50 |
| Климатическое исполнение (ГОСТ 15150-69) | УХЛ4.2 |
| Герметичность (по Не), Па*м3/с, не хуже | 1,3*10 -9 |
| Размеры (ДхШхВ), мм | 94х50х115 |
| Вес, не более, кг. | 0,3 |
| Производство | Россия |
Материалы, контактирующие с рабочей средой
| Наименование детали | Материал |
|---|---|
| 1. Корпус | Нержавеющая сталь |
| 2. Мембрана | Нержавеющая сталь |
| 3. Седло | Фторопласт |
Комплектация поставки
| Клапан пневматический ПКМ1 НЗ, НО | 1 шт |
|---|---|
| Заглушка выходного штуцера(полимер) | 1 шт |
| Технический паспорт | 1 шт |
| Упаковка | 1 шт |
