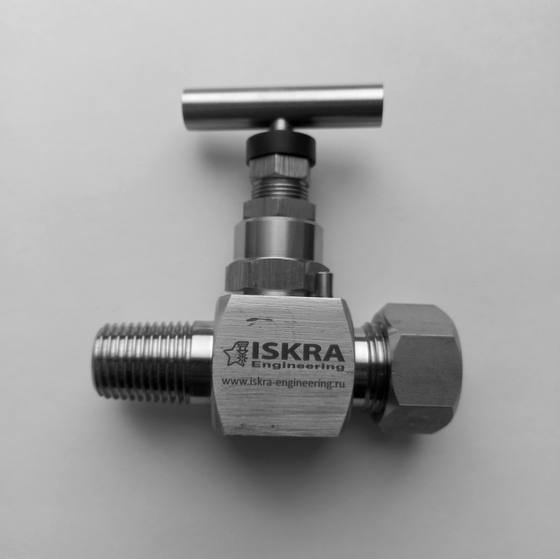

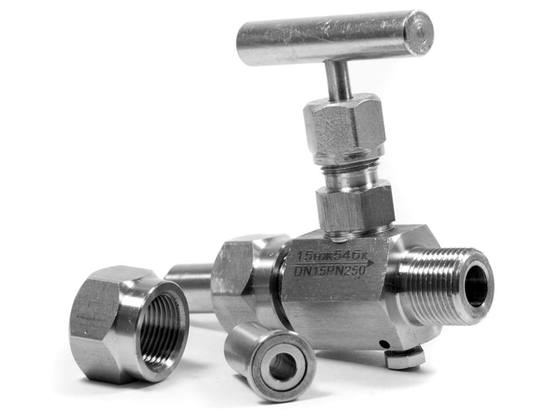

Вентиль ISKRA-M110

Баллонный вентиль ISKRA-M110(W₁₉,2/СП 21,8) игольчатого типа из нержавеющей стали AISI 316L, 400 Атм.

Запорный баллонный вентиль ISKRA-M110(W₁₉,2) с чистым запорным механизмом «сталь-по-стали» игольчатого типа из нержавеющей стали AISI 316L предназначен для ПГС, углеводородов, агрессивных газов и чистых газов под давлением до 400 атм.. Современная конструкция вентильного узла обеспечивает отсутствие протечек, легкий ход и долгий срок службы. Отличительная особенность данного вентиля это неприхотливость в жёстких полевых условиях работы с грязным природным газом и высокая ремонтопригодность.

Технические характеристики

Резьба штока вентиля находится выше уплотнения и изолирована от агрессивных продуктов. Шток соединен с затвором с использованием накатки, вращение штока не передается на затвор, соответственно затвор не разбивает седло. Из-за отсутствия вращательного движения затвора также не разбивается сальник. Наличие пыльника предотвращает попадание на резьбу штока загрязнений из внешней среды. Благодаря такому конструктиву вентильный узел работает годами в заводской смазке и не требует обслуживания.

Стандартно вентильный узел поставляется с сальником из фторопласта (PTFE), температурный режим которого от -70ºС до +220ºС, для более высоких температур предлагается использование сальника из графита (Grafoil), температурный режим которого от -54ºС до +510ºС.

Материалы

Запорный вентиль выпускается в двух модификациях: прямой вентиль и угловой вентиль.

Размер входного присоединения W₁₉,2 наружная резьба

Размер выходного присоединения СП 21,8 наружная правая резьба

Варианты исполнения

Материал может быть разным- AISI 316Ti, AISI 321, Hastelloy, Оцинкованная углеродистая сталь.

Резьбы могут быть по требованию заказчика: G ½”, FNPT ¼”, MNPT ¼”, G 3/8”, М20, под приварку, под обжимные кольца, комбинированные и т.д.

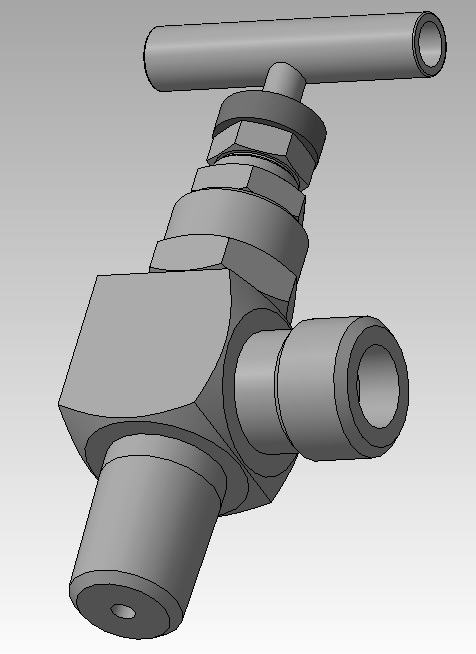

Фото и чертежи
