Вентиль ВС-16М

Вентиль ВС-16М предназначен для установки на баллоны среднего и большого объёма для чистых и/или агрессивных газов при Pp≤ 20 Мпа (200 кгс/см² ) в качестве запорного устройства. Возможна поставка вентиля ВС-16М в сульфинертном исполнении или с манометром остаточного давления в баллоне

Со склада

Технические характеристики вентиля ВС-16М

Тип вентиля	мембранный
Тип запорного устройства	сталь-по-стали
Рабочая среда	агрессивные газы: H₂S; SO2; NO2; NO; NH3; Cl₂ и проч.
Материал, сталь	12Х18Н10Т
Рабочее давление, МПа (кгс/см² )	20(200)
Диаметр условного прохода Ду, мм	3,0
Масса, кг	0,5
Присоединительные размеры: — Вход коническая резьба для установки на баллон ГОСТ 9909-81	W₂₇,8 (25E)
— Выходной штуцер	СП 21,8 RH (DIN 6)
Температурный режим °C, УХЛ	от -40 до +45 У-1
Показатель надёжности: безотказная наработка/установленный ресурс, циклы	1000/3000
Срок службы, лет	5
Марка смазки пары винт-гайка	ВНИИНП-282

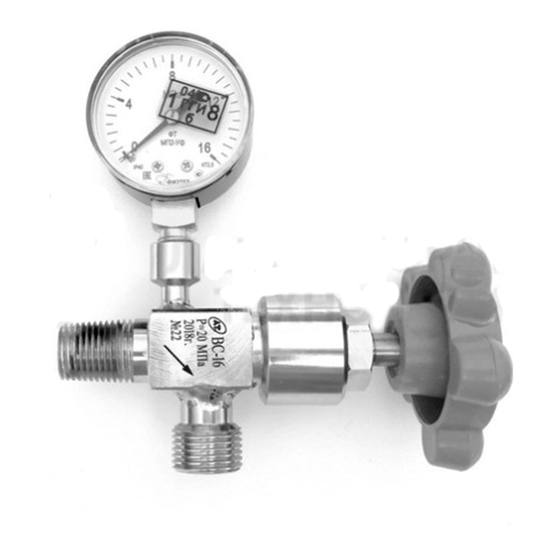

Опции	А106Si — SiVD пассивация А106И — с манометром МП2-Уф 0…16МПа
Производство	Россия

Стандарт и направление резьбы по требованию заказчика. Вентили с левой резьбой выходного бокового штуцера маркируются ВС-16МЛ

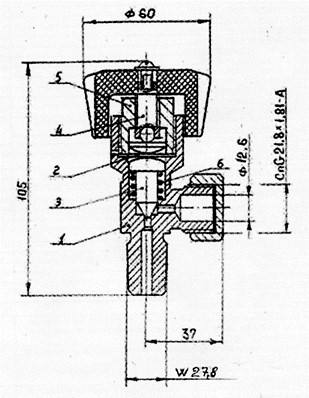

| Материал основных деталей Наименование детали Марка материала 1. Корпус 12Х18Н10Т 2. Мембрана 12Х18Н10Т 3. Плунжер 14Х17Н2 4. Шток 14Х17Н2 5. Гайка БрАЖМц

Наименование детали

Марка материала

1. Корпус

12Х18Н10Т

2. Мембрана

12Х18Н10Т

3. Плунжер

14Х17Н2

4. Шток

14Х17Н2

5. Гайка

БрАЖМц

Наименование детали

Марка материала

1. Корпус

12Х18Н10Т

2. Мембрана

12Х18Н10Т

3. Плунжер

14Х17Н2

4. Шток

14Х17Н2

5. Гайка

БрАЖМц

Комплектация поставки

Вентиль ВС-16М 1 шт.
Заглушка выходного штуцера 1 шт.
Технический паспорт 1 шт.
Упаковка 1 шт.

Модификации исполнения ВС-16М

Обозначение исполнения вентиля	Обозначение резьбы штуцера (ГОСТ, DIN)
вход	выход
ВС-16М	W₂₇.8 (ГОСТ 9909-81)	W₂₁.8×1/14˝ (DIN 477 № 6)
ВС-16М/01	W₂₇.8 (ГОСТ 9909-81)	G¾˝ (DIN 477 № 9)
ВС-16М/02	W₂₇.8 (ГОСТ 9909-81)	G⅝˝ (DIN 477 № 7)
ВС-16М/03	W₂₇.8 (ГОСТ 9909-81)	1˝ (DIN 477 № 8)
ВС-16М/04	W₂₇.8 (ГОСТ 9909-81)	W₂₄.32х1/14ʺ (DIN 477 № 10)
ВС-16М/05	W₂₇.8 (ГОСТ 9909-81)	G½˝ (ГОСТ 6357-81)
ВС-16М/BS3	W₂₇.8 (ГОСТ 9909-81)	G ⅝ʺправая (BS341)
ВС-16М/ BS8	W₂₇.8 (ГОСТ 9909-81)	W₂₁.8×1/14˝(BS341)
ВС-16М/BS4	W₂₇.8 (ГОСТ 9909-81)	G ⅝ʺлевая (BS341)
ВС-16М/BS15	W₂₇.8 (ГОСТ 9909-81)	G ⅜ʺлевая (BS341)
ВС-16М/CGA 330	W₂₇.8 (ГОСТ 9909-81)	G½ʺ левая (CGA)
ВС-16М/CGA 510	W₂₇.8 (ГОСТ 9909-81)	G⅝ʺ левая (CGA)
ВС-16МЛ	W₂₇.8 (ГОСТ 9909-81)	W₂₁.8×1/14˝ LH (DIN 477 № 1)
ВС-16МЛ/01	W₂₇.8 (ГОСТ 9909-81)	1˝ LH (DIN 477 № 5)
ВС-16МЛ/02	W₂₇.8 (ГОСТ 9909-81)	M19х1,5LH (DIN 477 № 14)
