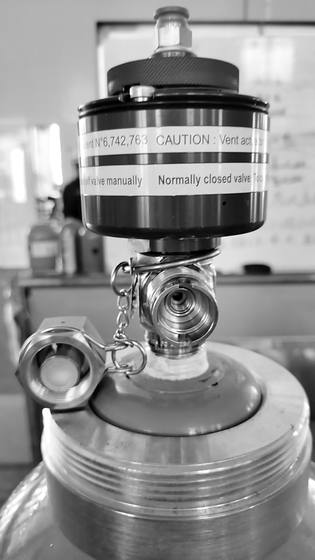

Пневмоклапан

Пневмовентиль CGA DISS из нержавеющей стали AISI 316L электрохимполированный предназначен для установки на баллоны для чистых агрессивных газов 7.0 таких как AsH3, HBr, силаны и проч. для полупроводниковой промышленности при Pp≤ 20 Мпа (200 кгс/см² ) в качестве запорного устройства с возможностью дистанционного управления.

Технические характеристики пневмовентиля CGA DISS из нержавеющей стали

Тип вентиля	мембранный с пневмоприводом
Тип запорного устройства	сталь-по-стали
Рабочая среда	агрессивные газы UHP: HBr, Sin, H₂S; SO2; NO2; NO; NH3; Cl₂ и проч.
Материал, сталь	AISI316L
Рабочее давление, Мпа (кгс/см² )	20(200)
Давление управляющего газа, Мпа (кгс/см² )	5-8(50-80)
Диаметр условного прохода Ду, мм	4,0/5,0/8,0
Масса, кг	0,95
Присоединительные размеры: — Вход коническая резьба для установки на баллон ГОСТ 9909-81	W₂₇,8 (25E или 3/4 NGT)
— Выходной штуцер	CGA или CGA DISS
Температурный режим °C	от -40 до +60
Коэффициент пропускной способности, Сv	0,35/0,55/0,7
Герметичность по гелию	1х10 -9
Опции	— с предохранительным клапаном — с переходником выходного штуцера
Производство	Китай

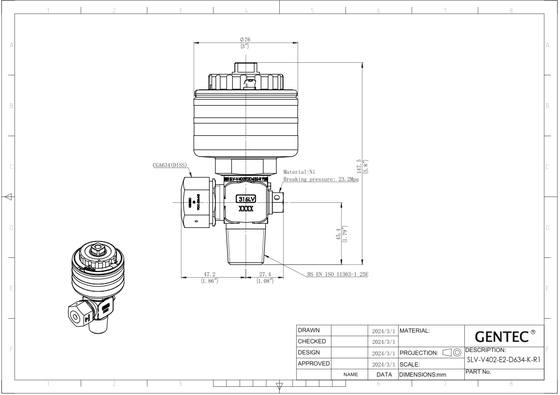

Чертёж пневмовентиля CGA DISS

Модификации пневмовентиля CGA DISS

По требованию возможна поставка вентиля с различными резьбами, например:

CGA DISS 632 для Силанов

CGA DISS 634 для Hbr

CGA DISS 316 LH для Гексафторбутадиенов

CGA DISS 724 для CO и H₂

Таблица соединений DISS

Комплектация поставки пневмовентиля вентиля CGA DISS

Пневмовентиль CGA DISS 1 шт.
Заглушка выходного штуцера на цепочке 1 шт.
Технический паспорт 1 шт.
Упаковка 1 шт
