Вентиль КВБ-53

Вентиль кислородный КВБ-53, КВБ-53С является запорным клапаном мембранного типа для баллонов среднего объёма для кислорода, гелия, азота, углекислого газа, сжатого воздуха, и других неагрессивных газов до 20 Мпа (200 кгс/см² ). Запорный вентиль КВБ-53С с уплотнением из серебра обычно применяется для опасных газов на основе оксида этилена.

Технические характеристики вентиля КВБ-53, КВБ-53С

Тип вентиля	мембранный
Рабочая среда	нейтральные газы
Тип запорного устройства для КВБ-53	поликарбонат-по-латуни
Тип запорного устройства для КВБ-53С	серебро
Материал, сталь	латунь ЛС-59
Рабочее давление, МПа (кгс/см² )	20(200)
Диаметр условного прохода Ду, мм	3,5
Габаритные размеры, мм	63х63х110
Масса, кг	0,55
Присоединительные размеры: — Вход коническая резьба для установки на баллон ГОСТ 9909-81 наружная резьба	W₂₇,8 (25E)	W₁₉,2(17E)	W₂₇,8 (25E)	W₂₇,8 (25E)
— Выходной штуцер наружная резьба	G ¾- В ГОСТ 6357(DIN 477 № 9)	СП 21,8(DIN 6)	СП 21,8 LH
Температурный режим °C, УХЛ	от -50 до +60 Т категории 2 по ГОСТ 15150
Показатель надёжности: безотказная наработка/установленный ресурс, циклы	4000/12000
Срок службы, лет	7,5
Марка смазки пары винт-гайка	ВНИИ НП-283
Производство	Россия

Вентили кислородные ОКП 36 4573 изготавливаются по ТУ 3645-042-05785477-01.

Комплектация поставки

Вентиль КВБ-53	1 шт
Заглушка выходного штуцера	1 шт
Технический паспорт	1 шт
Упаковка	1 шт

Модификации исполнения КВБ-53

Обозначение исполнения вентиля	Обозначение резьбы штуцера (ГОСТ, DIN)
вход	выход
КВБ-53- Р*	G½˝ (ГОСТ 6357-81)	G¾˝ (DIN 477 № 9)
КВБ-53	W₂₇,8 (25E)	G ¾- В ГОСТ 6357(DIN 477 № 9)
КВБ-53/21,8	W₂₇,8 (25E)	СП 21,8 (DIN 6)
КВБ-53/21,8LH	W₂₇,8 (25E)	СП 21,8 LH (DIN 6 LH)
КВБ-53/19,2	W₁₉,2(17E)	G ¾- В ГОСТ 6357(DIN 477 № 9)

* — КВБ-53-Р обычно устанавливается на рампу

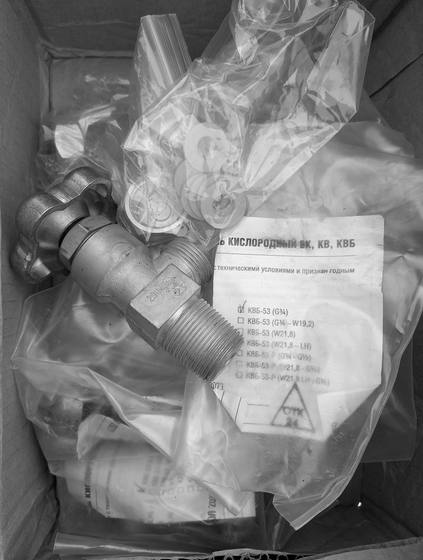

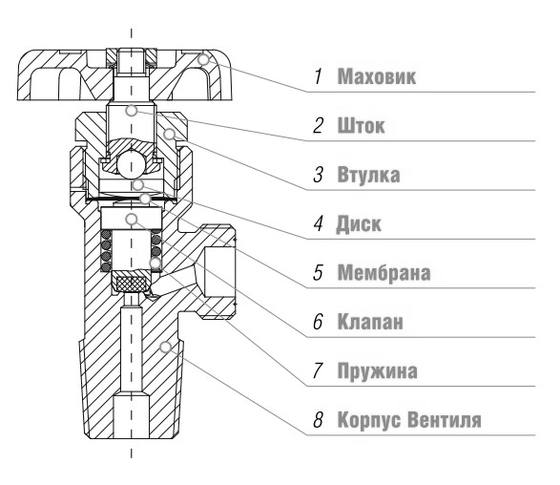

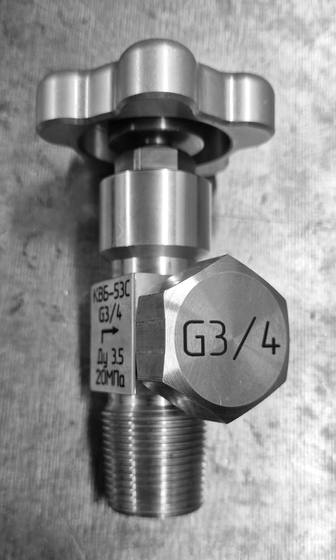

Фото и чертежи
