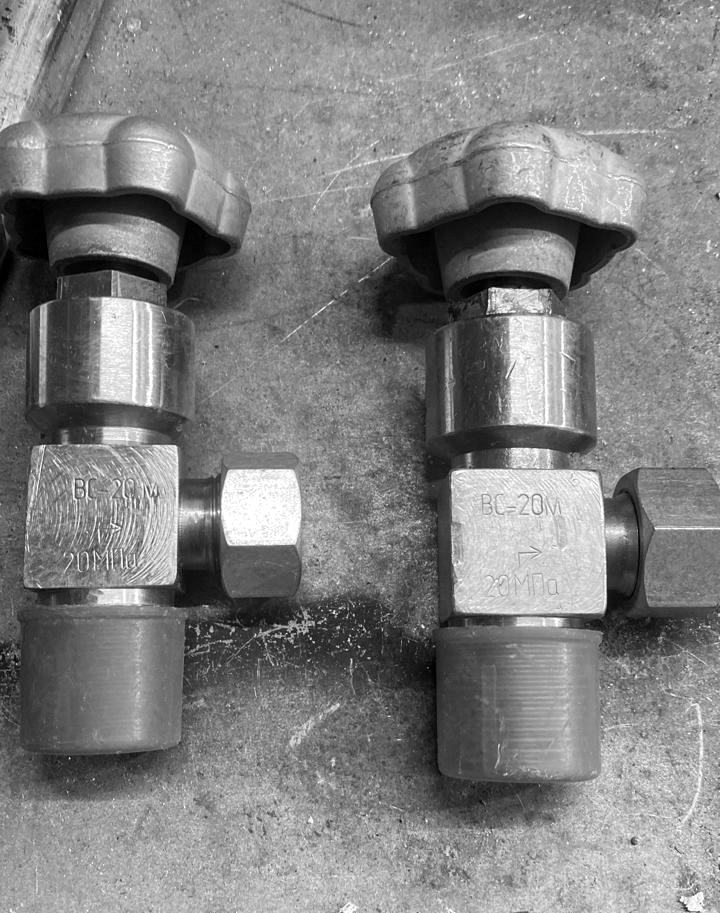

Вентиль ВС-20М

Вентиль ВС-20М из нержавеющей стали 12Х18Н10Т предназначен для установки на баллоны среднего и большого объёма для чистых и/или агрессивных газов при Pp≤ 20 Мпа (200 кгс/см² ) в качестве запорного устройства. Запорное устройство «фторопласт по стали» позволяет вентилю надёжно работать с грязным газом в полевых условиях.

Со склада

Технические характеристики вентиля ВС-20М

Тип вентилямембранный
Тип запорного устройствафторопласт-по-стали
Рабочая средаагрессивные газы: H2S; SO2; NO2; NO; NH3; Cl2 и проч.
Материал, сталь12Х18Н10Т
Рабочее давление, МПа (кгс/см² )20(200)
Диаметр условного прохода Ду, мм3,0
Масса, кг0,5
Присоединительные размеры: — Вход коническая резьба для установки на баллон ГОСТ 9909-81W27,8 (25E)
— Выходной штуцерСП 21,8 RH (DIN 6)
Температурный режим °C, УХЛот -40 до +45 У-1
Показатель надёжности: безотказная наработка/установленный ресурс, циклы1000/3000
Срок службы, лет5
Марка смазки пары винт-гайкаВНИИНП-282
ПроизводствоРоссия

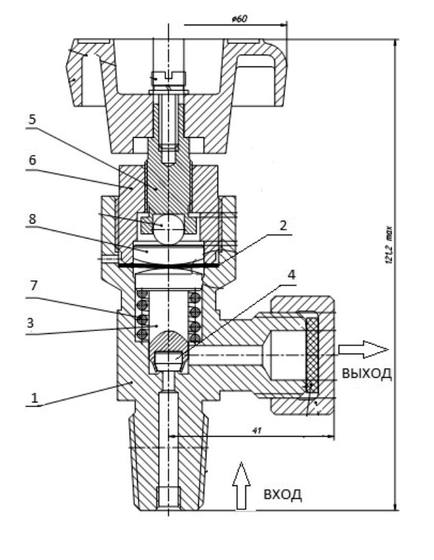

| Материал основных деталей Наименование детали Марка материала 1. Корпус 12Х18Н10Т 2. Мембрана 12Х18Н10Т 3. Плунжер 12Х18Н10Т 4. Клапан Фторопласт Ф-4 5. Винт 14X17Н2 6. Гайка БРаЖ 9-4 7. Пружина 12Х18Н10Т 8. Пята 14X17Н2Наименование деталиМарка материала1. Корпус12Х18Н10Т2. Мембрана12Х18Н10Т3. Плунжер12Х18Н10Т4. КлапанФторопласт Ф-45. Винт14X17Н26. ГайкаБРаЖ 9-47. Пружина12Х18Н10Т8. Пята14X17Н2
Наименование деталиМарка материала
1. Корпус12Х18Н10Т
2. Мембрана12Х18Н10Т
3. Плунжер12Х18Н10Т
4. КлапанФторопласт Ф-4
5. Винт14X17Н2
6. ГайкаБРаЖ 9-4
7. Пружина12Х18Н10Т
8. Пята14X17Н2

Комплектация поставки

  • Вентиль ВС-20М 1 шт.
  • Заглушка выходного штуцера 1 шт.
  • Технический паспорт 1 шт.
  • Упаковка 1 шт.

Модификации исполнения ВС-20М

Обозначение исполнения вентиляОбозначение резьбы штуцера (ГОСТ, DIN)
входвыход
ВС-20МW27.8 (ГОСТ 9909-81)W21.8×1/14˝ (DIN 477 № 6)
ВС-20М/01W27.8 (ГОСТ 9909-81)G¾˝ (DIN 477 № 9)
ВС-20М/02W27.8 (ГОСТ 9909-81)G⅝˝ (DIN 477 № 7)
ВС-20М/03W27.8 (ГОСТ 9909-81)1˝ (DIN 477 № 8)
ВС-20М/04W27.8 (ГОСТ 9909-81)W24.32х1/14ʺ (DIN 477 № 10)
ВС-20М/05W27.8 (ГОСТ 9909-81)G½˝ (ГОСТ 6357-81)
ВС-20М/BS3W27.8 (ГОСТ 9909-81)G ⅝ʺправая (BS341)
ВС-20М/ BS8W27.8 (ГОСТ 9909-81)W21.8×1/14˝(BS341)
ВС-20М/BS4W27.8 (ГОСТ 9909-81)G ⅝ʺлевая (BS341)
ВС-20М/BS15W27.8 (ГОСТ 9909-81)G ⅜ʺлевая (BS341)
ВС-20М/CGA 330W27.8 (ГОСТ 9909-81)G½ʺ левая (CGA)
ВС-20М/CGA 510W27.8 (ГОСТ 9909-81)G⅝ʺ левая (CGA)
ВС-20МЛW27.8 (ГОСТ 9909-81)W21.8×1/14˝ LH (DIN 477 № 1)
ВС-20МЛ/01W27.8 (ГОСТ 9909-81)1˝ LH (DIN 477 № 5)
ВС-20МЛ/02W27.8 (ГОСТ 9909-81)M19х1,5LH (DIN 477 № 14)
ВС-20КW27.8 (ГОСТ 9909-81)W21.8×1/14˝ LH (DIN 477 № 1)
ВС-20К/ BS3W27.8 (ГОСТ 9909-81)G ⅝ʺправая (BS341)
