Вентиль ISKRA-M110У
Вентиль ISKRA-M110У предназначен для установки на баллоны и пробоотборники малого — среднего объёма для чистых и/или агрессивных газов с рабочим давлением до Pp≤ 40 Мпа (400 кгс/см² ) в качестве запорного устройства. Запорный баллонный вентиль ISKRA-M110У с чистым запорным механизмом «сталь-по-стали» игольчатого типа из нержавеющей стали AISI 316L предназначен для ПГС, углеводородов, агрессивных газов и чистых газов. Современная конструкция вентильного узла обеспечивает отсутствие протечек, легкий ход и долгий срок службы. Отличительная особенность данного вентиля это неприхотливость в жёстких полевых условиях работы с грязным природным газом и высокая ремонтопригодность. Т-образная форма ручки позволяет достигать большого момента при небольших усилиях и гарантированно открывать/закрывать вентиль.
Технические характеристики
| Тип вентиля | игольчатый угловой |
|---|---|
| Тип запорного устройства | сталь-по-стали |
| Рабочая среда | агрессивные газы |
| Материал, сталь | AISI 316L |
| Рабочее давление, МПа (кгс/см² ) | 40(400) |
| Диаметр условного прохода Ду, мм | 3,0 |
| Масса, кг | 0,5 |
| Габариты, мм | 83х80х34 |
| Присоединительные размеры: — Вход коническая резьба для установки на баллон ГОСТ 9909-81 | W19,2 (17E) |
| — Выходной штуцер | СП 21,8 RH (DIN 6) |
| Уплотнитель и температурный режим °C | PTFE от -70 до +220 Graphoil от -54 до +510 |
| Класс герметичности по ГОСТ Р 54808-2011 | А; B |
| Показатель надёжности: безотказная наработка/установленный ресурс, циклы | 1000/3000 |
| Срок службы, лет | 10 |
| Опция | Si-VD пассивация |
| Производство | Россия |
Стандарт и направление резьбы по требованию заказчика. Вентили с левой резьбой выходного бокового штуцера маркируются ISKRA-M110УЛ
Технические преимущества
Резьба штока вентиля находится выше уплотнения и изолирована от агрессивных продуктов. Шток соединен с затвором с использованием накатки, вращение штока не передается на затвор, соответственно затвор не разбивает седло. Из-за отсутствия вращательного движения затвора также не разбивается сальник. Наличие пыльника предотвращает попадание на резьбу штока загрязнений из внешней среды. Благодаря такому конструктиву вентильный узел работает годами в заводской смазке и не требует обслуживания.
Стандартно вентильный узел поставляется с сальником из фторопласта (PTFE), температурный режим которого от -70ºС до +220ºС, для более высоких температур предлагается использование сальника из графита (Grafoil), температурный режим которого от -54ºС до +510ºС. Форма барашка позволяет гарантированно открывать и закрывать вентиль с небольшим усилием.
Материал основных деталей
- Ручка AISI 316L
- Фиксатор ручки AISI 316L
- Пылезащитная крышка PTFE
- Гайка сальника AISI 316L
- Контргайка AISI 316L
- Корпус AISI 316L
- Шток AISI 316L
- Кольцо уплотнительное AISI 316L
- Прокладка металлическая AISI 316L
- Сальник PTFE/Grafoil
- Затвор AISI 316L
Комплектация поставки
- Вентиль ISKRA-M110У 1 шт.
- Заглушка выходного штуцера 1 шт.
- Технический паспорт 1 шт.
- Упаковка 1 шт.
Модификации исполнения вентиля ISKRA — M 110У
Запорный вентиль выпускается в двух модификациях: прямой вентиль и угловой вентиль.
Размер входного присоединения W19,2 наружная резьба
Размер выходного присоединения СП 21,8 наружная правая резьба
Варианты исполнения
Материал может быть разным- AISI 316Ti, AISI 321, Hastelloy, Оцинкованная углеродистая сталь.
Резьбы могут быть по требованию заказчика: G ½”, FNPT ¼”, MNPT ¼”, G 3/8”, М20, под приварку, под обжимные кольца, комбинированные и т.д.

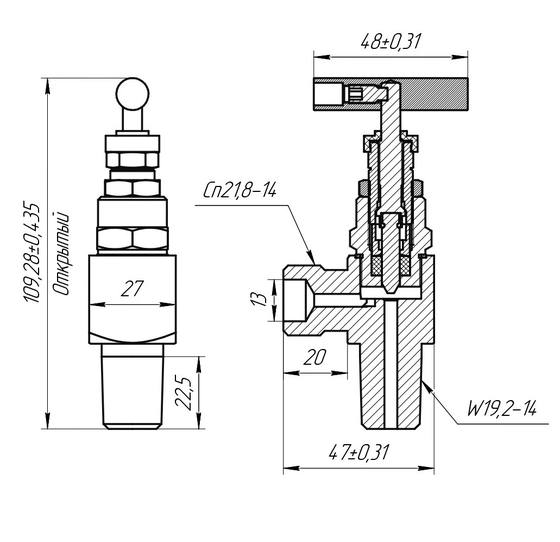

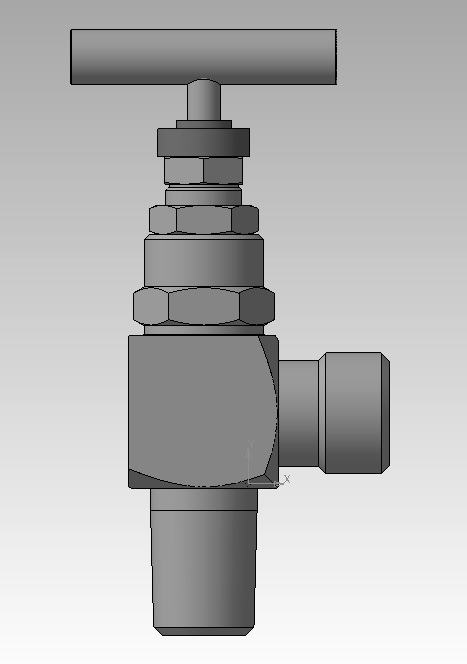

Фото и чертежи
